5.1 Устройство и индексация подшипников качения

Подшипники качения — это опоры вра­щающихся или качающихся деталей, использующие элементы качения (шари­ки или ролики) и работающие на основе трения качения. Подшипники качения являются основ­ными видами опор в машинах. Конструкции основных видов подшипни­ков качения состоят из внут­реннего кольца диаметром, наруж­ного кольца диаметром , тел качения (шариков или роликов), сепараторов (разделяющих и направляющих тела каче­ния). Подшипники качения классифици­руют: по направлению воспринимаемой нагрузки (радиальные, радиально-упорные, упорно-радиальные, упорные); числу рядов тел качения (одно- и двух­рядные); способности самоустанавливать­ся; форме тел качения (шариковые и ро­ликовые) и габаритным размерам. Основные виды подшипников качения приведены на рисунке 2.1.

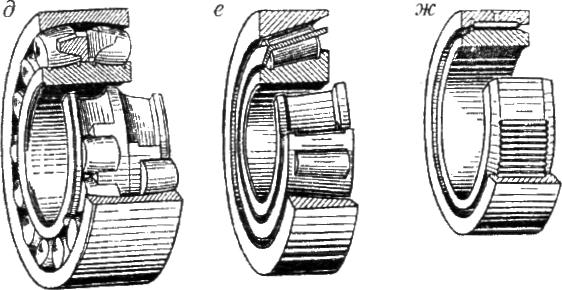

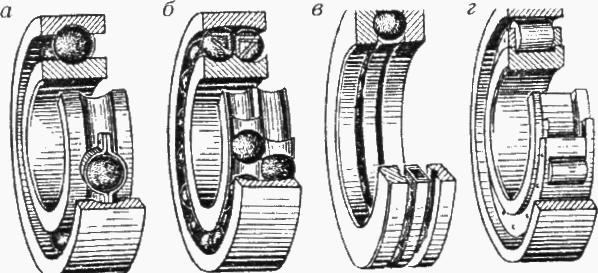

а — радиальный однорядный шариковый; б — шариковый двухрядный радиальный; в — шариковый упорный; г — роликовый двухрядный сферический (самоустанавливающийся); е — конический радиально-упорный; ж — игольчатый (радиальный)

Рисунок 2.1 - Подшипники качения

Индексация подшипников качения. Подшипники качения имеют условные обозначения состоящие из цифр и букв (рис. 2.2.)

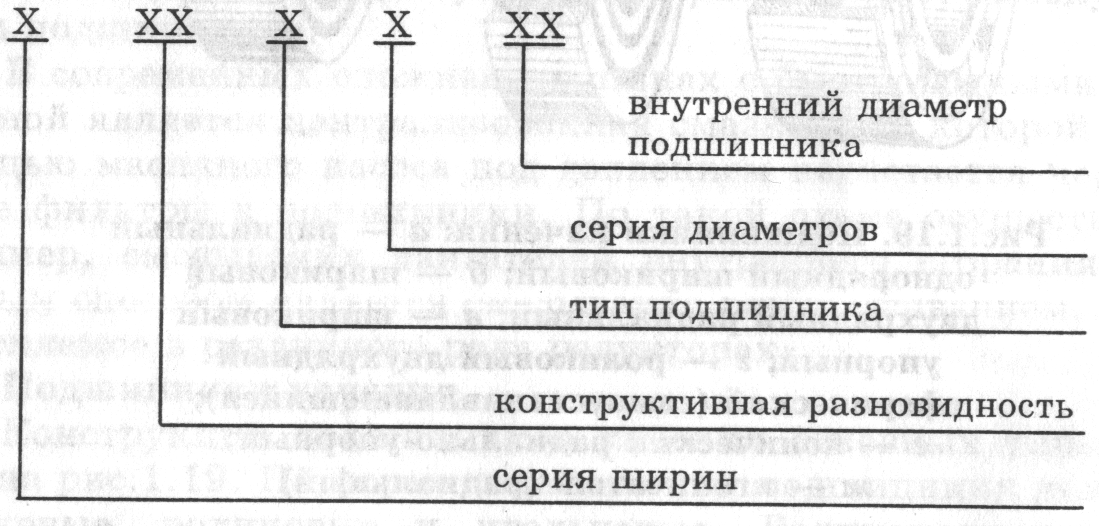

Рисунок 2.2 – Схема индексации подшипников качения

Обозначения внутренних диаметров подшипников от 10 до 20 мм соответствует: 00 – 10 мм; 01 – 12 мм; 02 – 15 мм; 03 – 17 мм. Внутренние диаметры подшипников от 20 до 495 мм включительно обозначают частным от деления значения этого диаметра на 5. (04 – 20 мм; 05 – 25 мм и т .д.).

Обозначения серий по наружному диаметру подшипников приведены в таблице 2.1.

Таблица 2.1 - Обозначения серий по наружному диаметру подшипников

Цифра	8; 9	1; 7	2	5	3	6	4
Серия	Сверх легкая	Особо легкая	Легкая	Легкая широкая	Средняя	Средняя широкая	Тяжелая

Обозначение типов подшипников приведены в таблице 2.2.

Таблица 2.2 – Обозначение типов подшипников

Типы подшипников	Обозначение
Шариковый радиальный	0
Шариковый радиальный сферический	1
Роликовый радиальный с короткими
цилиндрическими роликами	2
Роликовый радиальный со сферическими
роликами	3
Роликовый игольчатый	4
Шариковый радиально-упорный	6
Роликовый конический	7
Шариковый упорный, шариковый упорно-
радиальный	8
Роликовый упорный, роликовый упорно-
радиальный	9

Пример расшифровки марки подшипника 7206:

7 – роликовый конический подшипник; 2 – лёгкой серии; 06 – с внутренним диаметром 30 мм.
