5.4 Пневматический краскораспылитель

Для пневматического нанесения окрасочных составов на по­верхность применяются передвижные агрегаты (рис.10.4), в комплект которых входят компрессор 8 с ресивером 7, масловлагаотделитель 6, переносный красконагнетательный бак 4 с маномет­ром 5, пневматический пистолет-краскораспылитель / и набор материальных 3 и воздушных 2 гибких шлангов. Компенсатор смонтирован на тележке, базой которой обычно служат ресиверы. Привод компрессора осуществляется от электродвигателя через ременную передачу. В остальном состав и компоновка оборудова­ния такие же, как и в обычных компрессорах. Производительность таких компрессоров — до 0,5 м³/мин, рабочее давление — 0,4...0,5 МПа. Красконагнетательный бак предназначен для переме­шивания окрасочных составов и подачи их к пистолету-краско­распылителю под давлением сжатого воздуха. Бак представляет собой герметичный цилиндрический сосуд, внутри которого уста­новлены механическое или пневматическое перемешивающее устройство и фильтр для очистки окрасочного состава, поступаю­щего к пистолету-краскораспылителю. На крышке бака смонтиро­ваны краны для сжатого воздуха, предохранительный клапан,, манометр и редуктор. Рабочее давление в баке — 0,4 МПа, вмести­мость их — 20, 40 и 60 л. Окрашивание поверхностей производится пистолетами-краскораспылителями, конструкция которых должна обладать малой массой, быть несложной в эксплуатации и управ­лении, экономичной (иметь минимальные потери краски и наимень­ший расход сжатого воздуха), обеспечивать возможность измене­ния формы и размера факела краски. Краскораспылители могут быть с подачей окрасочного состава из верхнего и нижнего налив­ных стаканов от красконагнетательного бака и универсальные.

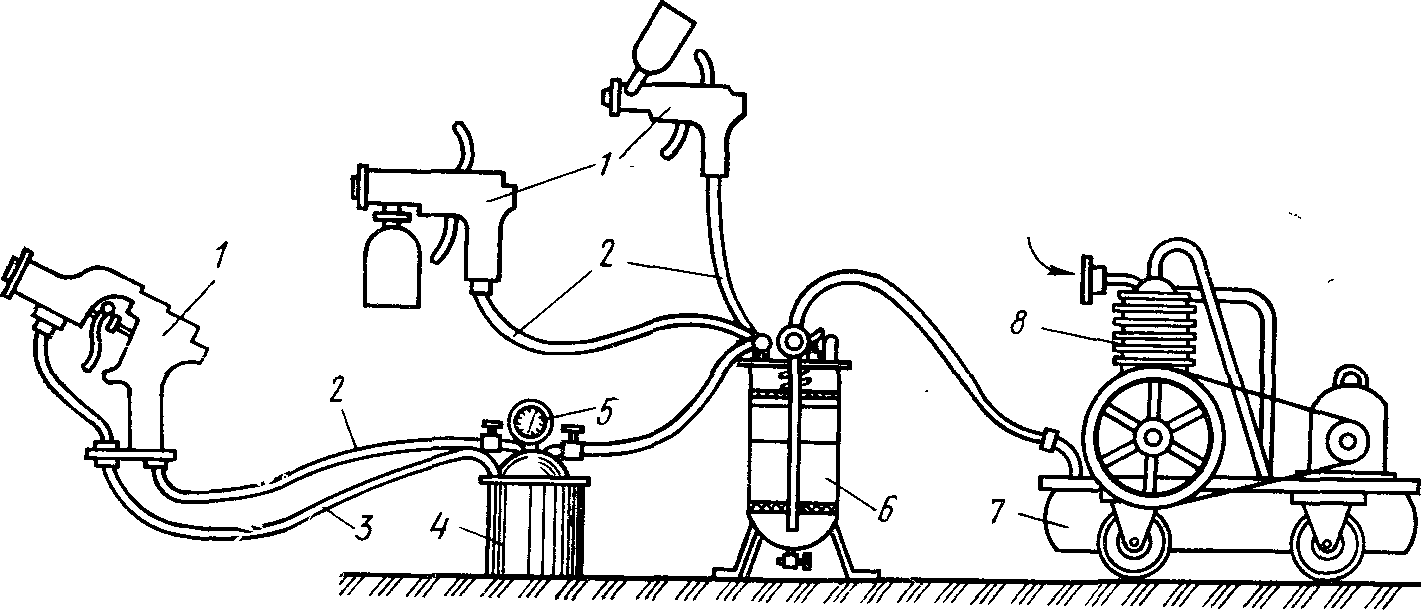

Рисунок 10.4 - Передвижной окрасочный агрегат воздушного распыления

Пистолет-краскораспылитель (рис. 10.5) состоит из алюми­ниевого корпуса 7, сменной распылительной головки 5, сопла 6, запорной иглы 14, материального 15 и воздушного 11 штуцеров, нажимного курка 16 и рукоятки 10. Пистолет питается краской из красконагнетательного бака через резиновый шланг, присоединен­ный к материальному штуцеру 15, или от съемного нижнего на­ливного бачка 2 (при небольших объемах работ), удерживаемого на том же штуцере накидной гайкой 17. Снимается бачок с по­мощью рычага 4 и затвора 3. Сжатый воздух в пистолет подается от компрессора через штуцер 11 и трубку 12 в рукоятке 10. Вклю­чение пистолета в работу производится нажатием на курок 16, ко­торый, преодолевая сопротивление пружины 9, сдвигает вправо воздушный клапан 8 механизма подачи воздуха и запорную иглу 14. При этом открывается доступ воздуха в распылительную го­ловку, а затем окрасочного состава по каналу 1 к центральному каналу и открытому отверстию сопла. Выходя через отверстия в распылительной головке, струя воздуха увлекает и дробит окра­сочный состав на мельчайшие частицы, нанося их на окрашивае­мую поверхность. В зависимости от скорости струи воздуха на выходе из головки распыленная краска образует узкий круглый или широкий плоский факел. Подача воздуха в головку регули­руется с помощью регулятора давления 13. Наряду с распылитель­ными головками с воздушным сжатием факела окрасочного соста­ва (универсальными) широко применяются щелевые головки с механическим сжатием для получения только плоского факела. Такие головки используются при окраске больших поверхностей.

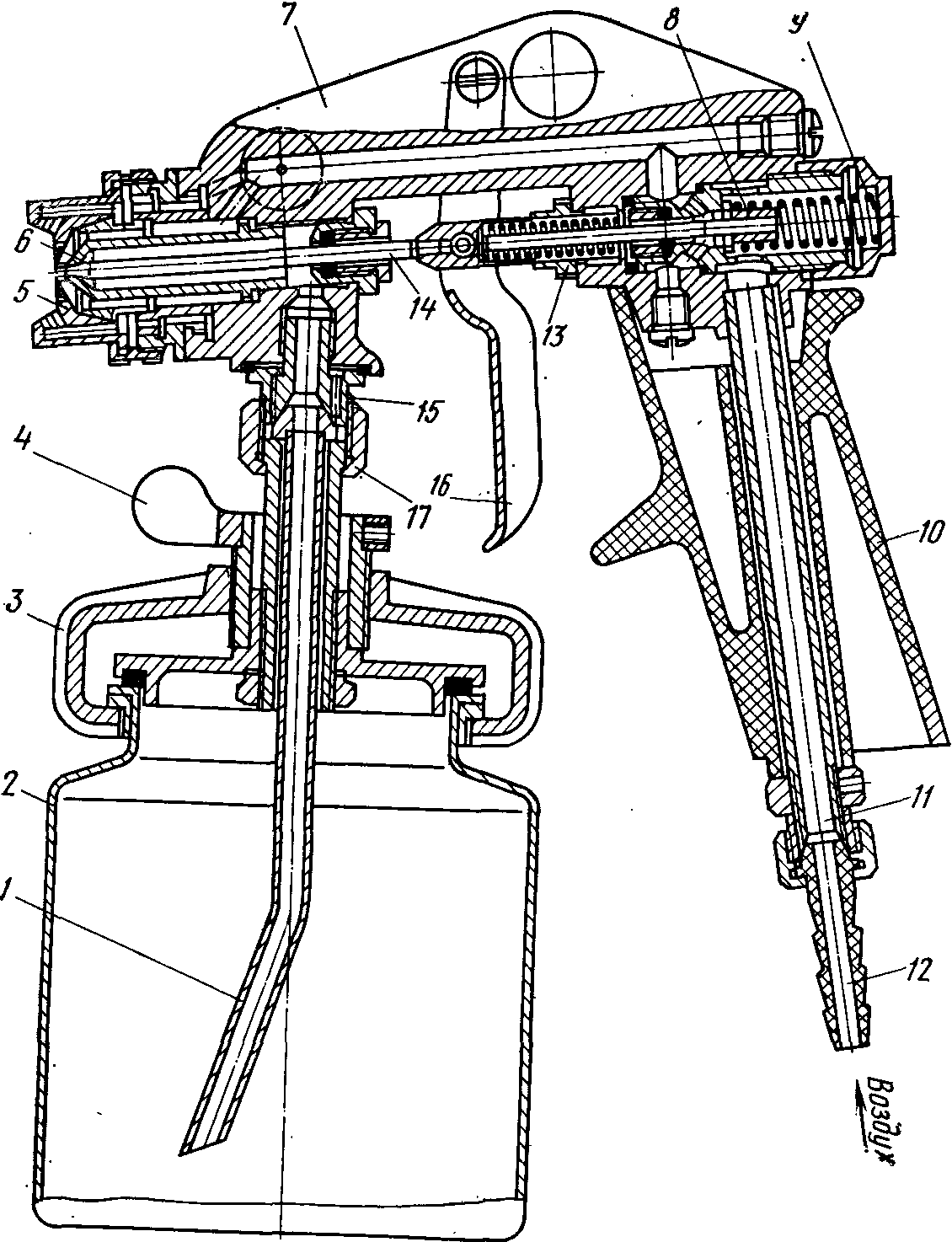

Рисунок 10.5 - Пневматический пистолет-краскораспылитель

Пистолеты-распылители обычно снабжаются набором сменных универсальных и щелевых распылительных головок различных размеров, что позволяет изменять в широких предела: количество наносимой краски в зависимости от объема выполняемых работ. Отечественные краскораспылители имеют производительность 20 ... 600 м2 окрашиваемой поверхности в час при расходе окрасочного состава 0,1 ... 0,8 л/мин и сжатого воздуха 0,042 . . . 0,42 м3/мин.

Техническая характеристика пневматических краскораспылителей приведена в таблице 10.2.

Таблица 10.2 - Технические характеристики ручных пневматических краскораспылителей

Параметры	Индекс машины
	СО-6Б	СО-19В
Производительность, м3/ч	20	50
Расход лакокрасочного материала. л/мин	0.105	0,18
Вязкость материала по B3-4, с	15...20	15...20
Расход сжатого воздуха, м3/мин:	0.04	0,04
Рабочее давление сжатого воздуха, МПа	0,1...0.2	0.2
Вместимость бачка, л	0,12	0,8
Габаритные размеры, мм	150 X 56 X 250	172 X 138 X 245
Масса кг:	0,4	0,7

6. Содержание отчета

6.1 Тема и цель практической работы;

6.2 Привести таблицу технической характеристики штукатурной станции ПШС-2М;

6.3 Привести рисунок диафрагменного растворонасоса с указанием основных элементов;

6.4 Привести состав оборудования малярной станции;

6.5 Привести таблицу технической характеристики краскораспылителя СО-19В.

7. Контрольные вопросы

1. Что входит в комплект оборудования штукатурной станции;

2. Для чего предназначен воздушный колпак в диафрагменном растворонасосе;

3. Что входит в комплект оборудования малярной станции;

4. Для чего предназначена кроскотёрка;

5. Для чего нужен масловлагаотделитель.

6. Как работает пневматический краскораспылитель

8. После выполнения практической работы учащийся должен

знать: устройство и работу штукатурных агрегатов, малярной станции и малярных агрегатов

уметь: характеризовать устройство и работу штукатурных агрегатов, малярной станции и малярных агрегатов

ЛИТЕРАТУРА

1. Строительные машины и средства малой механизации / Щемелёв А.П., Партнов С.Б., Белоусов Л.И. – Мн.: Дизайн ПРО, 1998, - 272 с.: ил.

2. Строительные машины и оборудование / М.В. Голуб, и др.- Мн.: Ураджай, 2000. – 184 с.

3. Строительные машины и оборудование: Справочное пособие / Белецкий Б.Ф., Булгаков И.Г. – Ростов н/Д: Феникс, 2005. – 608 с.

4. Механизация мелиоративных и водохозяйственных работ: Учебное пособие. / А.И. Купченко, А.В. Вавилов– Мозырь: РИФ «Белый ветер», 2000 – 288 с.

5. Строительные машины и оборудование: Справочник / С.С. Добронравов – М.: Высш. шк., 1991. – 456 с.: ил.

6. Строительные машины / Д.П. Волков и др. – М.: Высш. шк., 1988. – 319 с.: ил.

7. Экскаваторы непрерывного действия / З.Е. Гарбузов, В.М. Донской – М.: Высш.шк., 1987. – 288 с.: ил.

8. Мелиоративные и строительные машины / В.А. Шнейдер, Н.А. Тищенко – М.: Колос, 1978. – 463 с.: ил.
