5.1 Штукатурные станции

Штукатурные станции изготавливают в основном двух видов с монтажом кузова на автоприцепе или в виде фургона, установленного на полозьях. Комплектуются штукатурные станции машинами и оборудованием и основном серийного производства.

Штукатурные станции, работающие с готовым раствором, применяют для приемки штукатурного раствора, его хранения, перемешивания с добавлением известкового молока, транспортирования к рабочему месту и нанесения на поверхность с помощью форсунок.

Передвижная штукатурная станция на автоприцепе ПШС-2М (рис. 10.1) включает комплект оборудования для приема и перекачки штукатурного раствора, размещенного в основном внутри закрытого утепленного кузова 2, смонтированного на шасси автомобильного прицепа 15. В торцовой части снаружи к кузову шарнирно прикреплен бункер 13, утепленный кожухом и теплоэлектронагревателями ТЭН. В транспортном положении, бункер поднимается, поворачиваясь вокруг шарнира при помощи ручной настенной червячной лебедки 11, смонтированной внутри кузова. В рабочем положении бункер опускается основанием на землю. На наружной торцовой стенке кузова размещено роторное колесо 16 с ковшами 17 вместимостью по 2 л, сверху роторное колесо закрыто кожухом 18. При вращении ротора ковши захватывают раствор и при подходе к верхней точке сливают его в лоток 10, по которому он перемещается на вибросито 8 и затем в приемный бункер 9 растворонасоса 5. При обратном вращении роторного колеса можно производить перемешивание раствора, находящегося в бункере. Привод к роторному колесу осуществляется от электродвигателя 12. Питающий электротоком кабель подсоединяется к силовому шкафу 1, для улучшения условий перемешивания раствора, а также для более полной выборки раствора днище бункера выполнено полукруглым.

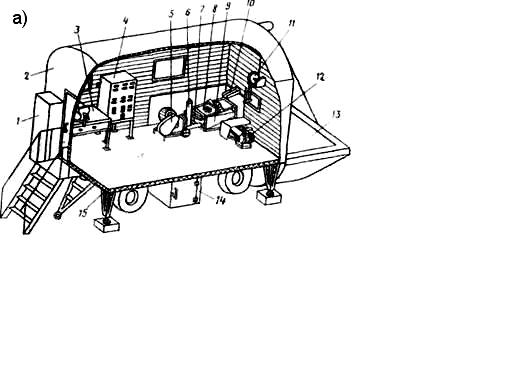

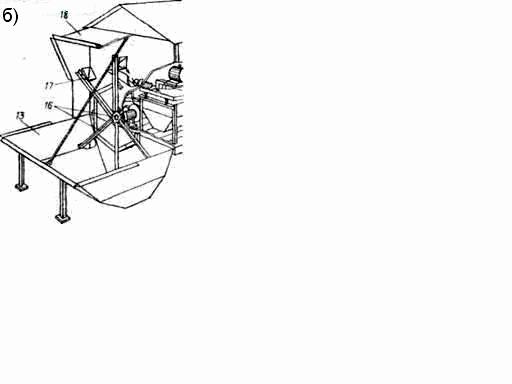

а — общий вид; б — вид с торца

Рисунок 10.1 - Передвижная штукатурная станция на автоприцепе ПШС-2М

Отходы с вибросита 8 выводятся наружу по лотку 7. Растворонасос снабжен авторегулятором и компенсатором 6.

В кузове установлены слесарный стол-верстак 3 тисками, шкаф управления 4 и шкаф для одежды. Станция оборудована отопительной системой, состоящей из нагревательного бака, бачка-расширителя и радиаторов. Под кузовом размещен ящик 14 для хранения шлангов.

В комплект оборудования станции входят также набор слесарного инструмента, транспортный растворопровод, форсунки и др.

На строительные объекты станция доставляется на прицепе к грузовому автомобилю или трактору.

Техническая характеристика передвижной штукатурной станции на автоприцепе (для готового раствора) ПШС-2М представлена в таблице 10.1.

Таблица 10.1 - Технические характеристики штукатурной станции ПШС-2М

Параметр	Значение
Производительность растворонасоса, м3/ч	4
Вместимость приемного бункера, м3	2,2
Установленная мощность, кВт	17,2
Напряжение, В	220
Габаритные размеры, мм: длина ширина высота	5880 2600 3600
Масса, кг	6460
