5.1 Устройство, работа и техническая характеристика бетоносмесителя сб-80

Передвижной цикличный бетоносмеситель СБ-80 (рис. 9.1) принудительного действия предназначен для приготовления жестких и пластичных бетонов, а также различных строительных растворов (кроме быстросхватывающихся) для каменной кладки, штукатурных работ и изготовления строительных изделий.

а б

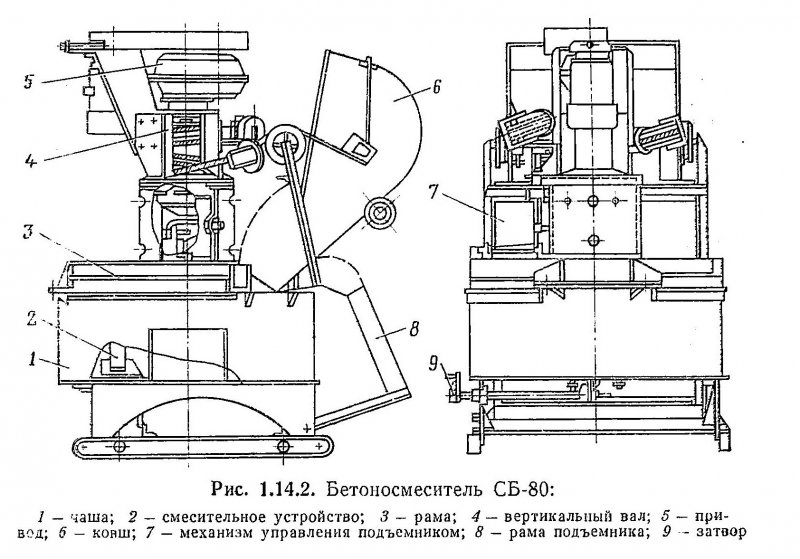

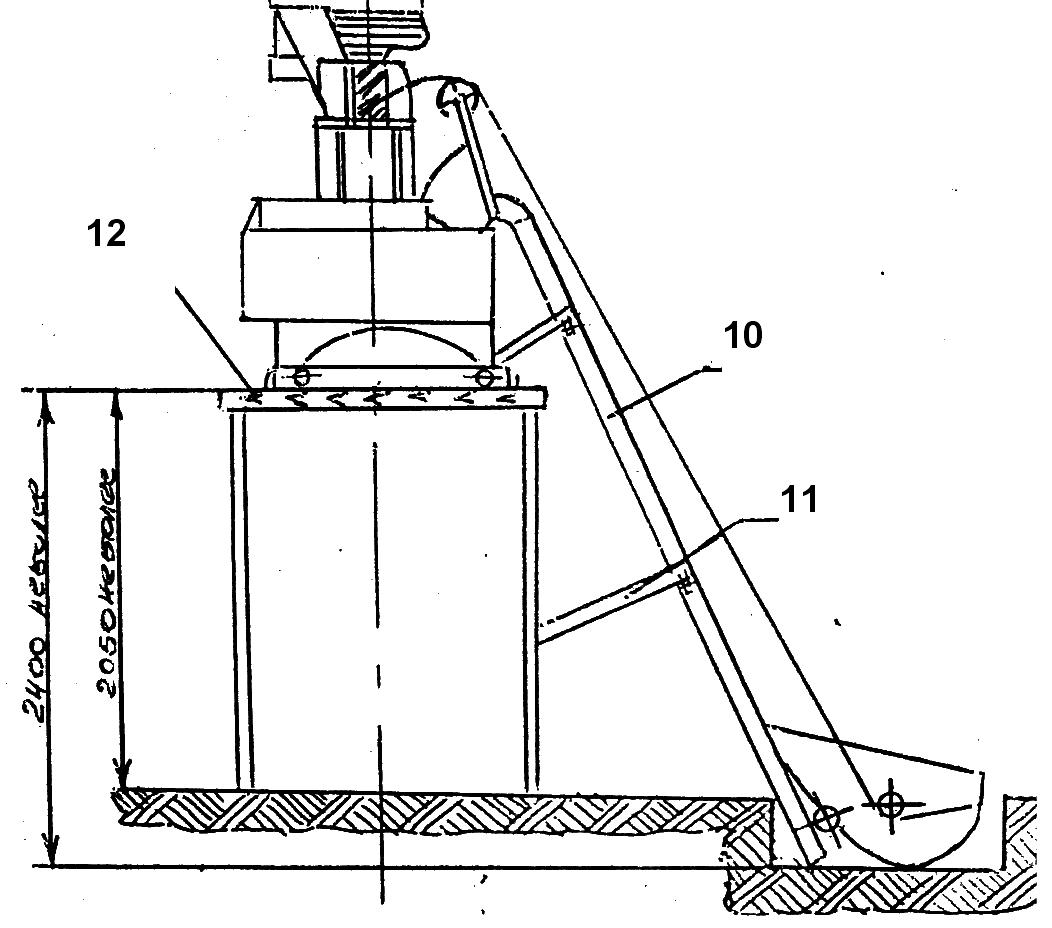

а – общий вид; б – монтажная схема; 1 – чаша; 2 – смесительное устройство; 3 – рама; 4 – вертикальный вал; 5 – привод; 6 – ковш; 7 – механизм управления подъёмником; 8 и 10 – рама подъёмника; 9 – затвор; 11 – опора промежуточная; 12 – основание.

Рисунок 9.1 – Бетоносмеситель СБ-80

Бетоносмеситель СБ-80 —машина с неподвижной чашей и смесительным устройством роторного типа. Загрузка чаши осуществляется опрокидным скиповым подъемником; готовая смесь выгружается через затвор люкового типа. Вода дозируется счетчиком воды.

Основные сборочные единицы бетоносмесителя: чаша, смесительное устройство, рама, вертикальный вал, привод, ковш, механизм управления скиповым подъемником, затвор, система водопитания, рама скипового подъемника.

Чаша сварной конструкции выполнена с футеровкой внутренних поверхностей (днища, крышки затвора и боковой стенки). К чаше прикреплены рама, затвор и рама скипового подъемника.

Смесительное устройство укреплено на вертикальном валу, приводится во вращение от мотор-редуктора через зубчатую передачу или от электродвигателя через клиноременную передачу и двухступенчатый цилиндрический редуктор. Оно имеет наружную лопасть, внутреннюю лопасть, наружный скребок и внутренний скребок. Кронштейны лопастей могут поворачиваться в корпусе при попадании щебня под лопасти. Поворачиваясь, упор на кронштейне упирается в рессорные амортизаторы. Лопасти удерживаются в рабочем положении прижимами и рессорами. Наружный и внутренний скребки жестко связаны кронштейнами с ротором. Для обеспечения нормальной работы смесительного устройства необходимо поддерживать постоянной величины зазоры между рабочими органами (лопастями, скребками) и внутренней поверхностью чаши. При приготовлении бетона наружный скребок с его кронштейном снимается.

На строительной площадке машина устанавливается на металлическом или на деревянном основании. В зависимости от высоты установки бетоносмесителя.

Техническая характеристика бетоносмесителя СБ-80 представлена в таблице 9.1.

Таблица 9.1 – Техническая характеристика бетоносмесмтеля СБ-80

Показатель	Значение
Объём готового замеса, л	165
Объём по загрузке сухими составляющими, л	250
Крупность заполнителя, мм не более	70
Число циклов работы в час	40
Время перемешивания, с	45…50
Мощность электродвигателя, кВт	5,5
Габаритные размеры, мм не более: длинна (с поднятым ковшом) ширина высота	1910 1550 2070
Масса, кг не более	1170
