5. Методика выполнения работы

5.1 Устройство и работа машин вращательного бурения

Бурильно-крановая машина БМ-302 (рис. 8.1, а) смонтирована на раме базового автомобиля ГАЗ-66 и предназначена для бурения в талых грунтах вертикальных и наклонных (62...95 °) скважин диаметром до 800 мм и глубиной до 3 м, а также для монтажа оборудования мас­сой до 1,2 т. Буровое оборудование включа­ет зарубник 14 (рис. 8.1, б), или рыхлящую головку, и две или более копающие лопасти 13, жестко закрепленные на конце граненой штанги 5. Последняя проходит через полую цапфу редуктора-вращателя 13, которым она приводится во враща­тельное относительно своей оси движение. При небольшой глубине бурения штангу перемещают в осевом направлении гидроцилипдром 10. При большой глубине бурения штангу пе­ремещают перехватами кулачковым патроном с помощью двух гидроцилиидров. Для подъема рабочего оборудования при одноцилиндровом напоре используют тот же гидроцилиидр, а при двухцилиндровом напоре - лебедку, канат которой закреплен на вертлюге буровой штанги и на­вивается па барабан. Второй барабан лебедки необходим для выполнения грузоподъемных операций. На гидроцилиндре 10 закреплена крановая стойка 11.

Б урильно-крановые машины типа БКМ-1501 монтируют на базе ав­томобиля КрАЗ-250Б (рис. 8.1, в). Они обес­печивают бурение скважин диаметром до 650 мм и глубиной до 15 м в талых и мерзлых грунтах, а также монтаж оборудования массой до 3 т.

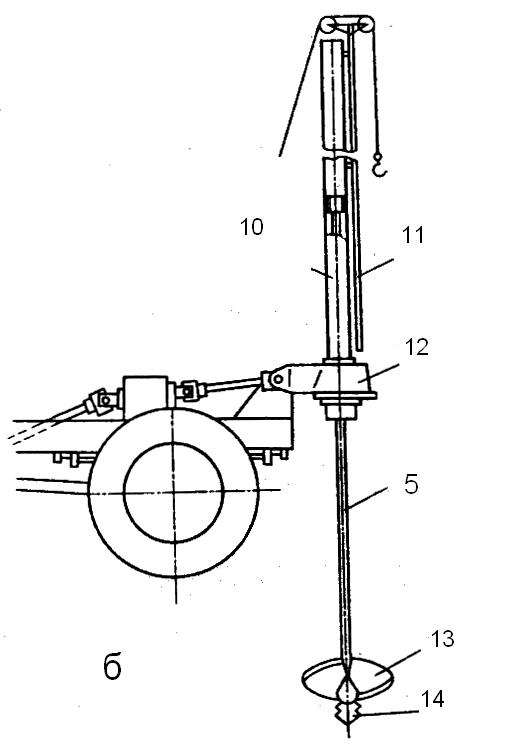

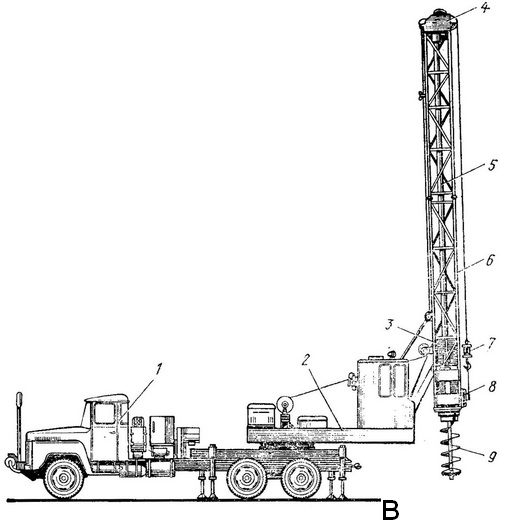

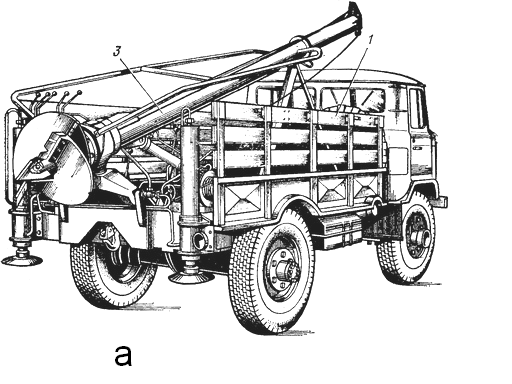

а — транспортное положение БМ-302; б — рабочее оборудование БМ-302; в – БКМ-1511; 1 — базовая машина; 2 — поворотная часть; 3 — бурильно-крановое оборудование; 4 — спускоподъемный механизм (кранблочное устройство); 5 — бурильная штанга; 6 — мачта; 7 — крюковая подвеска; 8 — подающий механизм; 9 — бур; 10 – гидроцилиндр; 11 - крановая стойка; 12 - редуктор-вращатель; 13 – копающие лопасти; 14 – зарубник.

Рисунок 8.1 - Бурильно-крановые машины вращательного бурения

Техническая характеристика бурильно-крановых машин вращательного бурения представлена в таблице 8.1.

Таблица 8.1 – Техническая характеристика бурильно-крановых машин

Параметры	Индекс машины
	БМ-302	БКМ-1501
Производительность, опор/ч Максимальная глубина бурения, м Диаметр бурения, м Угол бурения, град Тип бурильного инструмента	3,61 3 0,36; 0,5; 0,63; 0,8 62...95 бур лопастной	15 (м/ч) 15 0,63 75...95 бур шнековый
Тип привода бурильного и кранового оборудования	механический	гидравлический
Грузоподъемность, т Высота подъема крюка, м Максимальная длина устанавливаемых опор (свай,столбов), м	1,25 6,3 11	3
Базовая машина	Автомобиль
Модель Мощность двигателя, кВт	ГАЗ-66 84,6	КрАЗ-250 114
