5.1 Индексация одноковшовых экскаваторов
С 1971 года в индекс экскаватора входят четыре цифры, соответственно обозначающие: размерную группу машины, тип ходового устройства, конструктивное исполнение рабочего оборудования и порядковый номер модели данного типоразмера. Кроме того, используются дополнительные буквенные обозначения порядковой модернизации данной машины и ее климатического исполнения (рис. 7.1).

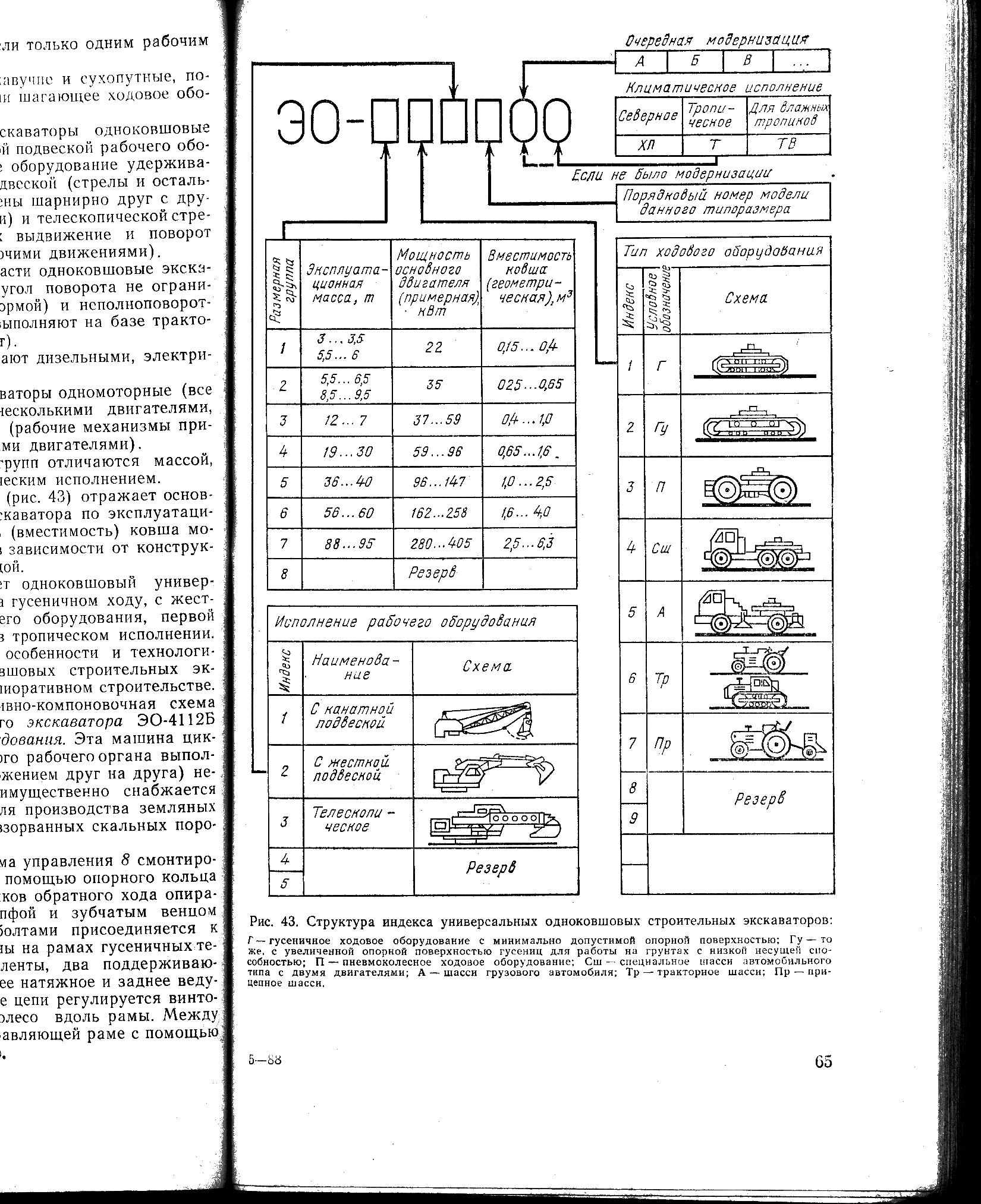

Рисунок 7.1 - Индексация одноковшовых экскаваторов
5.2 Устройство, работа и техническая характеристика экскаватора эо-3122
Полноповоротный одноковшовый универсальный гидравлический экскаватор на гусеничном ходу тракторного типа ЭО-3122 (рис. 7.2) предназначен для разработки немерзлых грунтов I - IV категорий и предварительно разрыхленных скальных и мерзлых грунтов с величиной кусков не боле 200 мм, а также для разработки мерзлых грунтов специальными рабочими органами в промышленном, городском, сельском, транспортном и мелиоративном строительстве.
Основными видами сменного рабочего оборудования экскаватора являются: обратная лопата с моноблочной стрелой, укороченной рукоятью с ковшом емкостью 0,5 м3 для грунтов I - IV категорий; обратная лопата с моноблочной стрелой, нормальной рукоятью и ковшом емкостью 0,63 м3 для грунтов I - III категорий; оборудование прямого копания с ковшом емкостью 0,63 м3 для грунтов I - IV категорий и погрузочным ковшом емкостью 1 м3; гидромолот; бурильное оборудование.

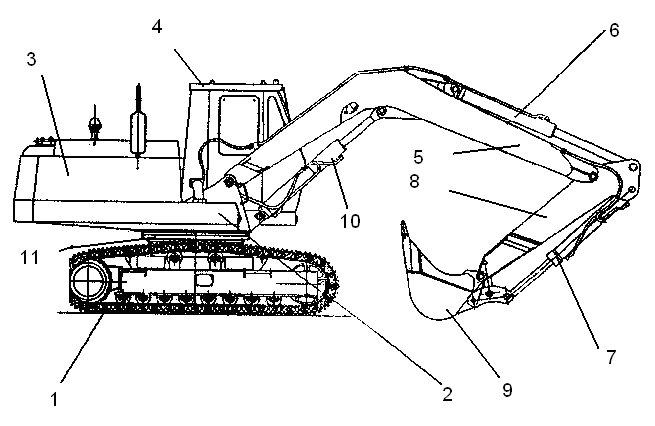

1 – гусеничное ходовое устройство; 2 – поворотная платформа; 3 – силовая установка; 4 – кабина; 5 – моноблочная стрела; 6, 7, 10 – гидроцилиндры рукояти, ковша и стрелы; 8 – рукоять; 9 – ковш обратной лопаты; 11 – опорно-поворотное устройство.
Рисунок 7.2 – одноковшовый экскаватор ЭО-3122 с рабочим оборудованием «обратная лопата»
Техническая характеристика одноковшового экскаватора ЭО-3122 представлена в таблице 7.1.
Таблица 7.1 – Техническая характеристика одноковшового экскаватора ЭО-3122
Параметр |
Значение |
Мощность основной насосной установки, кВт |
53 + /- 10% |
Наибольшее давление рабочей жидкости в гидросистеме, МПа |
28 |
Давление на грунт, кПа: ..с траками 500 мм ..с траками 700 мм |
48 37 |
Дорожный просвет, мм |
410 |
Скорость передвижения, км/ч |
3 |
Габаритные размеры, мм: ..длина ..ширина ..высота |
7700 2650 3500 |
Эксплуатационная масса экскаватора, т |
14,5 |
Геометрическая емкость ковшей, м3 |
0,63; 0,5 |
Наибольшее усилие копания, кН |
97 |
Глубина копания, м |
4,7; 5,1 |
Наибольший радиус копания на уровне стоянки, м |
8; 7,6 |
Наибольшая высота выгрузки, м |
4,4; 4,3 |
Продолжительность рабочего цикла, с |
16 |
