5.1 Устройство и работа прицепного скрепера
У
стройство
скреперов.
На

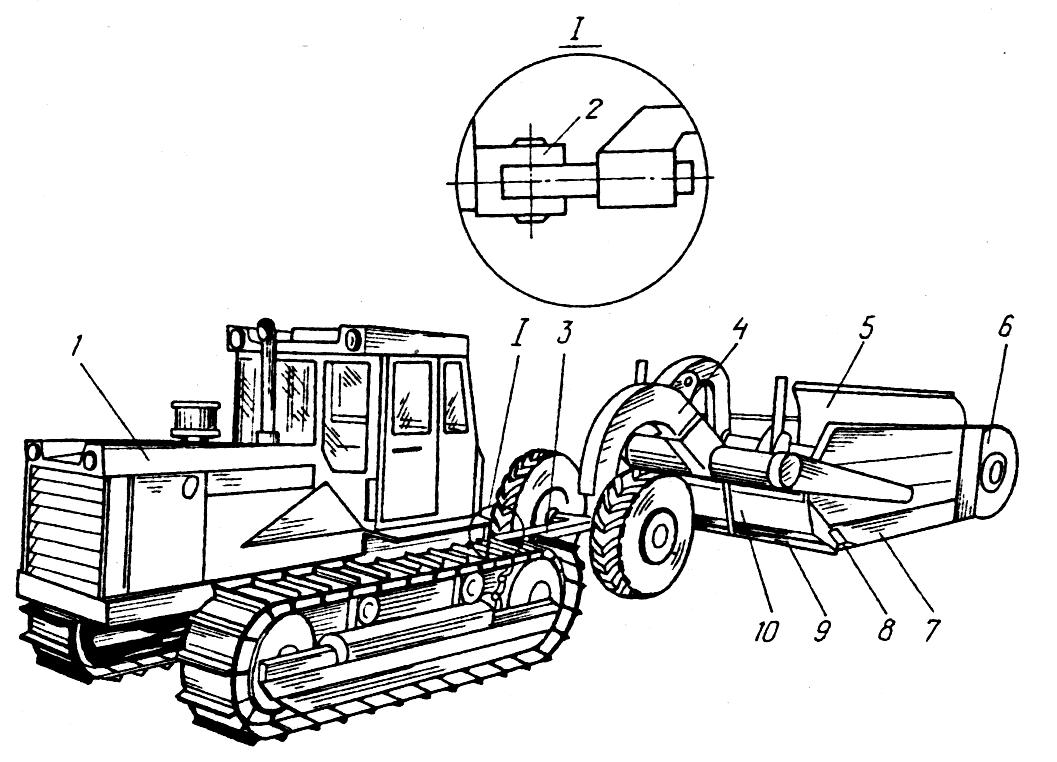

рис. 6.1 изображен прицепной скрепер. Он
представляет собой агрегат, состоящий
из базового трактора 1 и скреперного
оборудования, буксируемого с помощью
сцепного устройства 2.
Скреперное
оборудование включает в себя переднюю
ось 3,
тяговую
раму 4,
открытый
сверху ковш 7 с буфером, задние колеса
6.
С
передней стороны ковш закрывается
заслонкой 10,
а
в задней его части размещена подвижная
стенка 5, опирающаяся через ролики на
днище ковша. На передней кромке днища
- подножевой плите - крепят ножи 9 для
срезания слоя грунта, а в передней
наружной части боковых стенок ковша -
ножи 8
для
подрезания слоя грунта по бокам.
Ковш, заслонка и задняя стенка перемещаются
с помощью гидроцилиндров, управляемых
от гидросистемы трактора.
Рисунок 6.1 - Прицепной скрепер.

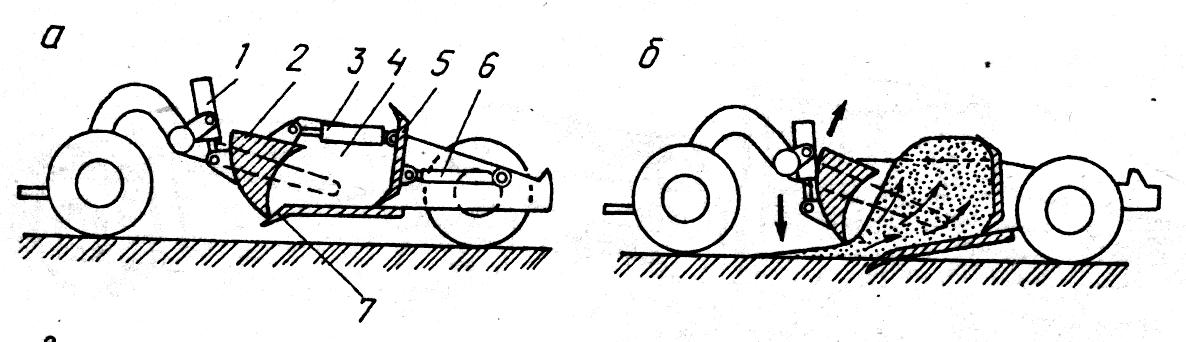

Рабочий процесс скрепера (рис. 6.2.) состоит из следующих последовательно выполняемых операций: резание грунта и наполнение ковша, транспортирование грунта в ковше к месту укладки, выгрузка и укладка грунта, обратный (холостой) ход машины в забой.
а - транспортное положение; б - набор грунта; в - выгрузка грунта; 1- гидроцилиндр ковша; 2- передняя заслонка; 3- гидроцилиндр передней заслонки; 4- ковш; 5- задняя стенка; 6- гидроцилиндр задней стенки.
Рисунок 6.2 - Схема работы скрепера
Для увеличения тягового усилия скрепера при наполнении ковша в плотных грунтах обычно используют бульдозер-толкач.
Прицепные скреперы к гусеничным тракторам, обладающие высокой проходимостью, способны работать в плохих дорожных условиях.
5.2 Устройство и техническая характеристика бульдозера дз-110

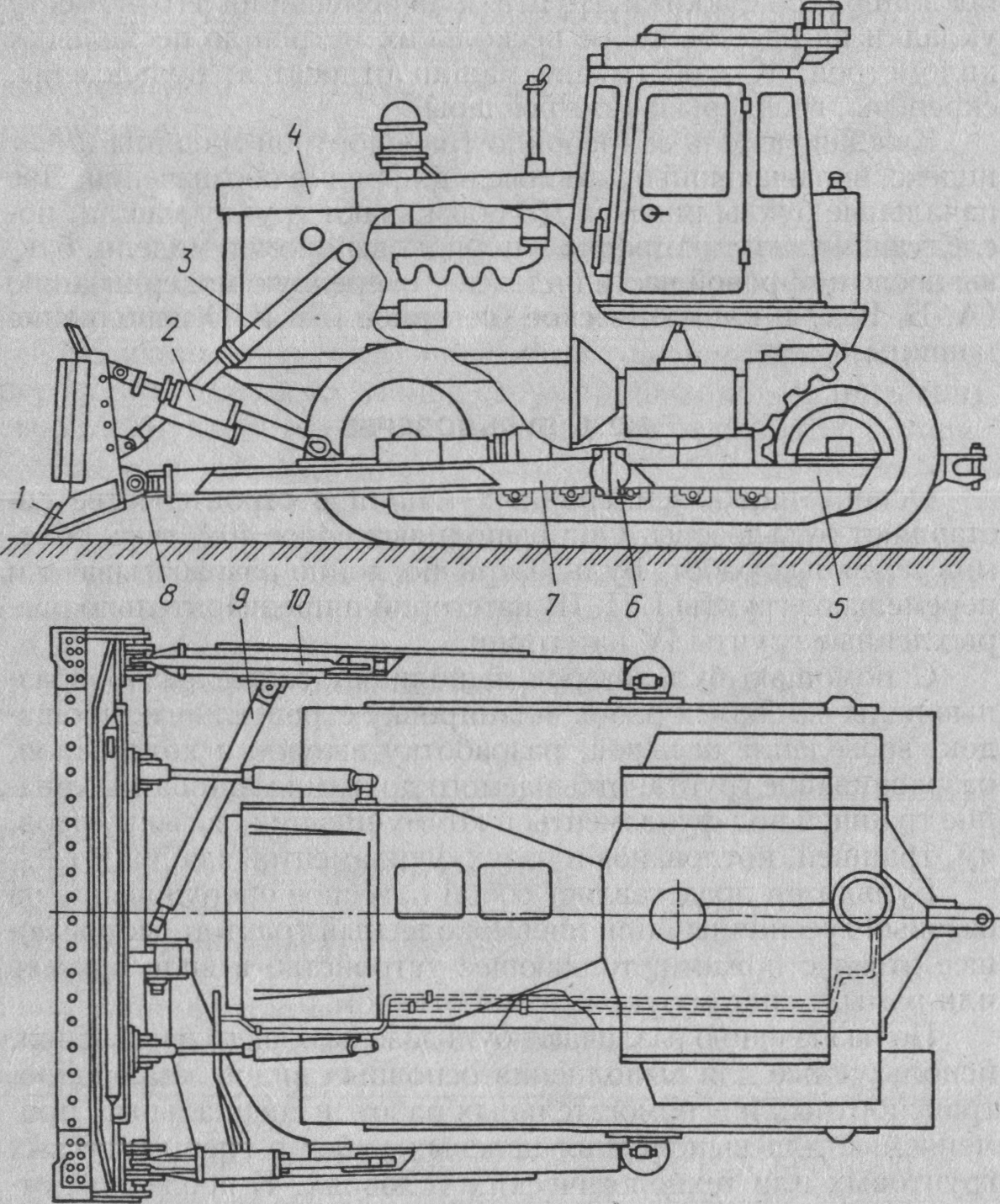

У бульдозера ДЗ-110 (рис. 6.3) неповоротный отвал 1 крепится посредством универсальных шарниров 8 к толкающим брусьям 7 коробчатого сечения, задние концы которых соединены с помощью упряжных шарниров 6 с балками 5 ходового устройства базового трактора 4. Шарниры позволяют толкающим брусьям поворачиваться в вертикальной плоскости. Подъем и опускание отвала осуществляется при помощи гидроцилиндров 3. Отвал в рабочем положении удерживают гидрораскос 2 (обеспечивает перекос отвала) и винтовой жесткий раскос 10 (регулирует угол резания). Нагрузка между толкающими брусьями равномерно распределяется механизмом 9 компенсации перекоса, обеспечивающим устойчивость отвала в горизонтальной плоскости.
Рисунок 6.3 - Бульдозер ДЗ-110 М
Техническая характеристика бульдозера ДЗ-110 и других бульдозеров представлена в таблице 6.1.
Таблица 6.1 – Техническая характеристика бульдозеров
Показатель |
Марка |
||||||
ДЗ-42 |
ДЗ-110 |
ДЗ-27 |
ДЗ-35 |
ДЗ-109 |
МК-21 |
||
Базовый трактор |
ДТ-75 |
Т-130 |
Т-130 |
Т-180 |
Т-130 |
Т-130Б |
|
Тип отвала |
неповоротный |
поворотный |
|||||
Размеры отвала, мм: длинна высота |
2560 800 |
3220 1300 |
3200 1300 |
3640 1230 |
4120 1770 |
4820 1000 |
|
Угол поворота в плане, ° |
90 |
90 |
90 |
90 |
90,45,30 |
90,45,30 |
|
Масса, кг |
6910 |
16240 |
19200 |
18610 |
16673 |
19600 |
|
Скорость движения, км/ч при резании при перемещении при обратном ходе |
1,8 3,2 5,6 |
1,2 1,8 3,2 |
1,2 1,8 3,2 |
1,1 1,6 2,4 |
1,2 1,8 3,2 |
1,2 1,8 3,2 |
