ПРАКТИЧЕСКАЯ РАБОТА № 1

Изучение конструкции основных видов передач, редукторов и определение их основных параметров

Цель: Сформировать умение про­изводить простейшие расчеты основных параметров механи­ческих передач и редуктора.

Время выполнения работы – 2 часа

Дидактическое и методическое обеспечение: методические указания, модели передач, детали передач, редукторы.

Техника безопасности: инструкция №49 и №94.

ВЫПОЛНЕНИЕ РАБОТЫ

1. Внеаудиторная подготовка учащегося к работе.

1.1 При подготовке к занятию необходимо изучить следующие вопросы:

1. Механические передачи

2. Редукторы

1.2 Подготовить лист отчета.

2. Литература

1. Щемелёв А.П., Партнов С.Б., Белоусов Л.И. Строительные машины и средства малой механизации. – Мн.: Дизайн ПРО, 1998. с 16…24

3. Вопросы для самопроверки

1. Опишите устройство и принцип механических передач

2. Опишите устройство редуктора

3. Опишите методику определения передаточного числа

4. Порядок выполнения работы

4.1 Изучить устройство, работу и графическое обозначение механических передач (пункты 5.1);

4.2 Изучить устройство, работу редукторов(пункты 5.2);

4.3 Изучить методику расчёта передаточного числа (пункты 5.3);

4.4 Оформить отчет.

5. Методика выполнения работы

5.1 Устройство, работа и графическое обозначение механических передач

Механические передачи по принципу работы разделяют на:

1. передачи зацеплением с непосредственным контактом (зубчатые, червячные) и с гибкой связью (цепные);

2)передачи трением с непосредственным контактом тел качения (фрикционные) и с гибкой связью (ременные).

Зубчатые передачи - это меха­низмы, которые с помощью зубчатого зацепления передают или преобразуют вращательное движение с изменением угло­вых скоростей (моментов) по величине и направлению.

Зубчатые передачи применяют для передачи вращатель­ного движения между валами с параллельными, пересекаю­щимися и перекрещивающимися осями, а также для преобра­зования вращательного движения в поступательное, и наобо­рот (рис. 1.1).

Зубчатые передачи между параллельными осями осуще­ствляются цилиндрическими колесами (с прямыми, косыми и шевронными зубьями); передачи между валами с пересекающимися осями осу­ществляются коническими колесами (с прямыми и косыми зубьями); передачи между перекрещивающимися валами осуществ­ляются винтовыми колесами.

Для преобразования вращательного движения в поступа­тельное используют зубча­тое зацепление, у которого радиус колеса бесконечно велик. Такое зацепление носит название реечного зубчатого зацепления.

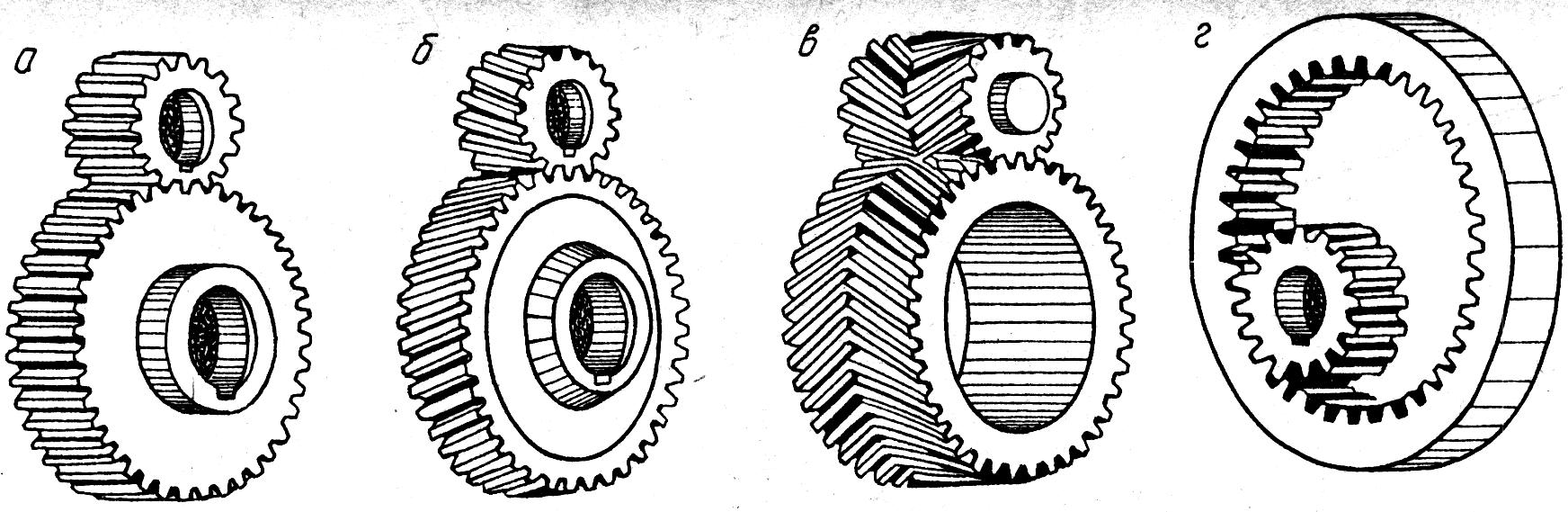

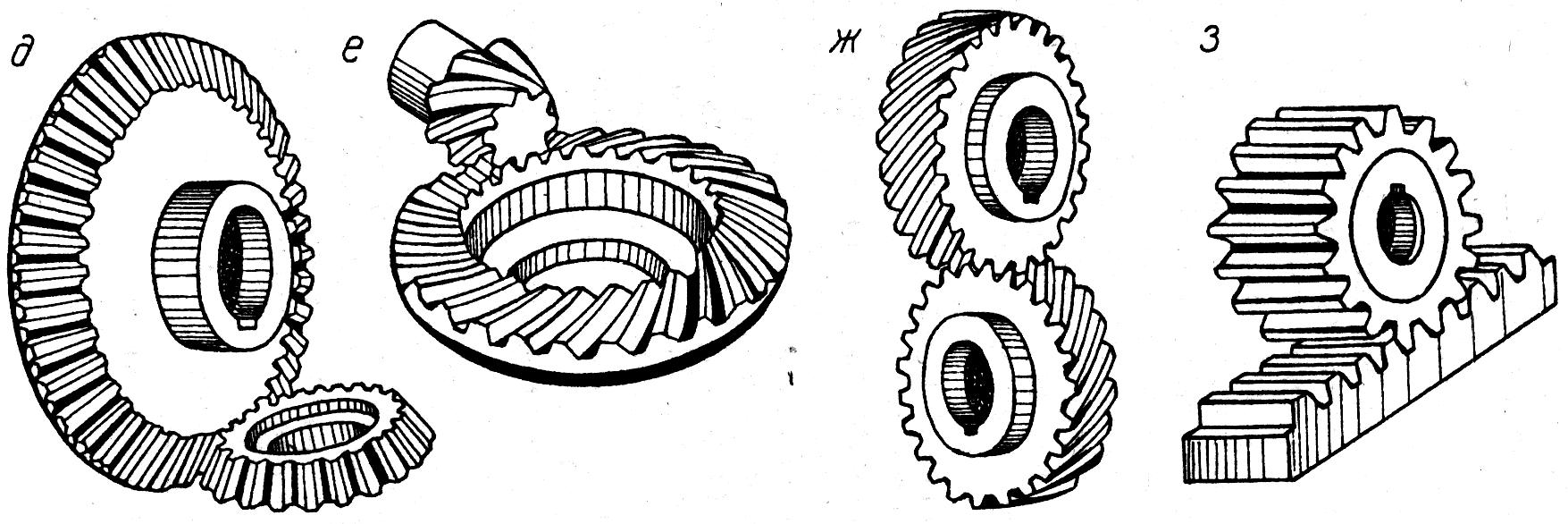

а- цилиндрическая прямозубая; б- цилиндрическая косозубая; в- цилиндрическая шевронная; г- цилиндрическая прямозубая с внутренним зацеплением; д- коническая прямозубая; е- коническая косозубая; ж- винтовая; з- реечная передача.

Рисунок. 1.1 - Виды механических передач

При необходимости получения большого передаточного чис­ла в передаче крутящего момента между скрещивающимися ва­лами, применяются передачи, которые носят название червячных.

Червячная передача - это зубчато-винтовая передача, движение в которой осуще­ствляется по принципу вин­товой пары. Червячная пере­дача применяется для пере­дачи вращательного движе­ния между валами, у которых угол скрещивания в осей обычно составляет 90°. Ведущим является червяк , червяч­ное колесо - ведомое (рис. 1.2).

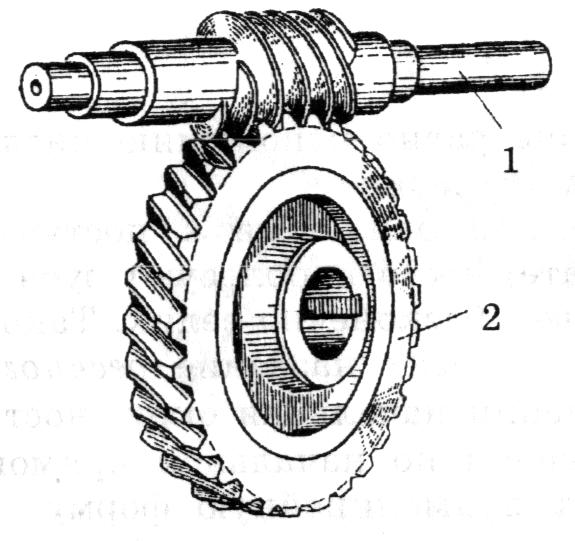

1 — червяк; 2 — червячное колесо

Рисунок 1.2 - Червячная передача

Ценная передача относится к механи­ческим передачам с гибкой связью. Состоит из ведущей и ведомой звездочек, огибаемых цепью (рис. 1.3).

Цепные передачи применяют для передачи движения меж­ду параллельными валами, расположенными на значитель­ном расстоянии, когда зубчатые передачи непригодны, а ре­менные ненадежны. Основными типами приводных цепей являются втулоч­ные, роликовые и зубчатые, ко­торые стандартизованы и изготавливаются специализирован­ными заводами.

а- роликовой цепью; б- зубчатой цепью;

Рисунок 1. 3 - Цепные передачи

Ременные передачи относятся к пере­дачам трением с гибкой связью, состоят из ведущего и ведо­мого шкивов, огибаемых ремнем (рис. 1.4). Нагрузка переда­ется силами трения, возникающими между ремнем и шкивом вследствие натяжения ремня. В зависимости от формы поперечного сечения ремня пе­редачи бывают: плоскоременные, клиноременные, круглоременные, поликлиноременные, зубчатоременные.

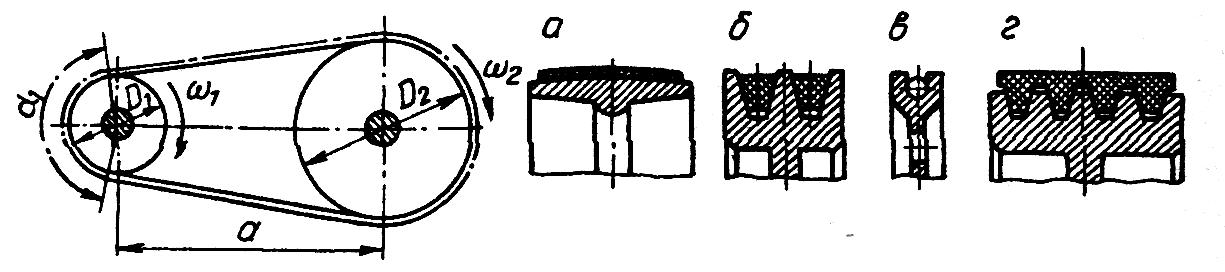

а- плоскоременная; б- клиноременная; в- круглоременная; г- поликлиноременная.

Рисунок 1.4 - Ременная передача

Н а кинематических схемах разные виды передач имеют различное графическое изображение (рис. 1.5).

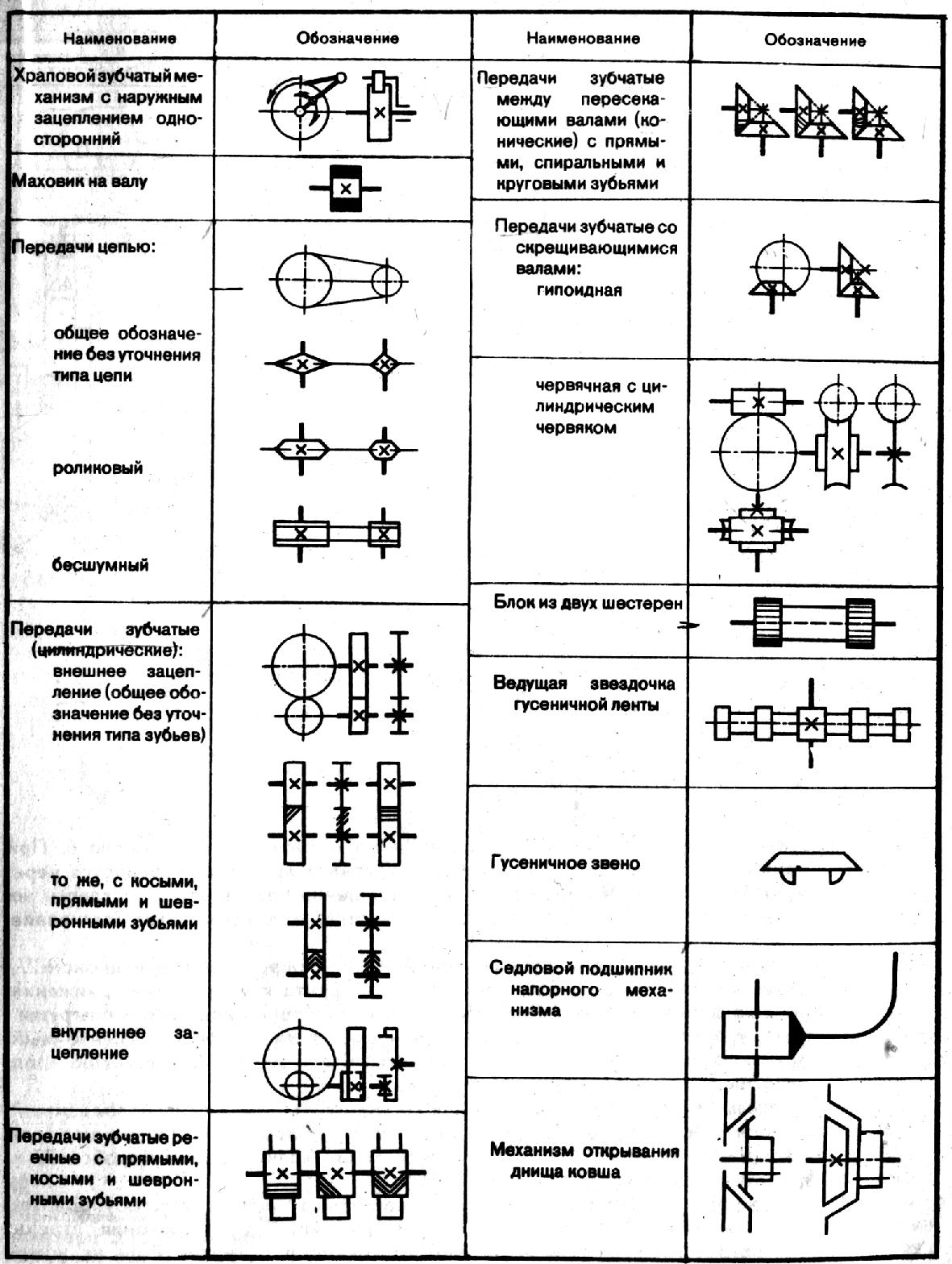

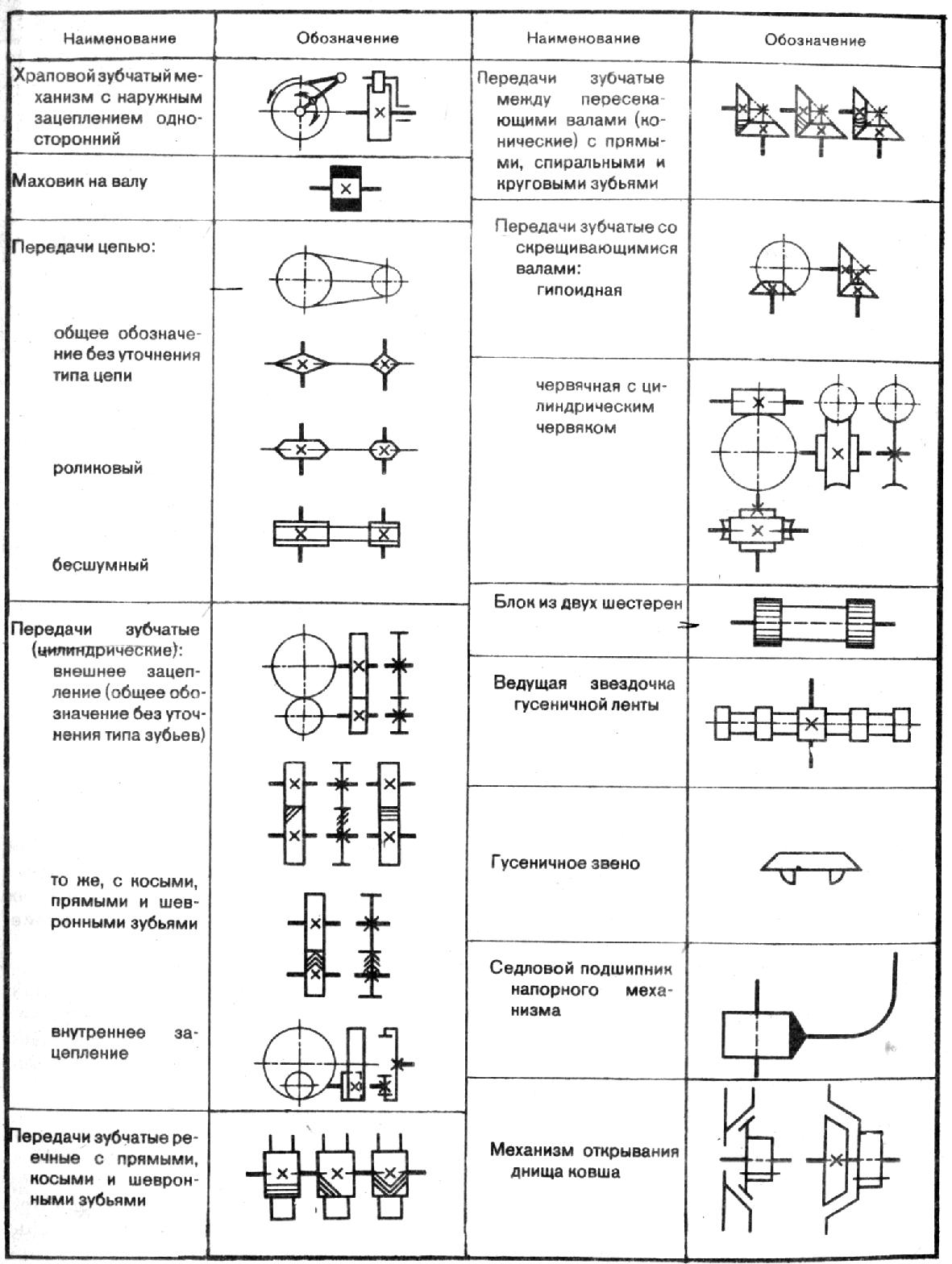

Рисунок 1.5 - Условные обозначения различных элементов механических передач
