Заглушки
Предприятия-изготовители:
ОАО «Белэнергомаш»,
г. Белгород;
ОАО «Лискимонтажконструкция»
г. Лиски Воронежской области
При строительстве газопроводов используются заглушки эллиптические бесшовные приварные по ГОСТ 17379-83*. Основные параметры заглушек по ГОСТ 17374-83. Конструкция и размеры заглушек должны соответствовать данным, указанным на рис. 14 и в табл. 47. Разрешено также применение заглушек, изготовленных по ОСТ 36-25-77, ОСТ 36-47-81, ОСТ 34-42-758-85.

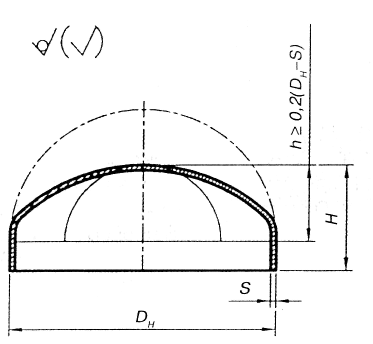

Рис. 14. Заглушка
Таблица 47
Размеры заглушек эллиптических стальных, мм |
Ру (неагрессивные транспортируемые вещества), МПа (кгс/см2) |
Масса, кг
|
|||
Ду |
DH |
Н |
S |
||
25 32 40 50 65 80 100 125 150 200 250 |
32 38 45 57 76 89 108 133 159 219 273 |
15 20 25 30 40 45 50 55 65 75 85 |
2,0 2,0 2,5 3,0 3,5 3,5 4,0 4,0 4,5 8,0 8,0 |
10,0(100) 10,0(100) 10,0(100) 10,0(100) 10,0(100) 10,0(100) 10,0(100) 6,3(63) 6,3(63) 10,0(100) 6,3(63) |
0,1 0,1 0,1 0,2 0,4 0,6 0,7 0,9 1,5 4,6 5,6 |
Выбор арматуры для систем газораспределения
При выборе запорной арматуры для систем газораспределения следует руководствоваться СП 42-01. Для систем газоснабжении давлением до 1,6 МПа (16 кгс/см2) включительно в зависимости от условий эксплуатации следует применять типы запорной арматуры, приведенные в табл.
Таблица 48
Запорная арматура
Тип арматуры |
Область применения |
1. Краны конусные натяжные |
Наружные, надземные и внутренние газопроводы низкого давления, в т.ч. паровой фазы СУГ |
2. Краны конусные сальниковые |
Наружные и внутренние газопроводы, в т.ч. паровой фазы СУГ давлением до 0,6 МПа включительно |
3. Краны шаровые |
Наружные и внутренние газопроводы природного газа, а также паровой и жидкой фазы СУГ давлением до 1,6 МПа включительно |
4. Задвижки |
Наружные и внутренние газопроводы природного газа, а также паровой и жидкой фазы СУГ давлением до 1,6 МПа включительно |
5. Клапаны (вентили) |
Наружные и внутренние газопроводы природного газа, а также паровой и жидкой фазы СУГ давлением до 1,6 МПа включительно |
Таблица 49
Материал запорной арматуры
Материал |
Давление газа, МПа |
Ду, мм |
Температура эксплуатации, 0С |
включительно |
|||
Серый чугун |
до 0,05 |
до 100 |
до -45 |
|
до 0,6 |
без ограничений |
до -35 |
Ковкий чугун |
до 0,05 |
до 100 |
до -45 |
|
до 1,6 |
без ограничений |
до -40 |
Углеродистая сталь |
до 1,6 |
без ограничений |
до -45 |
Легированная сталь |
до 1,6 |
без ограничений |
до -60 |
Сплавы на основе меди |
до 1,6 |
без ограничений |
до -60 |
Сплавы на основе алюминия |
до 1,6 |
до 100 |
до -60 |
За расчетную температуру среды и температуру эксплуатации условно считается температура наиболее холодной пятидневки обеспеченностью 0,92 в районе строительства по СНиП 2.01.01-82.
