Технические характеристики
Применяется
на газопроводах природного
газа, диапазон температур рабочей
и окружающей среды от -60 до
+50 "С.

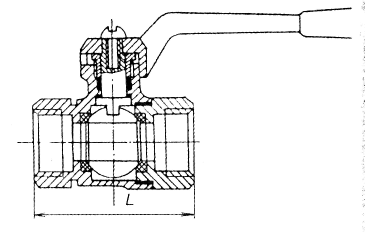

Присоединение к трубопроводу — муфтовое по ГОСТ 6527-68. Кран устанавливается на трубопроводе в любом рабочем положении. Рабочая среда подается в любом направлении.
Способ управления — ручной.
Герметичность затвора — по классу В ГОСТ 9544-93. Уплотнение затвора — фторопласт или полиуретан.
Материал основных деталей: корпус — латунь ЛЦ 40С, пробка — сталь 20.
Гарантийная наработка — 3 000 циклов.
Изготовление и поставка — по ТУ 26-07-1430-87.
Таблица 44
Ду , мм |
Ру, МПа |
Тип присоединения |
L, мм |
Масса, кг |
15 20 25 40 50 |
1,6 1,6 1,6 1,6 1,6 |
Муфтовое 1/2// 3/4// 1// 11/2// 2// |
51 57 72 110 115 |
0,14 0,26 0,44 1,6 2,5 |
Тройники
Предприятия-изготовители:
ОАО «Белэнергомаш»,г, Белгород;
ОАО «Лискимонтажконструкция»,
г. Лиски Воронежской области

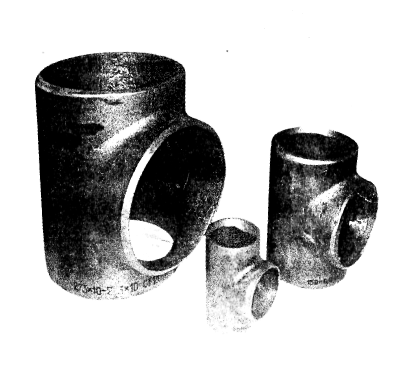

В системах газоснабжения применяются равнопроходные и переходные ройники бесшовные приварные по ГОСТ 17376-83*. Основные параметры тройников по ГОСТ 17374-83. Конструкция и размеры указаны на рис. 12 и в табл. 45, кроме вышеуказанных, допускается применение тройников для строительства, изготовленных по ОСТ 36-23-77, ОСТ 36-24-77, ОСТ 36-41-81, ОСТ 34-42-764-85.

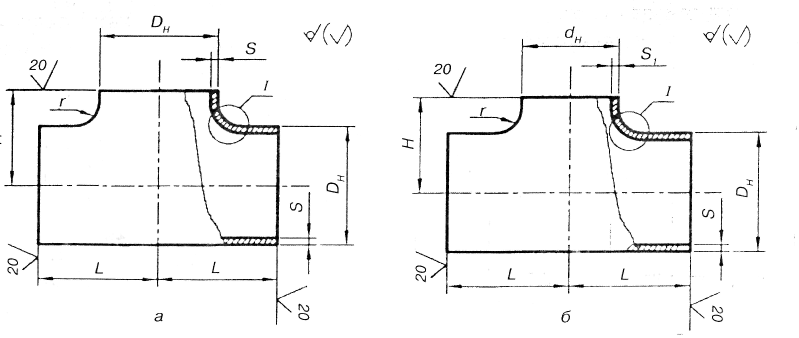

Рис. 12. Тройники: а – равнопроходной; б – переходной
Таблица 45
Размеры тройников стальных бесшовных приварных, мм |
РУ, МПа (кгс/см2), не более (неагрессивные транспортируемые вещества) |
Масса, кг, не более |
|||||||||
Ду |
dy |
dh |
dH |
L |
Н |
S |
S1 |
S0 |
r (не менее s), не более |
||
40 |
- |
45 |
- |
40 |
40 |
2,5 |
- |
2,5 |
12,5
|
10,0(100) |
0,5 |
50
|
- |
57
|
- |
50
|
45
|
3,0 |
- |
3,0 |
10,0(100) |
0,8 |
|
40 |
45 |
3,0 |
2,5 |
3,0 |
10,0(100) |
0,7 |
|||||
65
|
- |
76
|
- |
65
|
60
|
3,5 |
- |
3,5 |
17,0
|
6,3(63) |
1,5 |
50 |
57 |
3,5 |
3,0 |
3,5 |
6,3(63) |
1,6 |
|||||
40 |
45 |
3,5 |
2,5 |
3,5 |
6,3(63) |
1,5 |
|||||
80
|
- |
89
|
- |
80
|
70
|
3,5 |
— |
3,5 |
6,3(63) |
2,6 |
|
65 |
76 |
3,5 |
3,5 |
3,5 |
6,3 (63) |
2,2 |
|||||
50 |
57 |
3,5 |
3,0 |
3.5 |
6,3(63) |
1,9 |
|||||
100
|
- |
108
|
- |
100
|
80
|
4,0 |
|
4.0 |
20,0
|
6,3(63) |
3,2 |
80 |
89 |
4,0 |
4,0 |
4,0 |
6,3 (63) |
3,1 |
|||||
65 |
76 |
4,0 |
3,5 |
4,0 |
6,3(63) |
3,1 |
|||||
125
|
- |
133 |
- |
110
|
95
|
4,0 |
- |
4,0 |
20
|
6,3(63) |
4,3 |
100 |
|
108 |
4,0 |
4,0 |
4,0 |
6,3(63) |
4,1 |
||||
80 |
|
89 |
4,0 |
3,5 |
4,0 |
6,3(63) |
3,8 |
||||
150
|
- |
159
|
- |
130
|
110
|
4,5 |
- |
4,5 |
25
|
4,0 (40) |
6,5 |
125 |
133 |
4,5 |
4,0 |
4,5 |
4,0(40) |
6,1 |
|||||
100 |
108 |
4,5 |
4,0 |
4,5 |
4,0 (40) |
6,0 |
|||||
200
|
- |
219
|
- |
160
|
140
|
6,0 |
- |
6,0 |
4,0 (40) |
13,5 |
|
150 |
159 |
6,0 |
4,5 |
6,0 |
4,0 (40) |
13,2 |
|||||
125 |
133 |
6,0 |
4,0 |
6,0 |
4,0(40) |
13,7 |
|||||
250
|
- |
273
|
- |
190
|
175
|
8,0 |
- |
8,0 |
30
|
4,0 (40) |
31,3 |
200 |
219 |
8,0 |
6,0 |
8,0 |
4,0 (40) |
27,6 |
|||||
150 |
159 |
8,0 |
4,5 |
8,0 |
4,0 (40) |
23,1 |
|||||
Отводы
Предприятия-изготовители:
ОАО «Белэнергомаш»,
г. Белгород;
ОАО «Лискимонтажконструкция»,
г. Лиски Воронежской области
Для поворотов газопровода применяют:
- гнутые отводы из бесшовных труб на углы 30°, 45°, 60°, 75°, 90° радиусом dh 3,4,6 и диаметром Ду 10-500 мм по ОСТ 36-42-81;
- сварные отводы на углы 30°, 45°, 60°, 90° Ду до 500 мм по ОСТ 36-43-81;
- отводы крутоизогнутые бесшовные приварные с углами 90°, 60°, 45° по ГОСТ 17375-83*, изготавливаются методами горячей протяжки или штамповки.
Основные параметры отводов по ГОСТ 7374-83. Конструкция и размеры отводов должны соответствовать рис. 13 и данным табл. 46.
Рис.
13. Отводы крутоизогнутые с разными
углами
Таблица 46
Размеры отводов стальных крутоизогнутых бесшовных приварных, мм |
Ру, МПа (кгс/см2) |
Масса (кг, не более) отвода с углом |
|||||||
Ду |
Dн |
L1=R |
L2 |
L3 |
S |
900 |
600 |
450 |
|
40 |
45 |
60 |
35 |
25 |
2,5 |
10,0(100) |
0,3 |
0,3 |
0,2 |
50 |
57 |
75 |
43 |
30 |
3,0 |
10,0(100) |
0,5 |
0,3 |
0,3 |
65 |
76 |
100 |
57 |
41 |
3,5 |
10,0(100) |
1,0 |
0,7 |
0,5 |
80 |
89 |
120 |
69 |
50 |
3,5 |
10,0(100) |
1,4 |
0,9 |
0,7 |
100 |
108 |
150 |
87 |
62 |
4,0 |
10,0(100) |
2,5 |
1,7 |
1,3 |
125 |
133 |
190 |
110 |
79 |
4,0 |
6,3(63) |
3,8 |
2,5 |
1,9 |
150 |
159 |
225 |
130 |
93 |
4,5 |
6,3(63) |
6,1 |
4,1 |
3,1 |
200 |
219 |
300 |
173 |
124 |
6,0 |
6,3(63) |
14,9 |
10,0 |
7,5 |
|
|
|
|
|
8,0 |
10,0(100) |
19,9 |
13,3 |
10,0 |
250 |
273 |
375 |
217 |
155 |
7,0 |
6,3(63) |
30,8 |
20,5 |
15,4 |
|
|
|
|
|
10,0 |
10,0(100) |
39,4 |
26,3 |
19,7 |
