6 Пример работы с шумомером вшв-003.

6.1. Проверьте, чтобы переключатели ДЕЛИТЕЛЬ, дБ 1 и ДЕЛИТЕЛЬ, дБ 2 были установлены соответственно в положения 80 и 50 дБ.

С помощью преподавателя привинтите микрофонный капсюдь к корпусу микрофона.

В ящик для изучения звукоизолирующих характеристик листовых материалов вставляем микрофон и аудиоколонку, которая подключена к генератору Г3-109.

Рисунок 6.1 Структурная схема экспериментальной установки

6.2 Включаем генератор с такими характеристиками: частота сигнала 250 Гц, амплитуда сигнала 5 В.

Выставляем делители на ВШВ-003 в режимы 50 и 80 дБ, фильтр -250 Гц.

Измерения проводим с частотным фильтром А и временем отсчета10 с.

6.3 Закрываем ящик для изучения характеристик шумоизоляции материалов и производим замер величины опорного сигнала, переключаем левый делитель до того момента, пока стрелка прибора не установится в положение 4…10 дБ, запоминаем результат, по примеру пункта 5.2.

6.4 Вставляем в ящик испытуемый материал и проделываем все тоже самое что и в пунктах 5.2 и 5.3, вычисляем полученную величину затухания на данной астоте. В таблицу записываем разность показаний между пунктами 6.3 и 6.4.

6.5 Проделываем эксперимент на заданных частотах, и результаты записываем в таблицу 5.1. У нас получилось

Таблица 6.1

Частота, Гц

Гипсокартон

Поролон

ДВП

ДСП

Пенопласт 2 см

Пенопласт 1.3 см

250

500

1000

2000

4000

5.6 Строим графики зависимости затухания от частоты

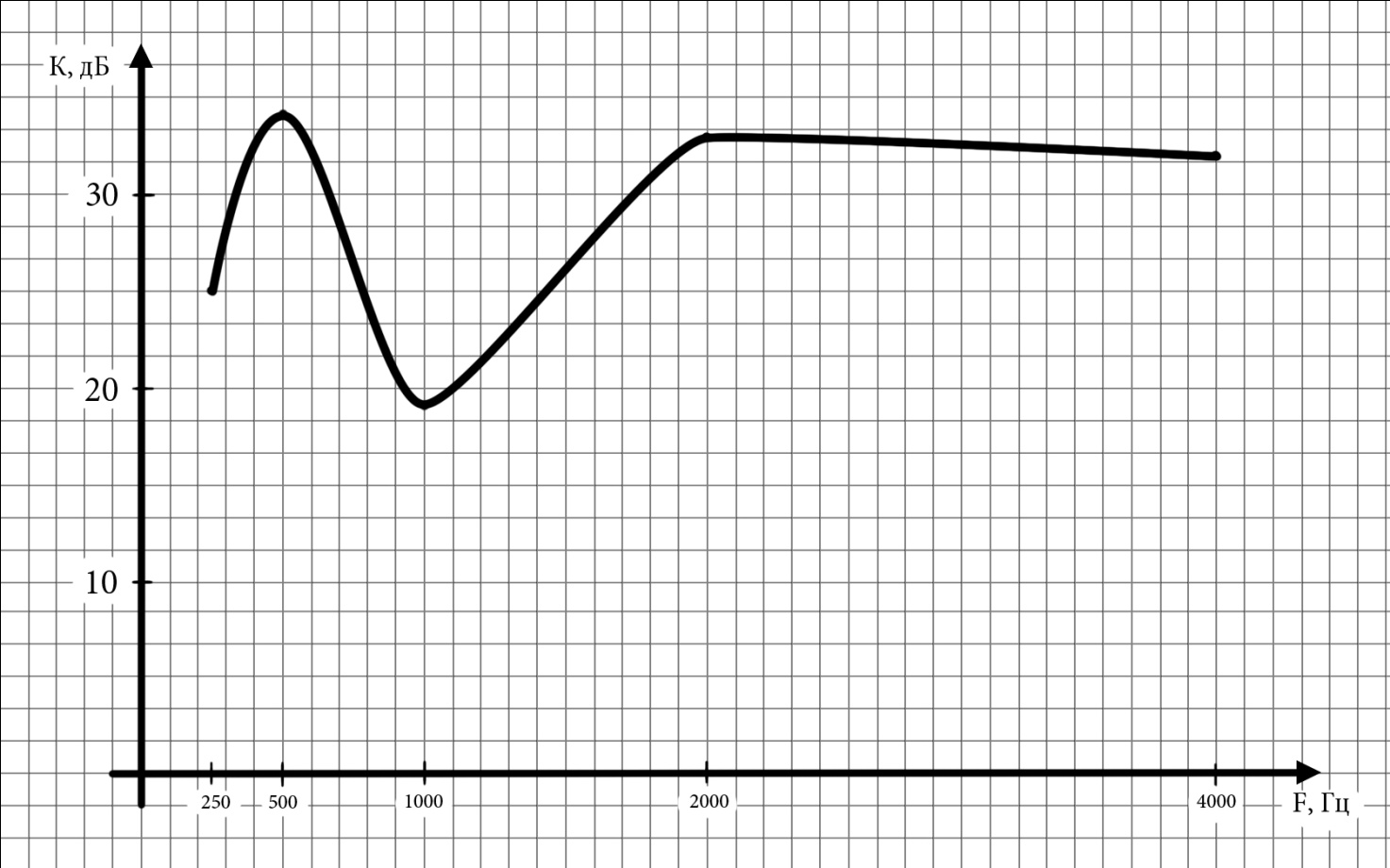

Рисунок 5.2 график зависимости затухания от частоты

Задание:

1. Произвести замер характеристик материалов: гипсокартон, ДВП, ДСП, пенопласт 1.3 см, пенопласт 2 см, поролон, текстолит.

2. Построить график зависимости звукопоглощения от частоты.

Содержание отчета

  1. Составленная таблица с измеренными данными

Частота, Гц

Гипсо-картон

Тексто-лит

Поро-лон

ДВП

ДСП

Пено-пласт

2 см

Пено-пласт

1.3 см

250

500

1000

2000

4000

  1. График зависимости затухания от частоты

  2. Ответы на контрольные вопросы

  3. Выводы
