1. - Вибропреобразователь (bq) или капсюль (вмi),

2 - предусилитель, 3 – усилитель, 4 -фильтр октавный, 5 - устройство индикации, 6 - преобразователь напряжения, 7 - источник питания или батарея.

Рисунок 3.7 Схема электрическая функциональная ВШВ-003-М2

4 Принцип работы

При воздействии звукового давления на капсюль мембрана 2 проги­бается, электрическая емкость капсюля изменяется. При наличии поляризующего напряжения, подаваемого на неподвижный электрод 3, изменение емкости капсюля приводит к появлению переменного напряже­ния на обкладках конденсатора, которым является капсюль.

Таким образом, механические колебания мембраны преобразуются и переменное напряжение, пропорциональное воздействующему на капсюль звуковому давлению.

Сигнал с вибропреобразователя (BQ) или капсюля (BMI) посту­пает на вход предусияителя II, а с его выхода в измерительный тракт.

Измерительный тракт содержит аналоговые узлы обработки сигна­лов: усилители / /, делители напряжения / дБ /.электронные ключи /MX/, фильтры /=====/,интегратор /S / детектор средних квадратических значений / СКЗ/ и т.д..

Изменение режимов работы и характеристик измерителя производит­ся в основном электронными переключателями /MX/, состояние которых задается логическими сигналами. Управляющие логические сигналы фор­мируются логическими схемами, которыми являются:

СD -шифратор /преобразователь позиционного кода в двоичный код/;

SM -сумматор;

MX -многопозиционный электронный переключатель /распределитель/. Состояние логических схем задаются переключателями, расположенными на передней панели.

В режиме калибровки управляющим сигналом с переключателя РОД РА­БОТЫ включается калибровочный генератор, который формирует сину­соидальный сигнал напряжением /50±1/ мВ СКЗ частотой /1000±50/ Гц. Общий коэффициент усиления измерительного тракта в режиме калибровки 10 /20 дБ/ при среднем положении резистора RPI устанавлива­ется независимо от положения переключателей ДЛTI, дБ ДЛТ2, дБ. Преобразователь формирует напряжение поляризации 200 В для микрофона, напряжение питания предусилителя 60 В, напряжение для управления электронными ключами минус 20 В, напряжения питания микросхемы плюс 8 В; минус 8 В.

5 Порядок проведения измерений

При работе с капсюлем микрофонным конденсаторным M101 необходимо соблюдать особые меры предосто­рожности.

Во избежание повреждения капсюля MI0I категорически запрещает­ся подвергать его резким толчкам и ударам. Необходимо оберегать капсюль M101 от сырости и пыли. Хранить капсюль M101 следует только в футляре. Снимать защитную решетку, предохраняющую мембрану капсюля M101 от разрыва, следует в случаях крайней необходимости. При проверке акустического тракта измерителя шума и вибрации ВШВ-003 с помощью пистонфона, необходимо с особой осторожностью вставлять капсюль MI0I в камеру пистонфона, а также вынимать его, так как при резких пере­мещениях капсюля M101 может произойти разрыв мембраны в связи с резким перепадом давления в камере пистонфона.

5.1. Подготовить измерительный тракт к работе.

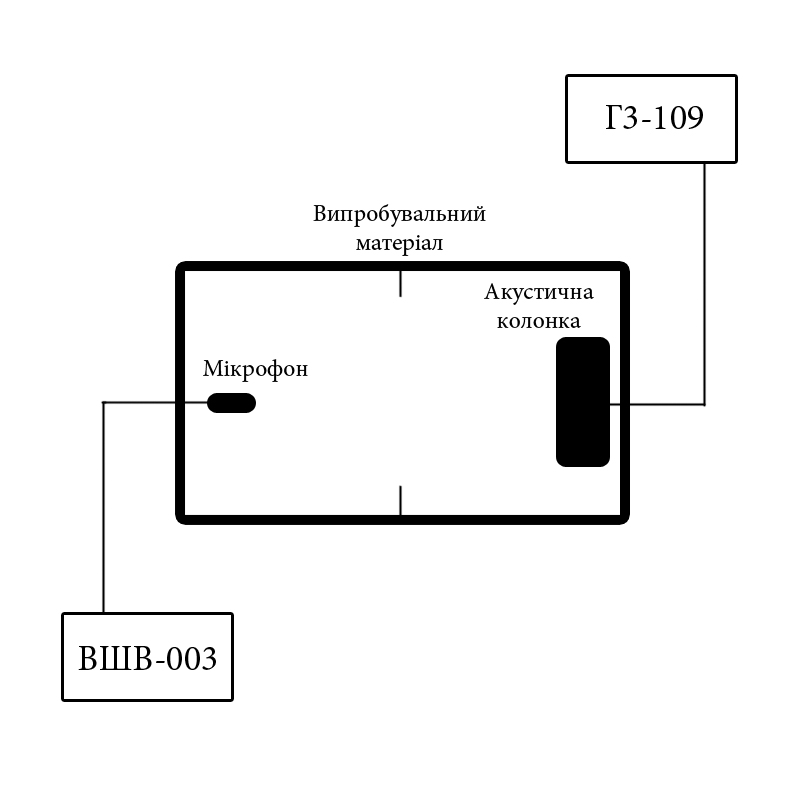

Рисунок 5.1 Структурная схема измерительной установки

Для этого необходимо включить прибор в сеть. Кнопки «V», I кН и ФИЛЬТР ОКТАВНЫЕ должны быть отключены (т.е. в отжатом состоянии).

Переключатели прибора установить в положения:

ДЕЛИТЕЛЬ, дБ 1 - 80;

ДЕЛИТЕЛЬ, дБ 2 - 50;

ФИЛЬТРЫ - B;

РОД РАБОТЫ - F .

5.2 Включить источник шума, и произвести измерения уровней звука в дБА. Если при измерении стрелка показывающего прибора находится в начале шкалы, то она выводится в сектор 0-10 шкалы децибел сначала переключателем ДЕЛИТЕЛЬ, дБ 1 , а затем переключателем ДЕЛИТЕЛЬ, дБ 2. Если периодически загорается индикатор ПЕРЕГУЗ, то переключите ДЕЛИТЕЛЬ, дБ 1 на более высокий уровень.

Отсчет показания по прибору производится суммированием переключателей ДЕЛИТЕЛЬ, дБ 1 , ДЕЛИТЕЛЬ, дБ 2 и стрелочного прибора.

Пример:

а) ДЕЛИТЕЛЬ, дБ 1 - 50 дБ;

б) ДЕЛИТЕЛЬ, дБ 2 - 40 дБ;

в) по шкале прибора - 6 дБ.

Результат: 96 дБ.

Для удобства расчета используйте световое табло, которое фиксирует сумму положений переключателя ДЕЛИТЕЛЬ, дБ 1, 2 по

шкале дБ напротив светящегося светодиода.

Поскольку результат измерения получен при А – коррекции, то в отчете соответствующие данные должны быть обозначены дБА.

Измеряемое значение уровня звука, занести в табл. 7.1. протокола проведения эксперимента.

5.3 Затем необходимо нажать кнопку ФИЛЬТРЫ ОКТАВНЫЕ, и, переключая переключатель, ФИЛЬТРЫ OKTAВHЫE, включайте необходимые октавные фильтры, устанавливая переключатель в положения 250, 500, 1000, 2000, 4000 Гц, что соответствует регламентируемому санитарными нормами частотному диапазону.

При этих измерениях стрелка показывавшего прибора устанавливается в сектор 0-10 шкалы децибел только переключателем ДЕЛИТЕЛЬ, дБ 2. Переключатель ДЕЛИТЕЛЬ, дБ 1 должен оставаться в том положении, которое он занимал при измерении уровней звука по общему уровню.

5.4. Считывание показаний октавных уровней звукового давления производить со шкалы показывающего прибора согласно указаниям п. 6.1.1 с занесением наблюдаемых данных в табл.7.1. протокола.

5.5. После измерений необходимо выключить прибор, для чего переключатель РОД РАБОТЫ устанавливается в положение ОТК. Переключатели ДЕЛИТЕЛЬ, дБ 1 и ДЕЛИТЕЛЬ, дБ 2 установить соответственно в положения 80 и 50.

5.6. Отключить прибор из сети и выключить источник шума.
