3.2.6. Местные отсосы при пульверизационной окраске изделий.
Местные отсосы при пульверизационной окраске изделий выполняется в виде специальных камер, в которых производится работа по окраске изделий распыляемой краской. Устройство окрасочных камер с удалением воздуха из них способствует обеспечению на рабочих местах концентраций, не превышающих ПДК. На рис. 24 показана конструкция окрасочной камеры для окраски мелких изделий, которая, с целью обеспечения чистоты атмосферного воздуха, оборудована гидравлическим фильтром – гидрофильтром.

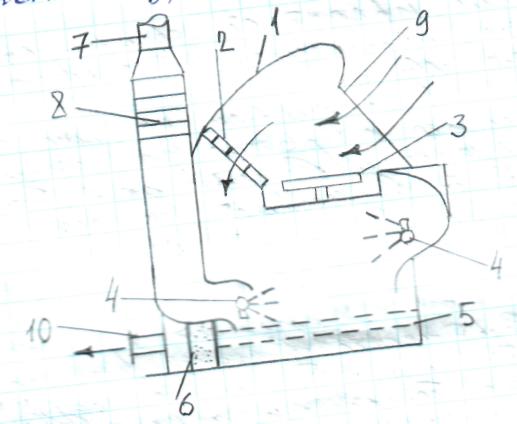

Рис.24
1 – корпус камеры
2 – краскозадерживающая решетка
3 – поворотный стол
4 – форсунки гидрофильтра
5 – ванна гидрофильтра
6 – гравийный фильтр
7 – патрубок, присоединенный к местной вытяжной вентиляции
8 – сепаратор, выполняющий функцию каплеуловителя
9 – рабочий проем окрасочной камеры
10 – патрубок для присоединения насоса подающего оборотную воду.
Для обеспечения невыбивания летучих паров растворителей красок из рабочего проема 9 камеры в нем должна обеспечиваться в зависимости от растворителя скорость всасывания воздуха 0,7-1,7 м/с.
4.Аэрация производственных помещений промышленных зданий
Аэрация представляет организованную естественную приточно-вытяжную вентиляцию, которая осуществляется через устраиваемые в наружных стенах здания и фонаря кровли специальные открывающиеся отверстия за счет разности давления снаружи и внутри здания. Эта разность возникает за счет различных температур воздуха, а следовательно и плотностей наружного и внутреннего воздуха, а так же за счет действия на здание ветра. Если при механической приточно-вытяжной вентиляции в помещении создаются сравнительно небольшие воздухообмены при достаточно больших давлениях, создаваемых вентилятором, примерно в диапазоне 300-1500 Па, то при аэрации в помещении создаются большие организованные воздухообмены, гораздо большие, чем при механической вентиляции при больших значениях располагаемых давлений порядка нескольких Па.
Преимуществом аэрации является то, что большие объемы воздуха подаются в цех и удаляются из него без применения вентиляторов и воздуховодов, т.е. естественным путем.
Аэрация производственных помещений является могучим средством снижения температуры воздуха в рабочей зоне в цехах со значительными избытками теплоты (литейных, кузнечных, термических, машиностроительных заводов, в цехах металлургических заводов, стекольных). В большинстве случаев одновременно с аэрацией целесообразно выполнять в цехах механическую приточно-вытяжную вентиляцию, при этом механическая вентиляция и аэрация взаимно дополняют друг друга и увеличивают общий воздухообмен помещения.
В настоящее время в инженерной практике находят применения два метода расчета аэрации производственных помещений:
1) метод «фиктивных давлений»
2) метод, учитывающий температурное расслоение воздуха по высоте производственного помещения и образования «температурного перекрытия» – т.е. «тепловой подушки».
Второй метод был разработан в 70-80хх гг. прошлого века в институте ЦНИИ «Промзданий» профессором Шепелевым и его учениками. Этот метод содержит значительный математический аппарат и прошел апробацию при экспериментальных исследованиях на моделях зданий и натуральных условиях.
