Исследование способов оценки качества регулирования САУ ЭПС

Методические указания к лабораторной работе

Санкт-Петербург

2013

Цель исследования - изучение характерных параметров логарифмических частотных характеристик разомкнутой системы, определяющих основные показатели качества регулирования замкнутой системы автоматического управления (САУ) в переходных режимах при возмущающих воздействиях на систему.

1 Частотный метод оценки качества регулирования

Динамические свойства устойчивой САУ принято оценивать по виду переходных процессов, возникающих при воздействиях на систему возмущающих факторов. Требования, определяющие приемлемость функционирования системы автоматического управления в переходных режимах, объединяются понятием качества регулирования. Эти требования сформированы практикой создания систем автоматического управления, настройки их рабочих режимов и определяются совокупностью показателей качества регулирования.

Показатели качества регулирования позволяют сделать количественную оценку характерных особенностей переходного процесса выходной переменной при ступенчатых изменениях задающего Dg×1(t) или возмущающего DZ×1(t) воздействий.

Применяются следующие основные показатели качества регулирования:

- максимальное перерегулирование выходной переменной ,

- допустимая ошибка регулирования DY_доп,

- степень колебательности процесса регулирования m,

- период колебаний процесса регулирования t,

- время регулирования t_p.

Перерегулированием называют экстремальное отклонение выходной переменной относительно ее установившегося уровня при протекании переходного процесса автоматического регулирования.

Максимальным перерегулированием называют максимальное превышение выходной переменной установившегося уровня (pис.2,а), отнесенное к ее установившемуся уровню :

Допустимой ошибкой регулирования называют заранее установленные допустимые отклонения выходной переменной пределах ±DY_доп относительно установившегося уровня. Допустимую ошибку регулирования обычно принимают равной DY_доп =± (0,02...0,05)Y_уст (pис.2,а)

Степенью колебательности m называют число знакопеременных перерегулирований переходного процесса выходной переменной y(t), превышающих по величине допустимую ошибку регулирования ±DY_доп. Для монотонного переходного процесса m=0 (рис.2,б), для апериодического - m=1, для мало-колебательного - m=2...3, для колебательного - m≥4.

Период колебаний t представляет собой интервал времени между двумя смежными максимумами перерегулирования колебательного процесса изменения выходной переменной (рис.2,б).

Время регулирования t_p характеризует длительность протекания переходного процесса от начала ступенчатого воздействия на систему до затухания переходного процесса выходной переменной y(t) в пределах допустимой величины её отклонения относительно установившегося уровня.

Рис. 1.

Инженерный частотный метод оценки качества регулирования системы автоматического управления основан на использовании логарифмических частотных характеристик (ЛЧХ) разомкнутой системы, приведенной к одноконтурной.

Логарифмическая амплитудно-частотная характеристика (ЛАЧХ) показывает, как изменяются в логарифмическом масштабе усиление амплитуды гармонических сигналов, передаваемых звеном или системой, в зависимости от логарифма угловой частоты. Для количественного выражения ординат ЛАЧХ использована логарифмическая единица усиления мощности гармонического сигнала 1бел [Б], применяемая в акустике. Она характеризует усиление мощности сигнала в 10 раз. В теории автоматического управления используют понятие усиления амплитуды гармонического сигнала. Мощность гармонического сигнала пропорциональна квадрату его амплитуды, поэтому единице усиления мощности 1 бел соответствует усиление амплитуды сигнала в раза. Практически используют дольную единицу - децибел (1дБ=0,1Б), соответствующую усилению мощности сигнала в раза и увеличению амплитуды в раза. Логарифмы угловой частоты выражаются в декадах; 1 дек соответствует увеличению частоты в 10 раз.

Достоинством частотного метода исследования САУ является простота построения ЛАЧХ, основанная на графоаналитическом сложении линеаризованных табличных характеристик, в соответствии с главной передаточной функцией разомкнутой системы, содержащей табличные передаточные функции звеньев направленного действия.

Аналитическая оценка качества регулирования замкнутой системы основана на сопоставлении переходных функций замкнутой системы автоматического регулирования с логарифмическими частотными характеристиками разомкнутой системы.

Принятый для анализа 3-й порядок системы автоматического регулирования позволяет установить связь между параметрами САУ, характерными особенностями ЛАЧХ разомкнутой системы и количественными показателями качества регулирования, определяемыми переходной функцией замкнутой системы. С другой стороны, закономерности, установленные применительно к системе 3-го порядка, можно распространить на системы более высоких порядков, поскольку система 3-го порядка достаточно полно отображает основные свойства систем автоматического регулирования более высоких порядков.

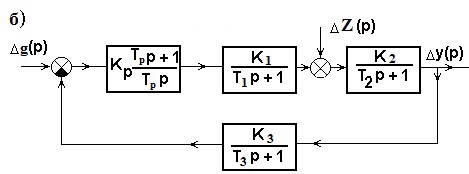

В зависимости от закона регулирования пропорционального или пропорционально-интегрального структурная схема системы 3-го порядка может иметь вид, показанный на рис.1,а или1,б.

Рис.2.

Операторные передаточные функции разомкнутой САУ с пропорциональным и пропорционально-интегральным законами регулирования, определяющие форму ЛАЧХ, характеризуются следующими выражениями:

- для САУ с П-регулятором:

; (1)

- для САУ с ПИ-регулятором:

. (2)

В выражениях (1) и (2) общий коэффициент усиления обозначен:

. (3)

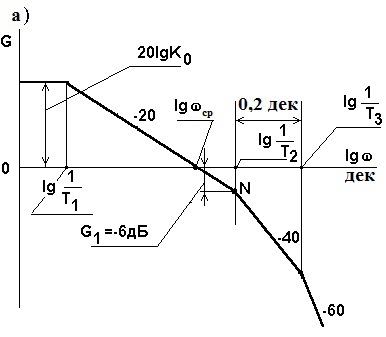

В соответствии законами регулирования, пропорциональным и пропорционально-интегральным, ЛАЧХ разомкнутых систем можно подразделить на два вида. Графики линеаризованных ЛАЧХ для САУ с пропорциональным и пропорционально-интегральным законами регулирования показаны соответственно на рис.3,а и б. С целью конкретизации связи динамических параметров структурных звеньев САУ с формой графиков ЛАЧХ условно принято соотношение постоянных времени и для регулятора с пропорционально-интегральным законом регулирования .

Ордината точки пересечения ЛАЧХ оси ординат для САУ с пропорциональным законом регулирования определяется величиной общего коэффициента усиления , для САУ с пропорционально-интегральным законом регулирования - величиной . Частота среза ЛАЧХ в обоих случаях, с учетом принятой настройки регуляторов на апериодический или малоколебательный процесс регулирования и постоянной времени ПИ-регулятора , определяется следующим выражением:

. (4)

Изменение крутизны наклона линейного отрезка ЛАЧХ с минус 20 дБ/дек на минус 40 дБ/дек правее частоты среза в точке N с ординатой G₁ происходит при логарифмической частоте .

Рис.3
