Тема 8. Епн і ео насосної станції
Коротка х-ка насосної станції і споживачів ЕЕ
Насосна станція призначена для мілеорації. Вона має машинний зал, ремонтний відділ, агрегатну, зварювальний пост, службові, битові і допоміжні приміщення.
НС отримує ЕП з державної районної ел. станції (ГРЕС) по повітряній ЛЕП-35. відстань від ГРЕС до свої ТП – 5 км. Трансформаторна підстанція (ТП) знаходиться в не приміщенні НС на відстані 10 км.
Споживачі ЕЕ по надійності 2 і 3 категорії. К-ть робочих змін – 3.
Основними споживачами є 5 потужних автоматизованих насосних агрегатів.грунт в районі приміщення – глшина з температурою +10°С. Каркас приміщення і ТП збудований блок-секцій довжиною 6 м кожен.
Приміщення НС А*В*Н=42*30*7 м.
Всі приміщення, крім машинного залу 2-х етажні висотою 2,8 м.
Перелік ЕО НС представлені в таб.3.8.
Потужність ел. споживача вказана для 1 ЕС.

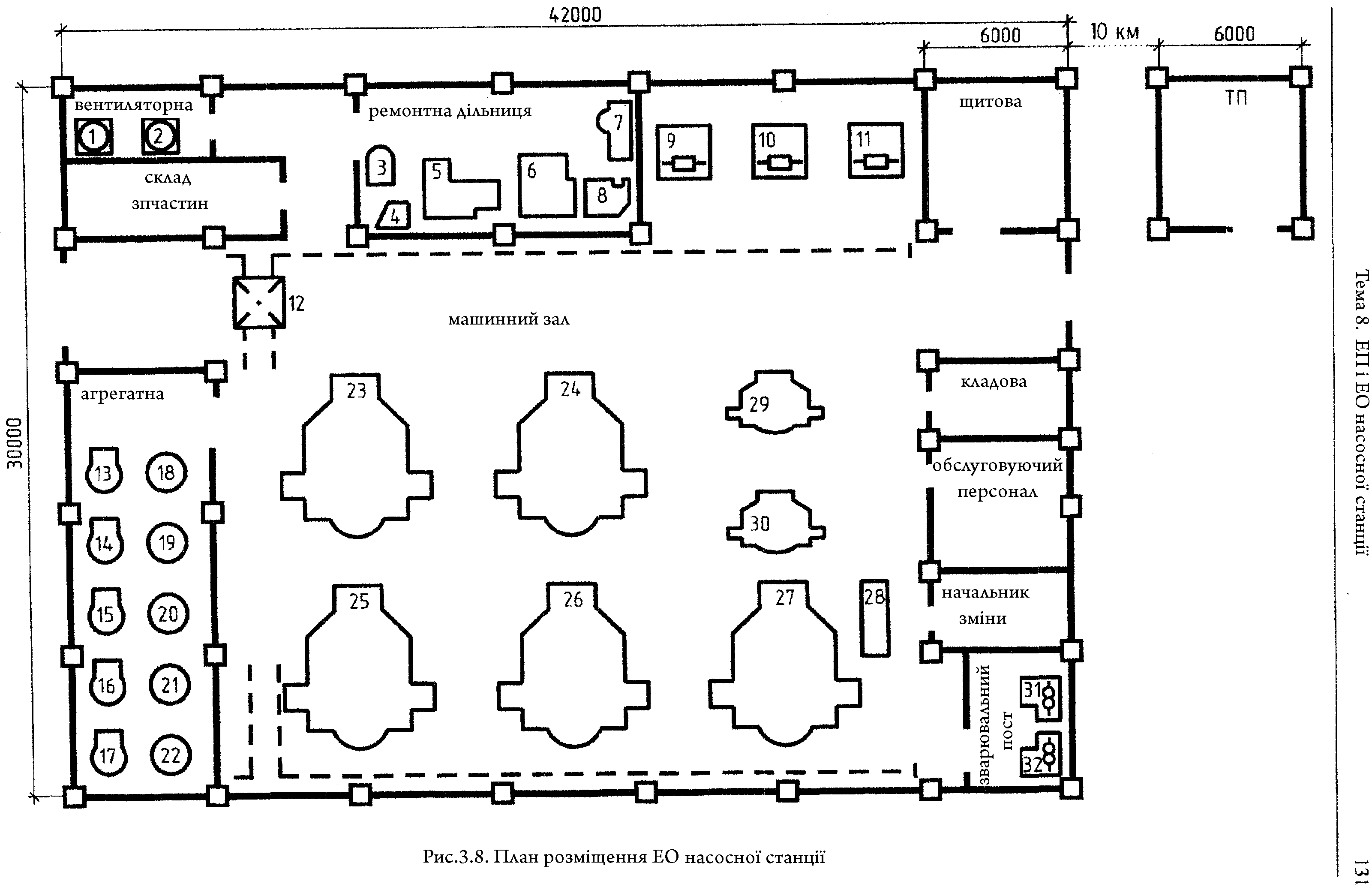

Розположення основного ЕО ЕПН показано на плані.
Таблиця 3.8. перелік ЕО НС
№ на плані |
Назва ЕО |
варіант |
примітка |
||
1 |
2 |
3 |
|||
Реп,кВт |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
1,2 |
вентилятор |
5 |
8 |
10 |
|
3 |
Свердлильний ст.. |
3,4 |
4,2 |
2,8 |
1-фазний |
4 |
Заточний ст. |
2,2 |
2,5 |
1,8 |
1-фазний |
5 |
Токарно-револьверний ст. |
22 |
28 |
25 |
|
6 |
Фрезерний ст.. |
10 |
9,6 |
8,5 |
|
7 |
Круглошліфувальний ст. |
5,5 |
6,2 |
7,8 |
|
8 |
Різьбонарізний ст. |
8 |
6 |
7 |
|
9…11 |
Ел. обігрівач |
15,5 |
12,5 |
17,5 |
|
12 |
Кран мостовий |
30,8кВА |
40,2кВА |
28,6кВА |
ПВ=25% |
13..17 |
ЕД вакуумних насосів |
8 |
6 |
5 |
|
18..22 |
ЕД заслонок |
1,2 |
0,8 |
1,5 |
1-фазний |
23..27 |
Насосні агрегати |
630 |
250 |
360 |
|
28 |
Щит сигналізації |
1,1 |
0,8 |
1,2 |
1-фазний |
29,30 |
Дренажні насоси |
9,5 |
11,2 |
8,4 |
|
31,32 |
Зварочні агрегати |
15кВА |
12кВА |
12,5кВА |
ПВ=40% |
Тема 9. Епн і ео навчальних майстернь
Коротка х-ка навчальних майстерень і споживачів ЕО
Непризначена для практичної підготовки навчаючих. Вони являються невід’ємною частиною навчально-матеріальної бази підприємства.
Крім того, Неможна використовувати для створення не складних заказів силами навчаючих потрібним організаціям.
В НМ повинно бути в наявності навчальні. службові, побутові і виробничі приміщення,
ЕПН майстерень відбувається від ТП, розміщеної на відстані 50 м від приміщення, напруга =10 кВ. споживачі ЕЕ відносяться до 2 і 3 категорії надійності ЕПН. Навчально-підготовчий процес – однозмінний. Основні споживачі ЕЕ - верстати різного призначення.
Грунт в районі цеху – супсь з температурою +20°С.
Каркас приміщення і ТП збудований блок-секцій довжиною 6 і 8 м кожен.
Розміри цеху А*В*Н = 40*30*9 м, всі приміщення 2-х етажні висотою 4 м.
Перелік ЕО НМ представлені в таб.3.9.
Потужність ел. споживача вказана для 1 ЕС.
Розположення основного ЕО НМ показано на плані.
Таблиця 3.9. перелік ЕО НМ
№ на плані |
Назва ЕО |
варіант |
примітка |
||
1 |
2 |
3 |
|||
Реп,кВт |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
1…3 |
Деревооброб. Вр. |
6 |
12,5 |
3,5 |
|
4…7 |
Заточний вр. |
2,3 |
2,8 |
3,2 |
1-фазний |
8…11 |
Свердлильний вр. |
7,5 |
3,5 |
4,2 |
|
12 |
Вентилятор витяжний |
4,5 |
7,2 |
3,2 |
|
13 |
Вентилятор проточний |
5 |
8,5 |
4,5 |
|
14..17 |
Зварний агрегат |
14кВА |
18кВА |
16кВА |
1-фазний ПВ = 60% |
18..21 |
Токарний вр. |
3,8 |
6,3 |
5,7 |
|
22..25 |
Круглошліфувальний ст. |
5,2 |
4,8 |
6,5 |
|
26..28 |
Фрезерний ст. |
8 |
7,5 |
4,8 |
|
29..33 |
Гвинторізні вр. |
3,2 |
2,5 |
256 |
|
34..38 |
Різьбонарізні вр. |
8,1 |
6,2 |
4,2 |
|
