Тем7. Епо і ео механічного цеху серійного виробництва Коротка характеристика виробництва і користувачів ее
Механічний цех серійного виробництва (МЦСП) призначений для серійного виробництва продукції для заводу тяжкого машинобудування.
Він є допоміжною ланкою в цепі промислового виробництва заводу.
Цех має верстатний відділ, виробничі, допоміжні, побутові і службові приміщення. ЕПО виробляється від ГПП напругою 6 і 10 кВ, розташованої на території заводу на відстані 1,2км від цеху. Від енергосистеми до ГПП – 12км.
Кількість робочих змін – 2.
Споживачі цеху відносяться до 1, 2 і 3 категорії надійності ЕПО.
Грунт в районі цеху – глина з температурою +10 ºС.
Каркас приміщення змонтований з блоків-секцій довжиною 4м кожен.
Розміри цеха А×В×Н = 48×32×8м.
Всі допоміжні приміщення двоповерхові висотою 3,5м.
Перелік обладнання АЦ вказано в таблиці 3.7.
Потужність електроспоживання (Рес ) вказано для одного електроприймача.

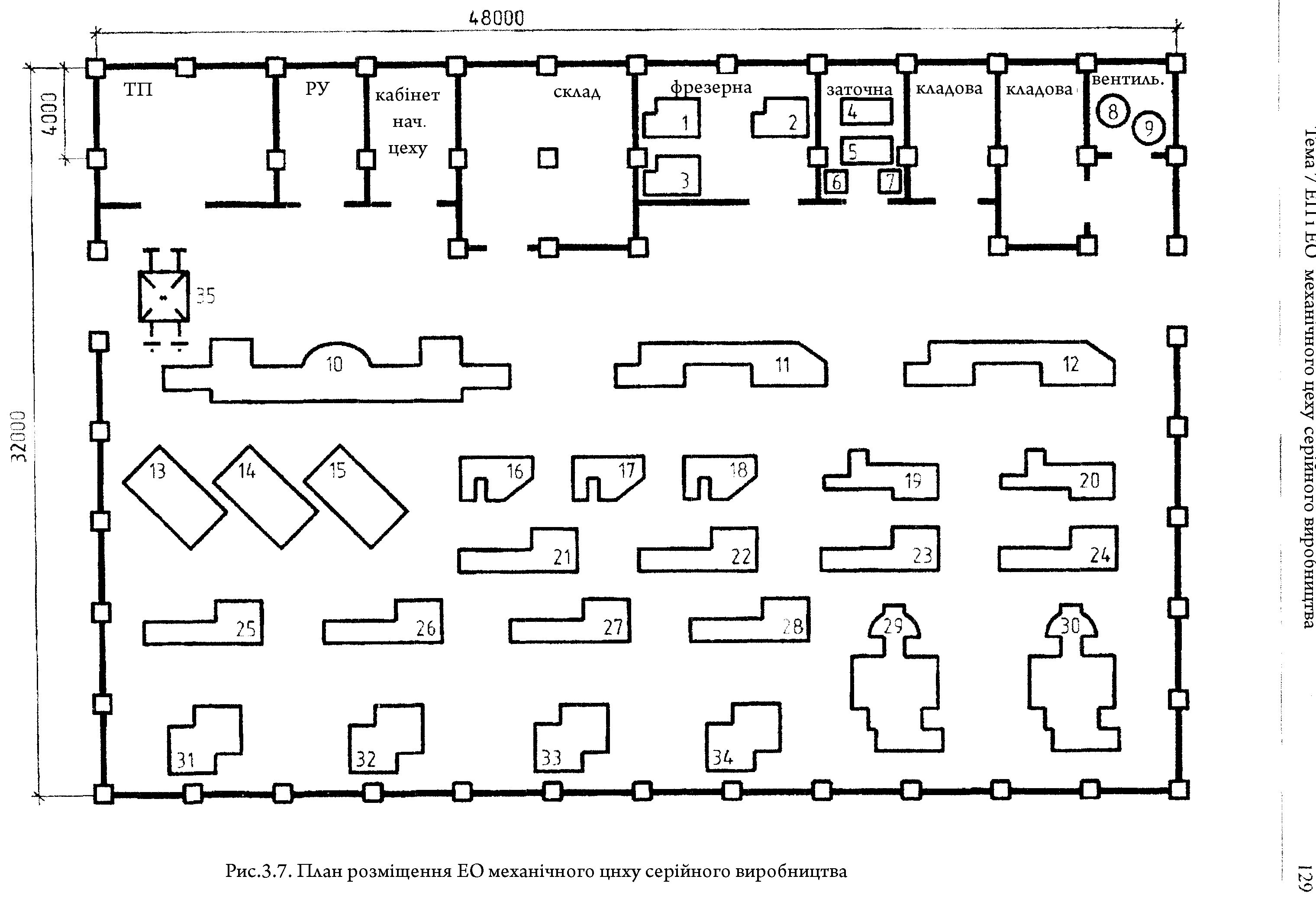

Розміщення основного обладнання цеха обробки корпусних деталей вказано на плані (рис. 3.7).
Таблиця 3.7. Перелік ЕО механічного цеху серійного виробництва.
№ на плані |
Найменування ЕО |
Вариант |
Примітка |
||
1 |
2 |
3 |
|
||
|
|
||||
1 |
2 |
3 |
4 |
5 |
6 |
1…3 |
Карусельний фрезерний верстат |
11 |
12 |
10 |
|
4,5 |
Верстат заточний |
3,4 |
2,8 |
3,2 |
1-фазні |
6,7 |
Верстат наждачний |
1,5 |
1,2 |
1,6 |
1-фазні |
8 |
Вентилятор приточний |
30 |
25 |
32 |
|
9 |
Вентилятор витяжний |
28 |
23 |
30 |
|
10 |
Продольно-строгальний верстат |
63,8 |
54 |
52,5 |
|
11,12 |
Плоско-щліфувальний верстат |
38 |
42 |
24 |
|
13…15 |
Продольно-фрезерний верстат |
24,5 |
20,5 |
18,5 |
|
16…18 |
Різьбонарізний верстат |
10 |
8 |
5 |
|
19,20 |
Токарно-револьверний верстат |
15 |
17 |
22 |
|
21…28 |
Полу автомат фрезерний |
11,5 |
12,5 |
10,5 |
|
29,30 |
Зубофрезерний верстат |
38 |
27 |
19 |
|
31…34 |
Полу автомат зубофрезерний |
9,5 |
10,2 |
8,5 |
|
35 |
Кран мостовий |
30кВ·А |
27кВ·А |
32кВ·А |
ПВ = 60% cos φ =0,92 |
