Тема 2. Епо і ео дільниці ковально - пресового цеху Коротка характеристика виробництва і користувачів ее
Дільниця ковально – пресового цеху (КПЦ) використовується для підготовки металу до обробки.
Він має верстатний відділ, в якому встановлення обладнання: обдиральні станки типу РТ – 21001 і РТ – 503, електротермічні установки, ковально – пресорні машини, мостові крани та ін. Дільниця передбачає наявність приміщення для цехової ТП, вентиляторної, інструментальної, складів для побутових потреб та ін.
ЕПО проявляється від ГПП. Проміжок від ГПП до цехової ТП – 1,4км., а від ЕНС до ГПП – 12км. Напруга на ГПП - 6 і 10 кВ.
Кількість робочих змін – 2.
Споживачі дільниці мають 2 і 3 категорії надійності ЕПО.
Грунт в районі КПЦ – суглинка з температурою +15 ºС. від цієї ж цехової ТП намічається ЕПО при розширюванні верстатного парку.
Додаткове навантаження КПЦ в перспективі складе:
Рдод = 683 кВт, Q дод = 828 кВАр, Кn = 0,5
Каркас споруди змонтований з блоків – секцій довжиною 8м. кожен.
Розміри дільниці А×В ×С = 96×56×10м.
Допоміжні приміщення двоповерхові висотою 4м.
Перелік обладнання дільниці КПЦ представлений у таблиці 3.2.
Потужність електроспоживання (Рес) вказана для одного електроприймача.

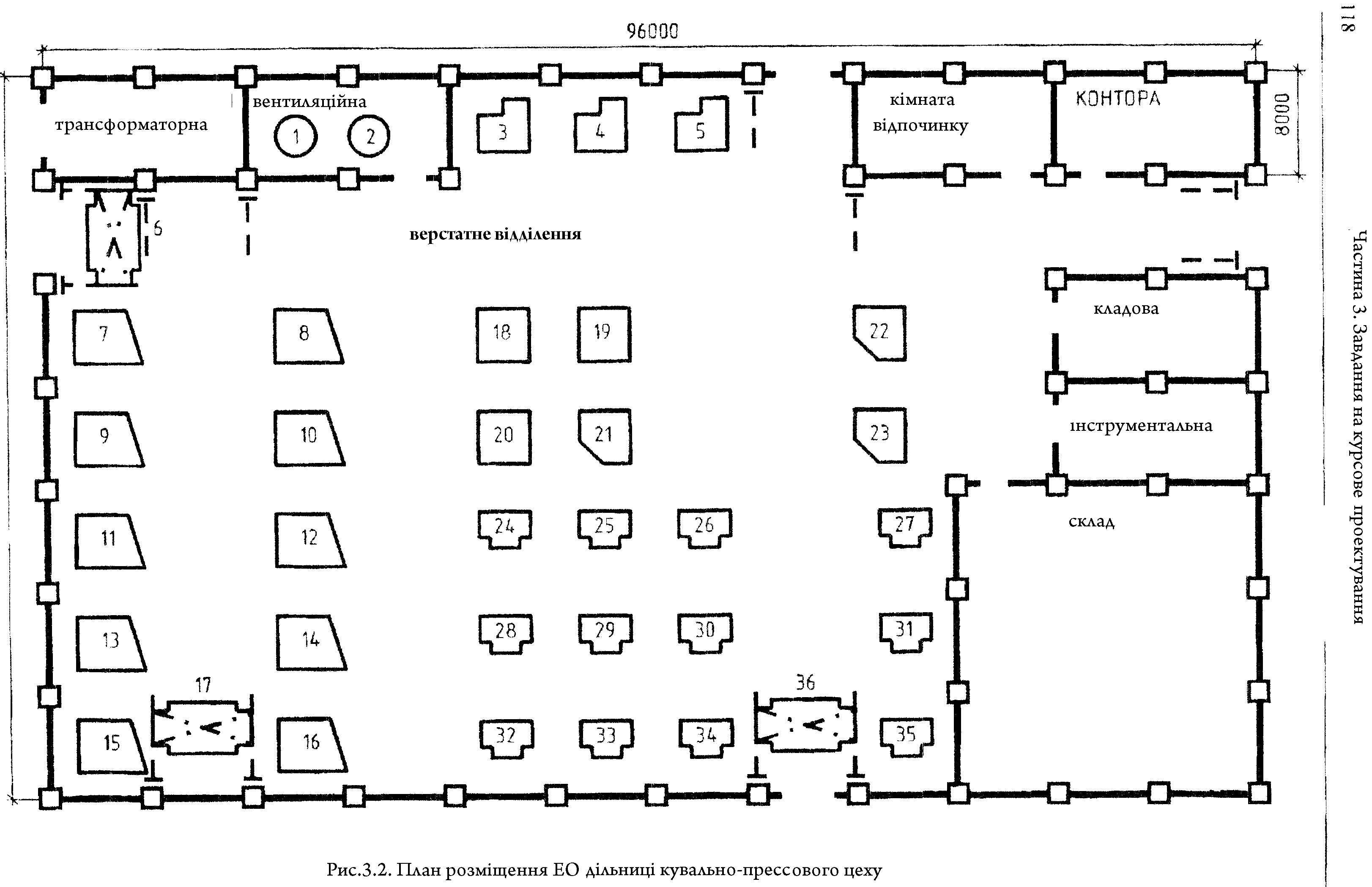

Розміщення основного обладнання вказано на плані (рис. 3.2).
Таблиця 3.2. Перелік ЕО дільниці ковально – пресового цеху
№ на плані |
Найменування ЕО |
Вариант |
Примітка |
||
1 |
2 |
3 |
|
||
Рес, кВт |
|
||||
1 |
2 |
3 |
4 |
5 |
6 |
1 |
Вентилятор витяжний |
55 |
40 |
50 |
|
2 |
Вентилятор приточний |
75 |
60 |
70 |
|
3…5 |
Електротермічні установки |
20 |
15 |
18 |
|
6,17,36 |
Крани мостові |
30кВ·А |
25кВ·А |
20кВ·А |
ПВ = 25% |
7…16 |
Обдиральні верстати типу РТ-503 |
37 |
21 |
25 |
|
18…20 |
Кривошипні КПМ |
15 |
10 |
12 |
|
21…23 |
Фрикційні КПМ |
7,5 |
4,5 |
5,5 |
|
24…35 |
Обдиральні верстати типу РТ-21001 |
21 |
17 |
19 |
|
Тема 3. Епо і ео електромеханічного цеху Коротка характеристика виробництва і користувачів ее
Електромеханічний цем (ЕМЦ) призначений для підготовки заготівок з металу для електричних машин з послідуючою їх обробкою різними способами.
Він являється одним з цехів металургійного заводу виплавляючого і обробляючого метал. ЕМЦ має верстатний відділ, в якому встановлено штатне обладнання: злиткообдиральні, токарні, фрезерні, стругальні, анодно-механічні станки та ін.
В цеху передбачені приміщення для цехової ТП, вентиляторної, інструментальної, для побутових потреб та ін. ЕМЦ отримує ЕПО від підстанції глибокого вводу (ПГВ). Проміжок від ПГВ до цехової ТП -0,5км., а від ЕНС до ПГВ - 10км. Напруга на ПГВ – 10 кВ.
Кількість робочих змін – 2.
Споживачі ЕЕ цеха мають 2 і 3 категорії надійності ЕПО.
Грунт в районі ЕМЦ пісок з температурою +20 ºС.
Каркас будівлі цеха змонтований з блоків-цехів довжиною 8 і 9 м. кожен.
Розміри цеха А×В×Н = 48×30×9м.
Допоміжні приміщення двоповерховою висотою 4м.
Перелік обладнання ЕМЦ вказано в таблиці 3.3.
Потужність електроспоживання (Рес) вказана для одного електроприймача

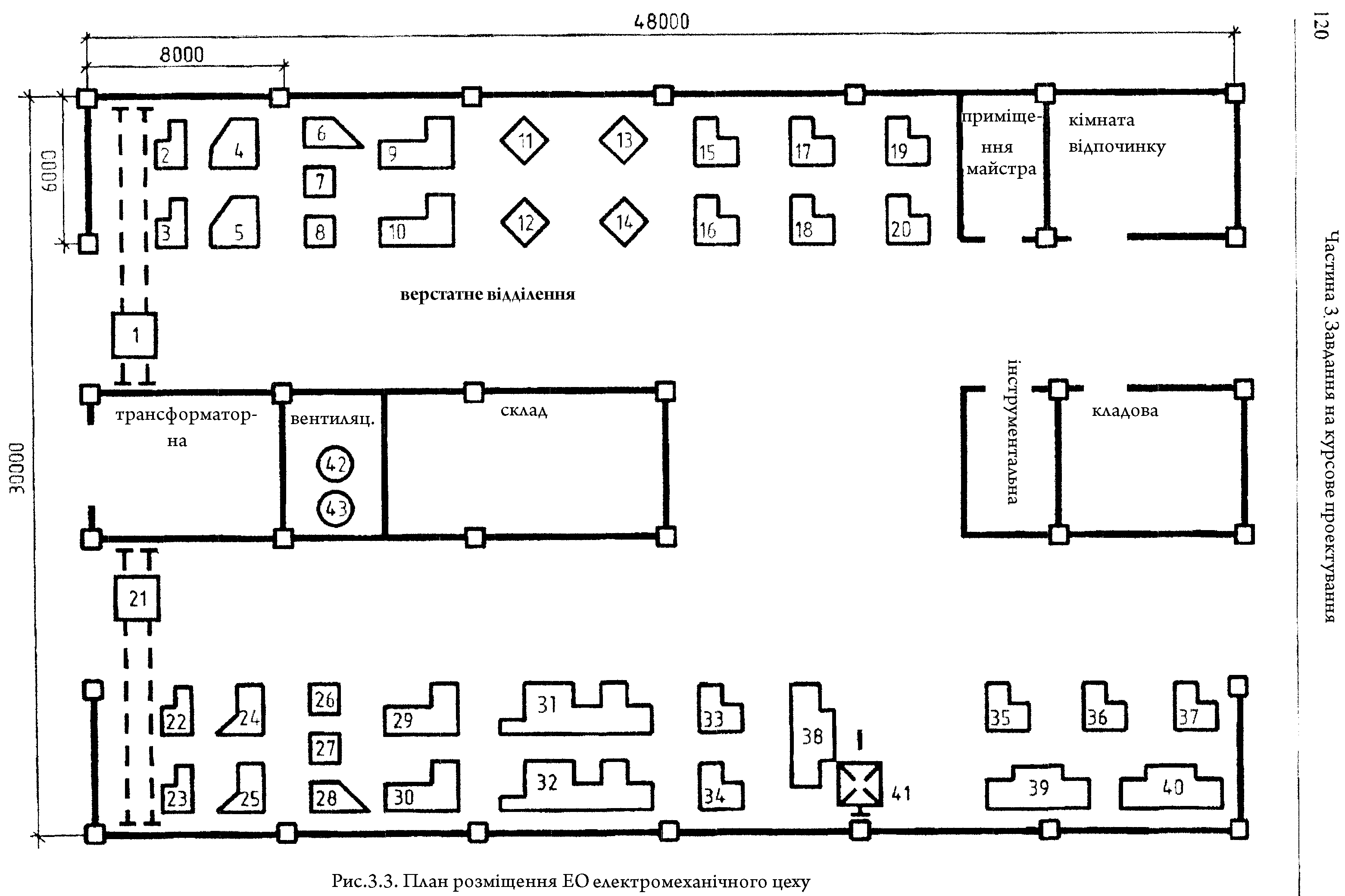

Розміщення основного обладнання вказано на плані (рис. 3.3).
Таблиця 3.3. Перелік ЕО електромеханічного цеху.
№ на плані |
Найменування ЕО |
Вариант |
Примітка |
||
1 |
2 |
3 |
|
||
Рес, кВт |
|
||||
1 |
2 |
3 |
4 |
5 |
6 |
1,21 |
Крани мостові |
30кВ·А |
25кВ·А |
30кВ·А |
ПВ = 25% |
2,3,22,23 |
Маніпулятори електричні |
3,2 |
3,5 |
2,8 |
|
6,28 |
Точильно-шліфувальні верстати |
2 |
1,8 |
2,2 |
|
7,8,26,27 |
Настольно - свердлильні верстати |
2,2 |
2 |
1,5 |
|
9,10,29,30 |
Токарні полуавтомати |
10 |
9,5 |
9,2 |
|
11…14 |
Токарні верстати |
13 |
10,5 |
11 |
|
15…20, 33…37 |
Злиткообдиральні верстати |
3 |
1,5 |
2 |
|
24,25 |
Горизонтально-фрезерні верстати |
7 |
7,5 |
5,5 |
|
31,32 |
Продольно-стругальні верстати |
10 |
9,5 |
7,8 |
|
38…40 |
Анодно-механічні верстати |
75 |
65 |
60 |
|
41 |
Тельфер |
5 |
5 |
5 |
|
42,43
|
Вентилятори |
4,5 |
4 |
6 |
|
