Тема 19.Епн і ео будівної площадки житлового будинку
К-ка х-ка буд. площадки і споживачів ЕЕ.
БП призначена для будівництва 12-поверхового будинку з монолітного желізо-бетону. Дім є складовою частиною микрорайону. Територія буд. Майданчика потребує тимчасових виробничих, побутових і допоміжних споруд.
Будівні механізми розволожені по місці будування.
Транспортно-підйомні операції виконуються: башеним краном, вантаж. Транспортерами та іншим.
БП отримує ЕПН від КТП, розміщеної на буд.майдан. робоче освітлення виготовлено на желізобетонних опорах, розміщених по периметру, охоронні світильники, сигнальні.
Споживачі ЕЕ – 2 категорії надійності ЕПН.висота додаткових приміщень – 3,2 м. будівний модуль – 3,6 м. розмір А*В = 50*30 м.
Перелік ЕО ПУ даний в таб.3.19.
Потужність ел. споживача вказана для 1 ЕС.
Розположення основного ЕО показано на плані. таб.3.19.
№ на плані |
Назва ЕО |
варіант |
примітка |
||
1 |
2 |
3 |
|||
Реп,кВт |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
1,2 |
Зварні тр-ри |
20кВА |
32кВА |
28КВА |
ПВ=25% |
3 |
Токарно-гвинторіз вр. |
10,5 |
9,5 |
7,5 |
|
4 |
Трубогинний вр. |
2,2 |
2,4 |
2,2 |
|
5 |
Ножиці мех.. |
3,2 |
3 |
2,8 |
|
6,11 |
Транспортер |
5 |
12 |
10 |
|
7,27 |
Кран-погр. |
18,2 |
15,5 |
28 |
ПВ=50% |
8 |
Башенний кран |
41,5 |
37,5 |
34 |
ПВ=60% |
9,10,19,20,22 |
Насоси розтвору |
6,5 |
4,5 |
3,5 |
|
12,14 |
Малярна стан. |
15 |
10 |
12 |
|
15,16 |
Тр-ри термооброб. Бетону |
50ква |
35ква |
63кВА |
ПВ=40% |
17,18, |
Насос вод. |
7,5 |
5,5 |
6,5 |
|
21,23 |
Подємник мачтовий |
12 |
9,5 |
15 |
ПВ=60% |
24 |
Вр.-різець металу |
7 |
5 |
4,5 |
|
25 |
Нуждач.вр. |
1,5 |
3 |
2,5 |
1-фазний |
26 |
Верт.сверд.вр. |
1,2 |
2,5 |
3,2 |
1-фазний |
Тема 20 епн і ео вузлової розподільчої підстанції
К-ка х-ка ВРП і споживачів ЕЕ
ВРП призначена для зв’язку напруг 3 класів:220,110 і 10 кВ.
Складається з 2 авто тр-ів .на стороні ВН встановлено 4 вимикача, на стороні СР по 5 вимикачів, на стороні НН по 12 шкафів.
Автор-ри, відкриті розподільчі пристрої, розміщені на відкритій території, а шкафи у приміщенні.
ВРП обслуговуються і мають ЗПУ з патрульним персоналом. Повинні бути виробничі, додаткові, службові і побутові приміщення.
Споживачі ЕЕ – 1 категорії надійності ЕПН. Грунт в районі цеху - супесь з температурою +12°С.
Каркас приміщення збудований з блок-секцій довжиною 6 і 8 м кожен.
Розмір цеху А*В = 48*30 м.
Всі приміщення, закритого типу і висотою 3,6 м.
Перелік ЕО ПУ даний в таб.3.20.
Потужність ел. споживача вказана для 1 ЕС.

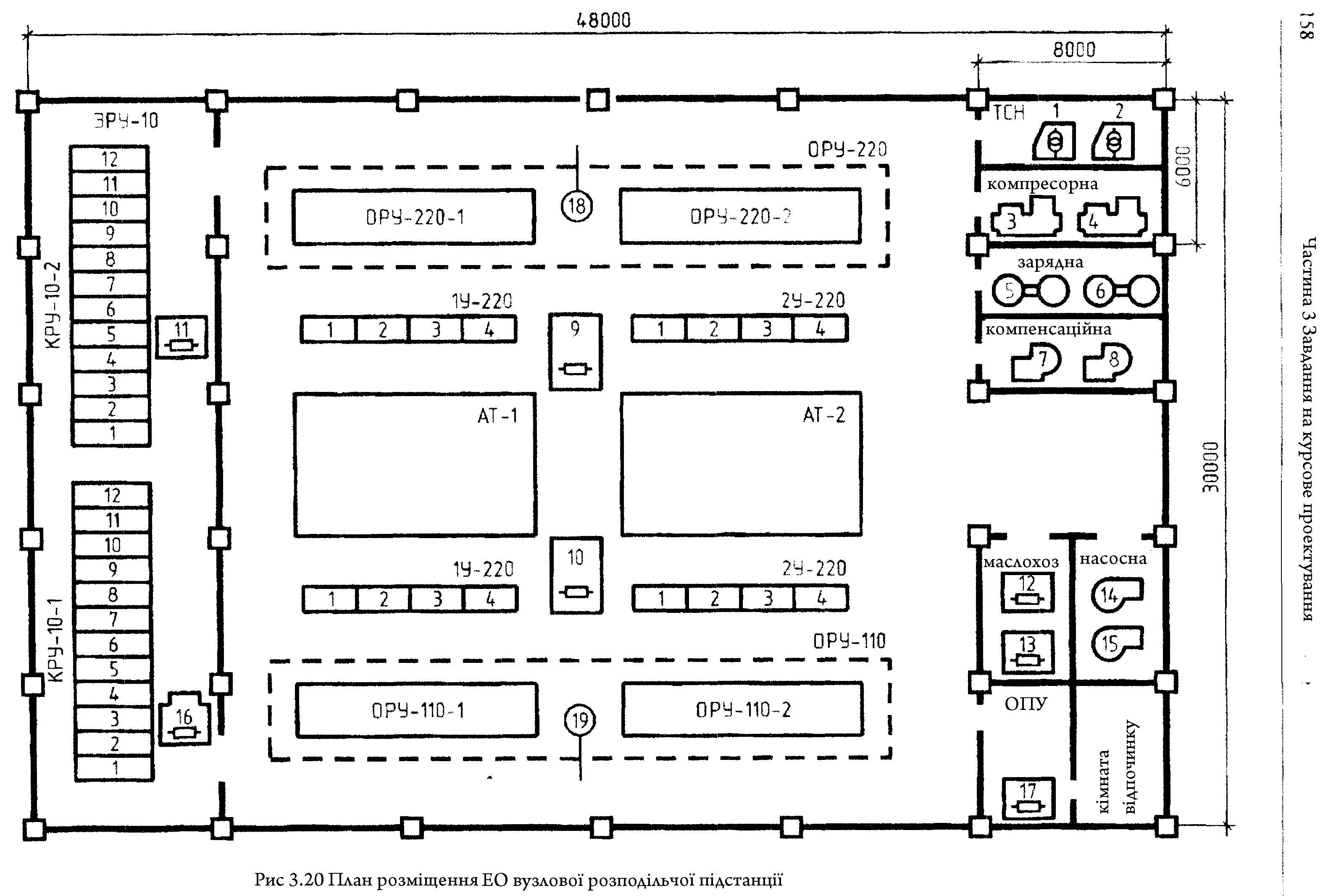

Розположення основного ЕО показано на плані. таб.3.20.
№ на плані |
Назва ЕО |
варіант |
||
1 |
2 |
3 |
||
Реп,кВт |
||||
1 |
2 |
3 |
4 |
5 |
1,2 |
Тр-ри вл. Потреби |
- |
- |
-- |
3,3 |
Компресорні устан. |
20 |
30 |
40 |
5,6 |
Заряд-підзарядні агрегати |
23 |
23 |
23 |
7,8 |
Синхрон.компенс. |
70 |
80 |
90 |
9,10 |
Ел.нагрівач дляв ключ. І прив. |
219,2 |
219,2 |
219,2 |
11 |
Ел.нагрівач шафів. |
24 |
24 |
24 |
12,13 |
Ел.нагрів. тр-ного масла |
75 |
50 |
85 |
14,15 |
Насоси систем.охолод. |
29,6 |
22,6 |
28,6 |
16 |
Отоплення, вентиляція ЗРУ-10 |
6 |
5 |
7 |
17 |
Отоплення, вентиляція ОПУ |
8 |
9 |
11,5 |
18,19 |
Зовні.освітл. |
5 |
7 |
6 |
