Тема 17. Епн і ео пресового відділу цеху
Коротка х-ка підприємства і споживачів ЕЕ
ПУ призначений для штамповки деталей ел.техніч.промисловості. він являється складовою частиною великого заводу ел. виробів.
На ньому є: верстатне відділення, ремонтна майстерня службове, додаткове приміщення. Транспортні операції виконуються з допомогою мостових кранів і наземних ел. візків.
Відділ отримує ЕПН від власної ТП 10/0,4 кВ, розміщено в прибудові. РУ розміщені в верстатному відділу. Від цієї ТП отримує ЕПН 2 додаткових навантаження,(S=250KBA кожен, соsφ=о.8. Кп=0,5) .
Споживачі ЕЕ – 2 категорії надійності ЕПН. К-ть робочих змін – 3.
Грунт в районі цеху - глина з температурою +15°С.
Каркас приміщення збудований з блок-секцій довжиною 6 і 8 м кожен.
Розмір цеху А*В*Н = 48*30*7 м.
Всі приміщення, крім верстатного, 2-х етажної висоти 3,2 м.
Перелік ЕО ПУ даний в таб.3.15.
Потужність ел. споживача вказана для 1 ЕС.

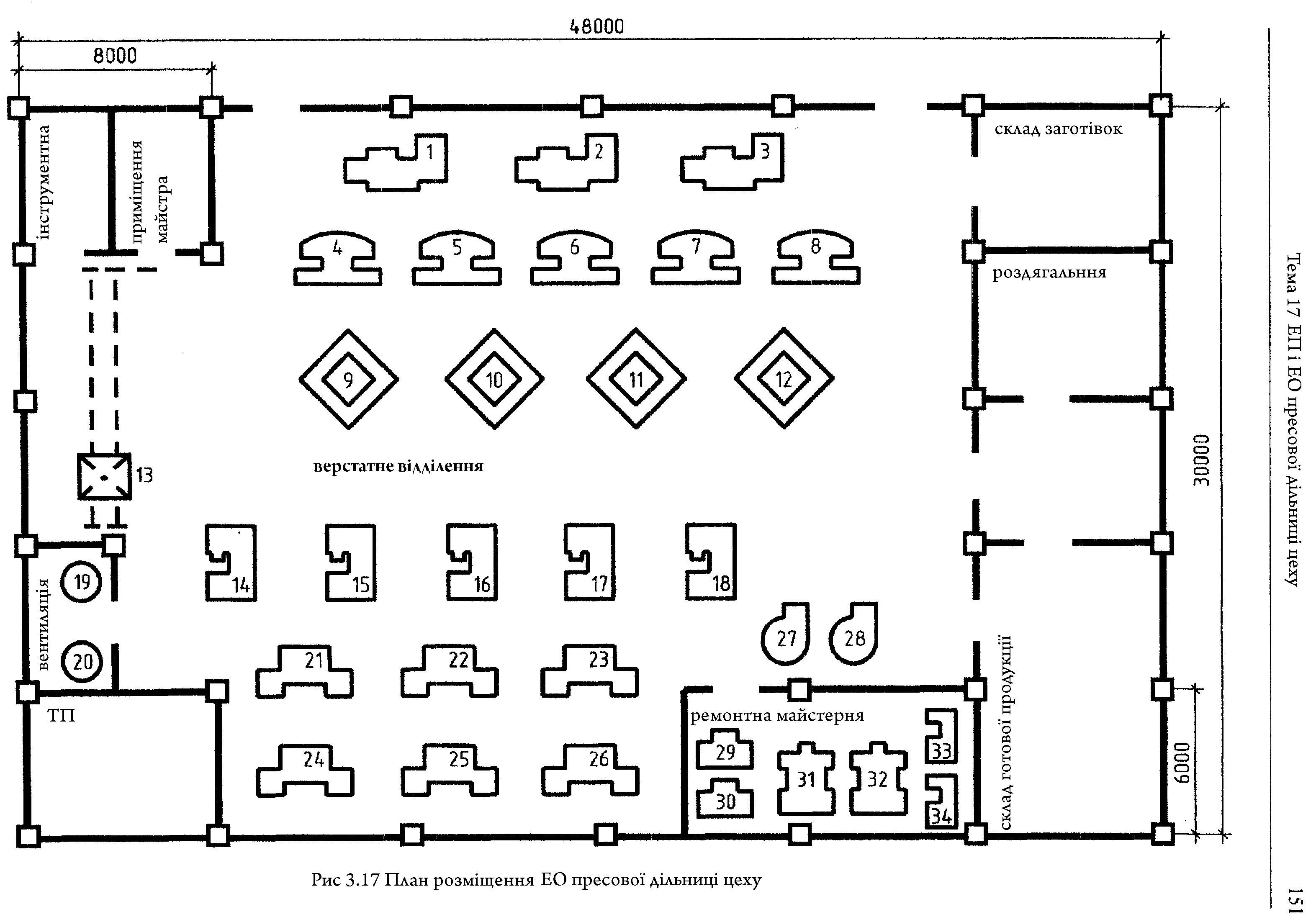

Розположення основного ЕО показано на плані. таб.3.17.
№ на плані |
Назва ЕО |
варіант |
примітка |
|||
1 |
2 |
3 |
||||
Реп,кВт |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
|
1…3 |
Кезнеч.-штамп автом. |
14,5 |
21,7 |
12,4 |
|
|
4…8 |
Преси ел.механ. |
28,1 |
13,9 |
15,7 |
|
|
9…12 |
Преси фракцій. |
24,2 |
17,2 |
10,5 |
|
|
13 |
Кран-балка |
9,5 |
8,5 |
12,5 |
ПВ=40% |
|
14….18 |
Молот ковочний |
10,2 |
12,3 |
17,3 |
|
|
19,20 |
Вентилятори |
4,5 |
5 |
3,8 |
|
|
21….26 |
Преси кривошит. |
15 |
20 |
25 |
ПВ=60% |
|
27,28 |
Насоси маслян. |
3,5 |
4 |
,2,5 |
|
|
29,30 |
Нуждач. Вр. |
1,5 |
2,5 |
3 |
1-фазний
|
|
31,32 |
Шліфув. Вр. |
7,5 |
11,5 |
12 |
|
|
33,34 |
Свердл. Вр. |
3 |
2,5 |
3,2 |
|
|
Тема 18. Епн і ео відділу токарного цеху.
Коротка х-ка підприємства і споживачів ЕЕ
УТЦ призначений для забезпечення створеною продукцією всього цеху. Він являється складовою частиною цеху металовиробів машинобудівного заводу.
УТЦ має верстатне, додаткове, побутове приміщення. . Транспортні операції виконуються з допомогою мостових кранів і наземних ел. візків. Відділ отримує ЕПН від власної ТП 10/0,4 кВ, розміщено в прибудові цеху. дод. Навантаженням(Р=550кВт, соsφ=0,9;Кп=0,9).
Споживачі ЕЕ – 2 категорії надійності ЕПН. Грунт в районі цеху - супесь з температурою +8°С.
Каркас приміщення збудований з блок-секцій довжиною 6 і 3 м кожен.
Розмір цеху А*В*Н = 48*28*8 м.
Всі приміщення, крім верстатного, 2-х етажної висоти 3,6 м.
Перелік ЕО ПУ даний в таб.3.18.
Потужність ел. споживача вказана для 1 ЕС.

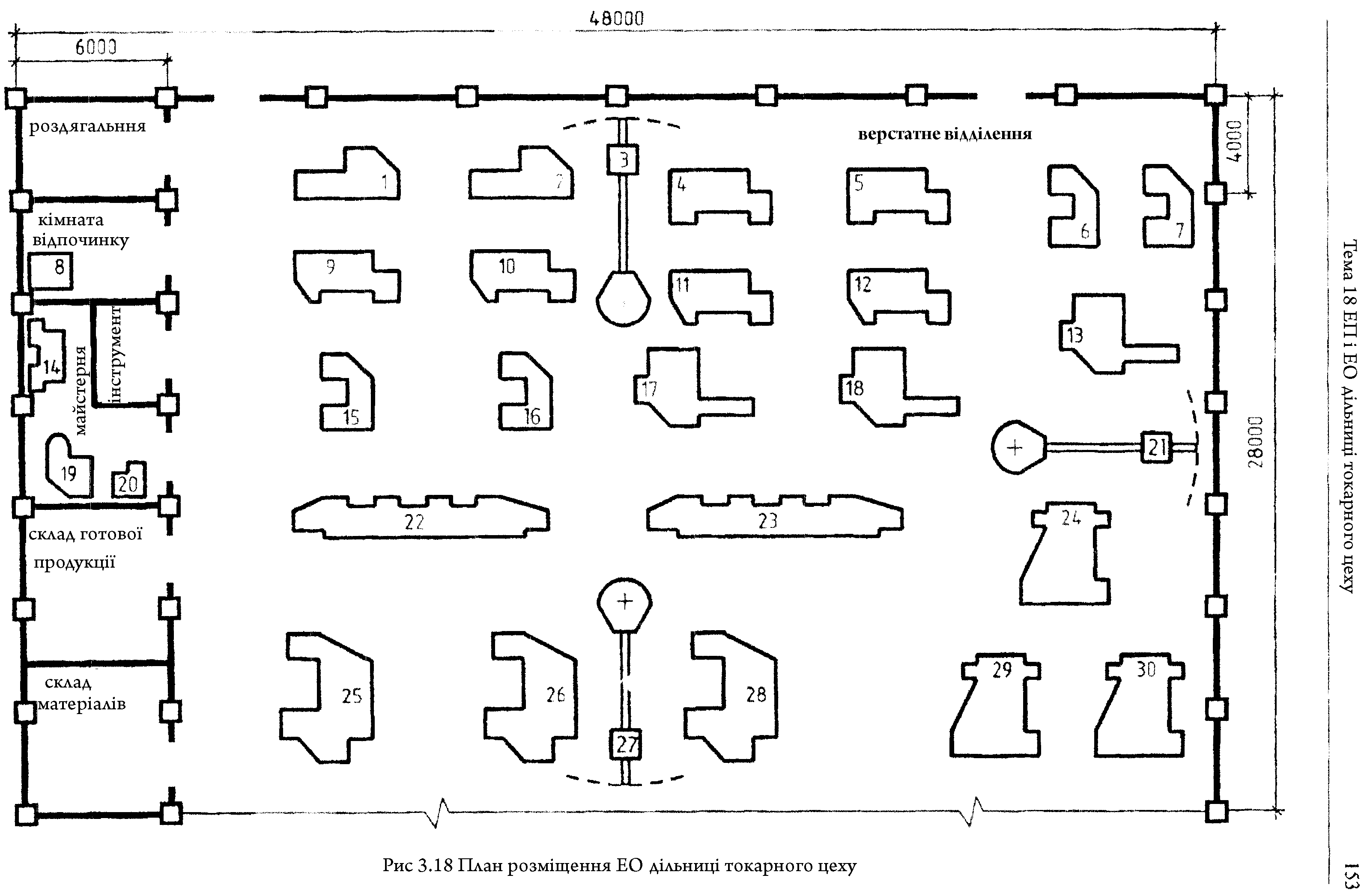

Розположення основного ЕО показано на плані. таб.3.18.
№ на плані |
Назва ЕО |
варіант |
примітка |
|||
1 |
2 |
3 |
|
|||
Реп,кВт |
|
|||||
1 |
2 |
3 |
4 |
5 |
6 |
|
1,2 |
Токар.-револьв.вр. |
10 |
8 |
9 |
|
|
3,21,27 |
Кран-балки |
5,2 |
7,1 |
4,8 |
ПВ=60% |
|
4,5 |
Токарні вр.зЧПУ |
8 |
7,5 |
5 |
|
|
6,7,15,16 |
Сверд-фрез. вр |
6,4 |
4,2 |
7,2 |
|
|
9…12 |
Токарні вр.зЧПУ з більш.точністю |
9,2 |
10,4 |
7 |
|
|
13,17,18 |
Координатно-сверд. Горизонт. Вр. |
12,5 |
11,2 |
9,8 |
|
|
14 |
Стругальний вр. |
15 |
185 |
12 |
|
|
19 |
Шліфув вр. |
7,5 |
6,4 |
8,5 |
|
|
20 |
Нуждачний вр. |
3 |
2,5 |
3,2 |
|
|
22,23 |
Токарний велико-фун-ний вр. |
18 |
12 |
15 |
|
|
24,29,30 |
Токарні вертик. Пів-автом. З ЧПУ |
35 |
45 |
30 |
|
|
25,26,28 |
Координ.сверд.вертик вр. |
11 |
9 |
8,7 |
|
|
8 |
Кондиціонер |
4,8 |
3,8 |
5,5 |
1-фазний
|
|
