Технология монтажа строительных конструкций
8.1. Общие положения
Под монтажом понимается сборка и установка строительных конструкций из предварительно изготовленных элементов.
Как и все комплексные строительные процессы, монтажный состоит из основных, подготовительных и транспортных рабочих процессов. Схема комплексного технологического процесса монтажа строительных конструкций приведена на рис. 8.1.

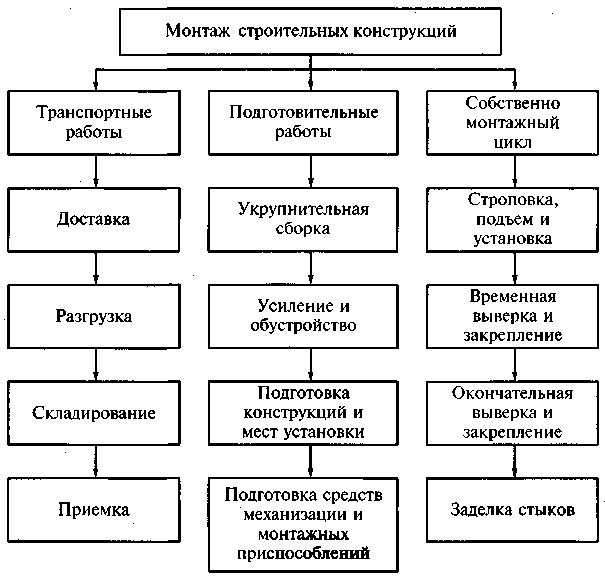

Рис. 8.1. Схема комплексного технологического процесса монтажа строительных конструкций
8.2. Классификация методов монтажа сборных конструкций
- По степени укрупнения конструкций перед установкой различают: поэлементный и блочный монтаж, монтаж укрупненными модулями и в целом виде (см. рис. 8.2).

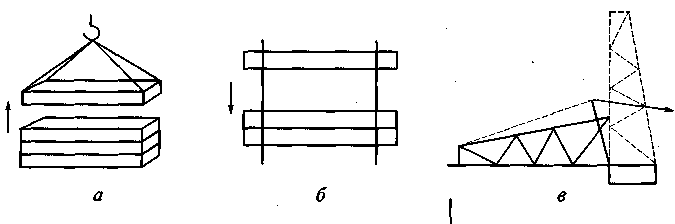

Рис. 8.2. Виды монтажных процессов в зависимости от степени укрупнения конструкций: а — поэлементный; б — блочный; в — укрупненными модулями
- По направлению монтажа элементов и конструкций различают: наращивание, подращивание, поворот, надвижка, сложное перемещение и вертикальный подъем (см. рис. 8.3).

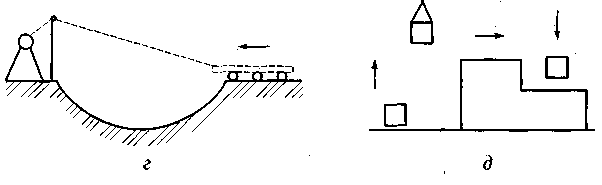

Рис. 8.3. Схемы монтажа: а — наращиванием; б — подращиванием; в — поворотом; г — надвижкой; д — сложным перемещением; е — вертикальным подъемом
- В зависимости от последовательности установки монтажных элементов различают: раздельный, комплексный и комбинированный монтаж (см. рис. 8.4).
Раздельный {дифференцированный) монтаж — вначале устанавливают один вид элементов затем другой и т.д.
Комплексный (сосредоточенный) монтаж: — устанавливают все конструкции одной ячейки, затем другой и т.д.
Комбинированный (смешанный) монтаж- — сочетание раздельного и комплексного.

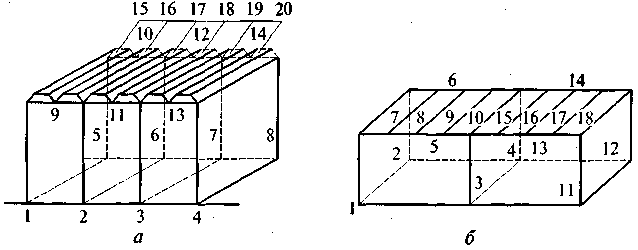

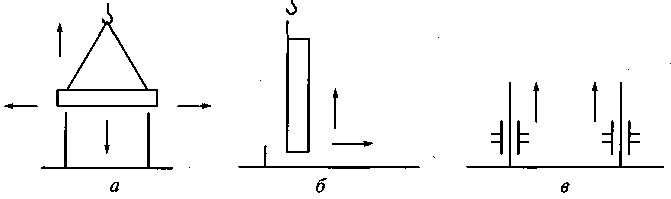

Рис. 8.4. Виды монтажных процессов в зависимости от последовательности установки отдельных элементов: а — раздельный; б — комплексный; в — комбинированный
- По виду применяемых монтажных поддерживающих устройств различают: монтаж на сплошных подмостях, полунавесную сборку (с опорой в отдельных местах) и навесную сборку (см. рис. 8.5).
Монтаж: на сплошных подмостях, поддерживающих конструкцию до окончания всего процесса.
Полунавесная сборка — в процессе монтажа (до соединения) отдельные элементы опираются на временные опоры.
Навесная сборка — элементы подвешиваются к ранее смонтированным системам.

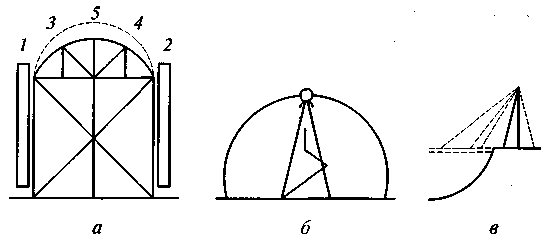

Рис. 8.5. Сборка большепролетных конструкций: а — на сплошных подмостях; б— полунавесная; в — навесная; 1—5— последовательность установки элементов опоры.
- По способу установки в проектное положение различают свободный, ограниченно-свободный, принудительный и безвыверочный монтаж (см. рис. 8.6).

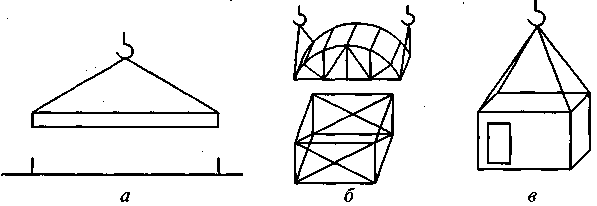

Рис. 8.6. Монтажные методы в зависимости от способа установки элементов в проектное положение: а - свободный; б -ограничено свободный; в - принудительный;
8.3. Технологическое обеспечение точности монтажа конструкций
Контроль точности установки сборных элементов при их временной выверке допускается осуществлять с помощью таких измерительных инструментов как отвес, ватерпас, рулетка.
Окончательная выверка должна обязательно производиться с геодезическим контролем точности установки с помощью теодолита и нивелира, а при строительстве высотных зданий и сооружений — с привлечением лазерной и вычислительной техники.
