III. Напорное бетонирование

Напорное бетонирование заключается в нанесении на опалубку или обрабатываемую поверхность одного или нескольких слоев цементно-песчаного раствора (торкрет) или бетонной смеси (набрызг — или шприц бетона) под действием струи сжатого воздуха. Благодаря этому раствор (бетон) после затвердевания приобретает повышен­ную плотность.

Области применения торкретирования:

• ремонт разрушенных бетонных конструкций,

• исправление дефектов,

• заделка швов водоотстойных и других сооружений, где требуется плотный, водо­непроницаемый и износостойкий бетон.

Торкретирование выполняют сухим и мокрым способами.

1. При сухом способе (рис. 7.29, а) в установку (цемент-пушку) загружается сухая смесь, смешивание которой с водой осуществляется в сопле перед нанесением на стену или опалубку.

2. При мокром способе (рис. 7.29, б) торкретирование смеси вы­полняют без подачи воды в сопло, что обеспечивает более высо­кую производительность, но менее высокие прочностные харак­теристики торкретного слоя. Основными техническими средства­ми при этом способе являются пневмонагнетатели.

Технологическая схема торкретирования мокрым способом:

• загрузка, подготовка и подача смеси в камеру;

• перемешивание, нагнетание смеси к соплу сжатым воздухом;

• нанесение готовой смеси на торкретируемую поверхность.

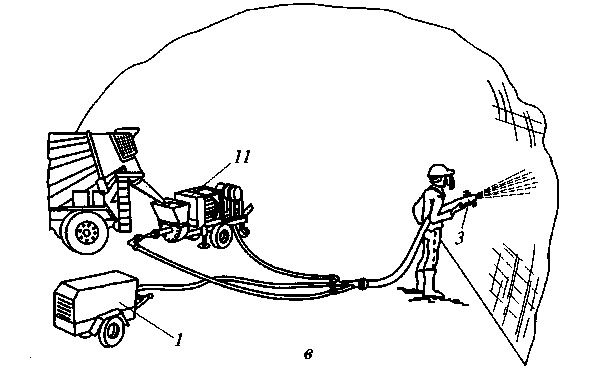

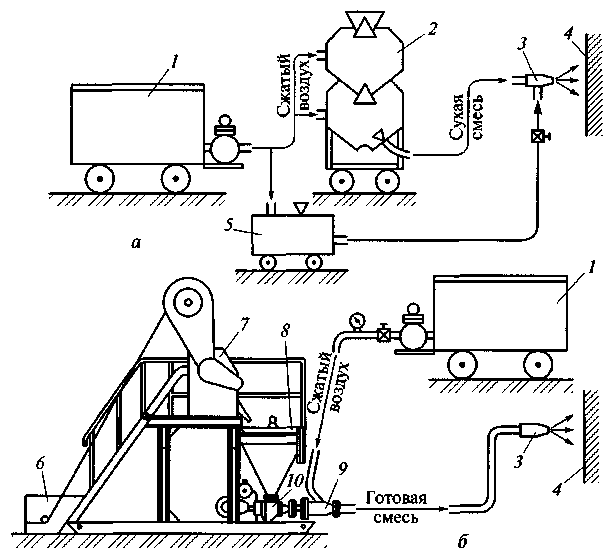

Рис. 7.29. Напорное бетонирование: а — сухим способом; б — мокрым способом; в — с помощью многоцелевого бетононасоса; / — компрессор; 2 — цемент-пушка; 3 — сопло; 4 — стена; 5 — водяной бак; 6— скиповый подъемник; 7— растворосмеситель; 8 — вибросито; 9 — смесительная камера; 10 — растворонасос; 11 — многоцелевой компактный бетононасос

При многослойном покрытии каждый следующий слой (гори­зонтальный толщиной до 15 мм, вертикальный — до 25 мм) на­носят с интервалом, достаточным для упрочнения предыдущего слоя.

Традиционное торкретирование характеризуется высокой сто­имостью, значительно более высокой трудоемкостью и невысокой производительностью. По этой причине оно применяется тогда, когда другие методы оказываются недостаточно эффективными.

IV. Инъекцирование

Инъекцирование применяют главным образом при ремонтных работах и при заделке дефектов в бетоне. Обычно это бывает из-за некачественного виб­рирования в густоармированных местах и в местах контакта ста­рого и нового бетона.

При заделке таких мест в подлежащее бетонированию простран­ство закладывают перфорированные металлические трубки; через 2...3 сут после бетонирования по этим трубкам нагнетается цементный клей, который заполняет все трещины и пустоты и обеспечивает монолитность и плотность бетонируемой части монолитной конструкции.

V. Метод раздельного бетонирования

Метод раздельного бетонирования (рис. 7.30) заключается в раз­дельной укладке в опалубку крупного заполнителя и раствора, заполняющего пустоты между частицами заполнителя. Такой спо­соб применяют при бетонировании в условиях интенсивного при­тока грунтовых вод и сложных гидрогеологических условиях.

Раздельное бетонирование может осуществляться гравитаци­онным и инъекционным способами.

1. При гравитационном спосо­бе раствор проникает в промежутки между камнями крупного за­полнителя сверху, под действием сил тяжести;

2. При инъекцион­ном спосо­бе — через трубы-инъекторы под давлением, создаваемым на­гнетателем.

Гравитационный способ требует меньших затрат тру­довых и материально-технических ресурсов, при инъекционном — формируется более плотная и прочная структура бетона.

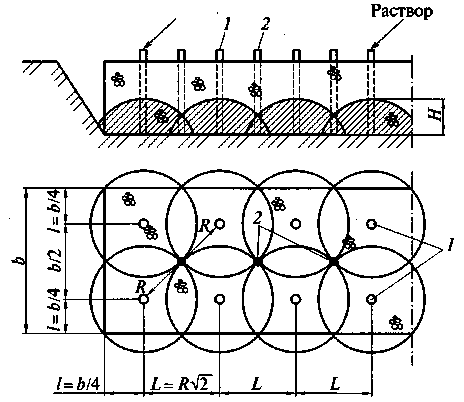

Рис. 7.30. Размещение труб и инъекционных отверстий при раздельном бетонировании: 1 — инъекционные трубы; 2 — контрольные трубы

Крупный заполнитель до нагнетания в него раствора должен быть хорошо уплотнен, для чего можно использовать гравиенаг-нетатели или вибраторы. Нагнетаемый под давлением высокопластичный раствор обеспечивает заполнение даже мелких пор и тре­щин, в которые бетонная смесь проникнуть не может.
