7.10. Специальные методы бетонирования

К специальным методам бетонирования можно отнести:

• бетонирование в скользящей опа­лубке,

• вакуумирование,

• напорное бетонирование,

• иньекцирование,

• раздельное бетонирование,

• подводное бетонирование,

• бетонирование литьем

• бетонирование вибронагнетательным методом,

• цементирование.

I. Метод возведения стен в скользящей опалубке (рис. 7.27)

Часто применяют при бетонировании стен компактных в плане высот­ных инженерных сооружений и зданий высотой не менее 10 эта­жей.

Технология возведения стен в скользящей опалубке отличает­ся последовательным, без перерывов, одновременным выполне­нием трех процессов:

1. подъема опалубки,

2. армирования,

3. укладки бетонной смеси.

При этом скорость непрерывного подъема опа­лубки должна быть такой, чтобы выходящий из опалубки бетон не растекался, был достаточно твердым, но в то же время легко заглаживался терками и не имел сцепления (адгезии) с опалуб­кой. Домкратные стержни обычно устанавливаются через 1,5...2,0 м друг от друга.

По ходу бетонирования стен в скользящей опалубке перекры­тия можно устраивать:

1. после окончания бетонирования каждого этажа, с отставанием на 2 — 3 этажа

2. после возведения всей коробки здания.

Наиболее технологичным решением яв­ляется одновременное устройство моно­литных перекрытий и стен. Технология включает в себя следующие операции (см. рис. 7.27):

1. По окончании бетонирования стен очередного этажа сколь­зящая опалубка поднимается с таким рас­четом, чтобы низ внутренних щитов опа­лубки находился на отметке верха будуще­го перекрытия.

2. После этого устанавливают инвентарную опалубку на стойках, опирающихся на перекрытие нижнего этажа, производят армирование и бетонирование перекрытия обычными методами.

3. После укладки бетонной смеси в перекрытие бетонируют стены очередного этажа с использованием скользящей опалубки.

Рис. 7.27. Бетонирование стен в скользящей опа­лубке с одновременным устройством перекры­тий:

1— бетонируемая стена; 2 — опалубка перекрытия; 3 — опалубка стены; 4 — домкратная рама; 5 — дом­крат; 6 — подвесные подмостки для затирки стен

II. Метод вакуумирования (вибровакуумирования)

В методе вибровакуумирования эффективно сочетаются вибриро­вание и вакуумирование бетонной смеси в процессе укладки — при бетонировании сначала производится уплотнение уложенной бетонной смеси путем вибрирования и вслед за этим ее вакууми­рование, что повышает прочность бетона на 15...20%, позволяет снизить расход цемента на 20...30 %.

1. Для извлечения влаги из горизонтальных поверхностей (пере­крытия, полы и т.д.) применяют вакуум-щиты и вакуум-маты (рис. 7.28). Несмотря на то что щит — жесткий короб, а мат — гибкая ткань, по конструкции они представляют собой закрытые полости, в которых создается разряжение воздуха за счет его от­качки.

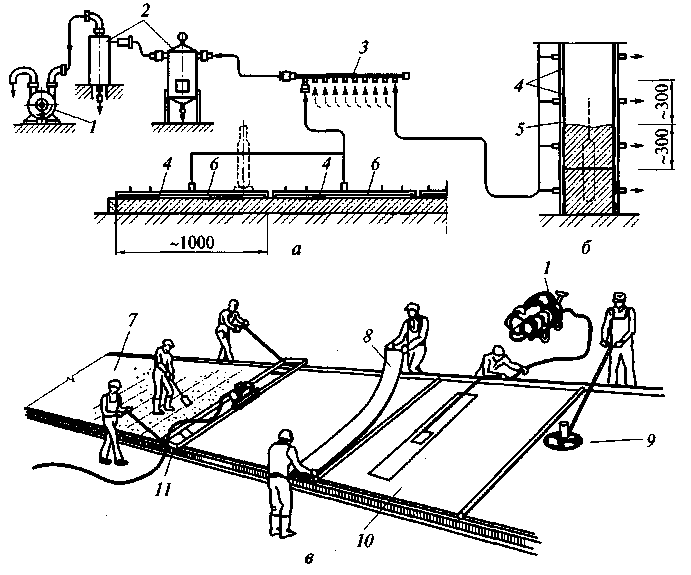

Рис. 7.28. Схемы вакуумирования горизонтальных и вертикальных бетон­ных поверхностей с использованием вакуум-приборов:

а — щитов; б — опалубки; в — матов; 1— вакуум-насос; 2 — водосборники; 3 — коллектор; 4 — вакуум-полости; 5 — вакуум-опалубка; 6 — вакуум-щиты; 7 — бетонная смесь; 8 — фильтрующее полотно; 9 — затирочная машина; 10 — ваку­ум-мат; 11 — виброрейка

2. Для извлечения воды из вертикальных поверхностей служит вакуум-опалубка (рис. 7.28, б). Она изготовляется в виде обычной опалубки, имеющей изолированные вакуум-полости. Для отсасы­вания воды из внутренних слоев в тело бетона заглубляются ваку­ум-трубки.

Вакуумирование начинают через 15 мин после окончания бе­тонирования. Продолжительность вакуумирования зависит от сте­пени разрежения в вакуумных полостях (350...650 мм рт. ст.), плот­ности и подвижности бетонной смеси, толщины конструкции и температуры смеси при укладке.
