7.5.3. Доставка бетонной смеси автотранспортом.

Доставка бетонной смеси включает следующие процессы:

- прием из бетоносмесительной установки,

- транспортирование к объекту бетонирова­ния,

- подача к месту укладки.

Всю транспортную схему можно разделить на две части:

- гори­зонтальную доставку смеси от БРУ. В качестве транспортных средств исполь­зуют автосамосвалы, автобетоновозы, автобетоносмесители, а также бортовые автомашины, в кузов которых устанавливают бун­керы.

- вертикальную - к месту ее укладки. В качестве транспортных средств исполь­зуют краны и бетононасосы.

Наилучшим способом транспортирования смеси следу­ет считать использование автобетоносмесителей (рис. 7.18) с вместимостью барабана 3... 12 м³.

Автобетоносмеситель способен загружаться как готовыми бетон­ными смесями с побуждением их в пути, так и сухими отдозиро-ванными смесями. При загрузке сухих компонентов за 10... 15 мин до прибытия транспорта на место в барабан подается вода и вклю­чается механизм перемешивания. На месте смесь в результате вра­щения барабана в обратную сторону выгружается с помощью раз­грузочных устройств..

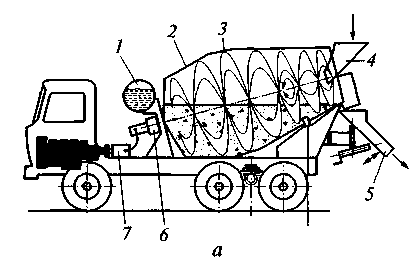

Рис. 7.18. Транспортирование бетонной смеси автомашинами: а — разгрузка автобетоносмесителя; 1 — бак для воды; 2 — барабан; 3 — лопасти; 4, 5 — разгрузочные устройства; 6, 7 — приводы смесительного барабана;

7.5.4. Доставка смеси трубопроводным транспортом.

Этот транспорт является современным универсальным средством, способным пе­рекачивать бетонную смесь в вертикальном и горизонтальном на­правлениях от места ее разгрузки на объекте (или приобъектной БРУ) к месту укладки.

Техническими составляющими трубопроводного транспорта являются машины для перекачивания бетонной смеси (бетонососы (рис. 7.19, а), пневмонагнетатели), транспортные коммуникации (бетоноводы) и оборудование для распределения смеси.

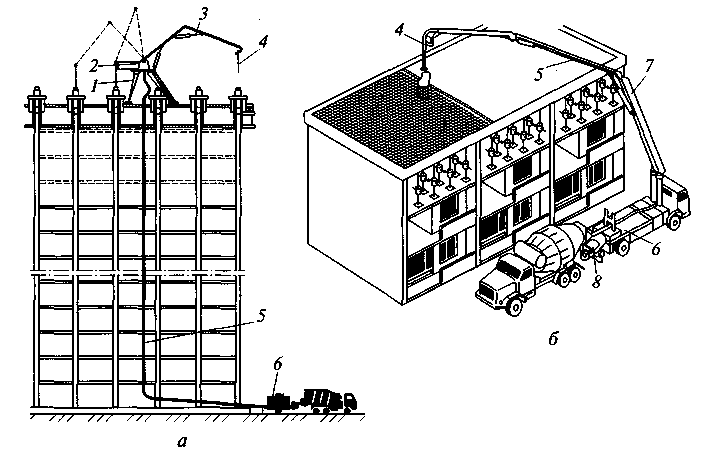

Рис. 7.19. Бетонирование с помощью: а — распределительной стрелы; б — автобетононасоса; 1 — база; 2 — поворотное устройство; 3 — секционная стрела; 4 — концевой рукав; 5 — бетоновод; 6 — бетононасос; 7 — стрела автобетононасоса; 8 — приемное устройство

Автобетононасосы представляют собой сочетание бетононасо­са с бетоноводом и распределительной стрелой (рис. 7.19, б).

Пневмонагнетатели применяются для транспортирования сме­си с помощью сжатого воздуха.

7.5.5. Схемы подъема и выгрузки бетонной смеси.

Доставленную на объект бетонную смесь проще всего сразу без перегрузки разгру­жать непосредственно в конструкцию (рис. 7.20), для это­го необходимо чтобы конструкция располагалась на уровне или ниже уровня земли. Для подъема транспорта выше конструкции сооружают транспортные эстакады.

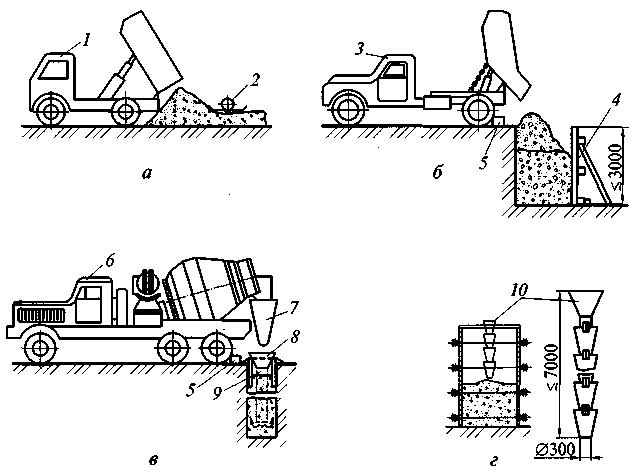

Рис. 7.20. Укладка бетонной смеси непосредственно в конструкцию: а — при бетонировании полов; б — при бетонировании подбуток; в — при бетонировании буронабивных свай; г — при бетонировании массивных конст­рукций; 1 — автосамосвал; 2— поверхностный вибратор; 3— автобетоновоз; 4 — опалубка; 5 — отбойный брус; 6 — автобетоносмеситель; 7 — лоток; 8 — ворон­ка; 9 — бетонолитная труба; 10 — хобот

Допустимая высота свободного сбрасывания бетонной смеси в опалубку составляет:

- неармированных конструкций - 6 м,

- колонн - 5 м,

- стен и слабоармированных конструкций - 4,5 м,

- густоармированных конструкций - 3 м,

- перекрытий - 1 м.

При превыше­нии этих расстояний спуск смеси должен осуществляться по же­лобам и виброжелобам, лоткам и хоботам, обеспечивающим мед­ленное стекание смеси без расслоения.

Хобот (рис. 7.20, г) представляет собой трубопровод, состав­ленный из конусообразных подвешенных друг к другу звеньев длиной 600... 1 000 мм..

При укладке бетонной смеси в котлованах могут быть задей­ствованы лотки, вибролотки, вибропитатели, или ленточные транс­портеры (рис. 7.21).

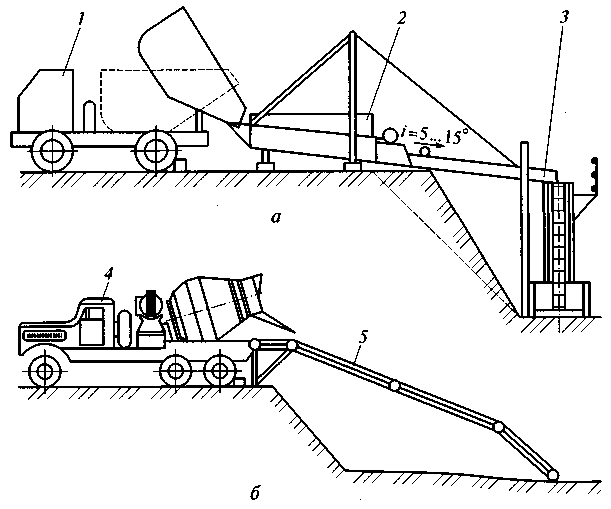

Рис. 7.21. Укладка бетонной смеси в подземной части здания с помощью: а — вибролотка; б — ленточного транспортера на передвижном бетоносмесите­ле; 1 — автобетоновоз; 2 — вибропитатель; 3 — вибролоток; 4 — автобетоносме­ситель; 5 — транспортер

Существующие на сегодняшний день схемы подъема бетонной смеси к месту укладки, применяющиеся при возведении моно­литных конструкций выше уровня земли, приведены на рис. 7.22.

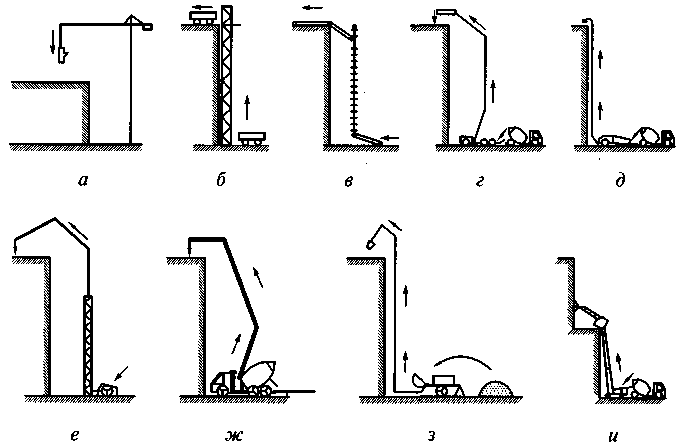

Рис. 7.22. Технологические схемы подачи и укладки бетонной смеси: а — «кран-бадья»; б — «подъемник-контейнер»; в — транспортер; г — автобето­нонасос; д — бетононасос; е — распределительная стрела; ж — автобетононасос; з — пневмонагнетательная установка; и — бетон-шприц-машина

Схема подъема песчано-каменной смеси бетон-шприц-маши­ной (рис. 7.22, и) применяется когда требуется получение бетонных поверхностей с повышенными прочностными свойствами.
