7.4.3. Армирование предварительно напряженных железобетонных кон­струкций.

А) По времени натяжения арматуры различают конструкции, в которых:

- напряжение производится на упоры форм или стендов до бе­тонирования изделия. Такие конструкции изготов­ляются на заводах (рис. 7.14, а, б);

- арматура напрягается во время твердения бетона;

- напряжение осуществляется на отвердевший бетон. Такие кон­струкции изготовляют на строительной площадке.

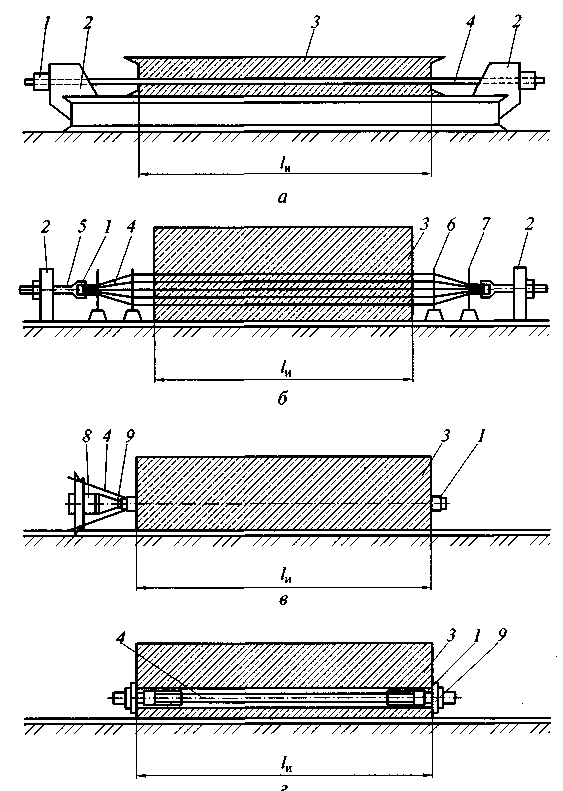

Рис. 7.14. Схемы механического натяжения арматуры: а — на упоры формы; б — на упоры стенда; в — на бетон при использовании клинового анкера; г — на бетон при использовании гильзового анкера; 1 — зажим; 2 — упоры; 3 — изделие; 4 — напрягаемая арматура; 5 — захват с тягой; 6 — распределительная диафрагма; 7 — направляющая диафрагма; 8 — домкрат; 9 — анкер; 10 — длина изделия

Б) Способ натяжения арматуры определяет технологию армиро­вания. Применяют четыре способа натяжения: механический, элек­тротермический, электротермомеханический и химический.

Механическое натяжение арматуры осуществляется натяжны­ми машинами и гидродомкратами, а также различными винтовы­ми и рычажными устройствами.

Электротермическое натяжение арматуры основано на исполь­зовании линейного расширения арматуры при ее нагревании элек­трическим током. Концы удлиняющейся арматуры закрепляют в захватах или анкерами, препятствующими сжатию арматуры при охлаждении, поэтому в ней возникают растягивающие напряже­ния.

Электротермомеханическое натяжение арматуры (рис. 7.15) при­меняется при непрерывном армировании намоточными машина­ми. Сущность этого способа заключается в том, что проволока, натягиваемая грузом или тормозным устройством на 30...50 % заданного напряжения, одновременно в процессе намотки нагрева­ется электрическим током. Проволока, намотанная в горячем состоянии, при остывании напрягается до заданного значения.

Химическое натяжение арматуры осуществляется при использовании расширяющегося цемента. При расширении бетона в процессе твердения происходит удлинение связанной с ним арматуры.

В) Передача предварительного напряжения арматуры на бетон (обжатие бетона) может осуществляться тремя способами. I

Основой первого способа является наличие достаточных поверхностных сил трения и сцепления бетона с арматурой. Сцепление и трение между бетоном и арматурой повышается путей дополнительной обработки арматуры: образованием вмятин на по­верхности, свивкой прядей из двух-трех проволок, либо приме­нением арматуры периодического профиля.

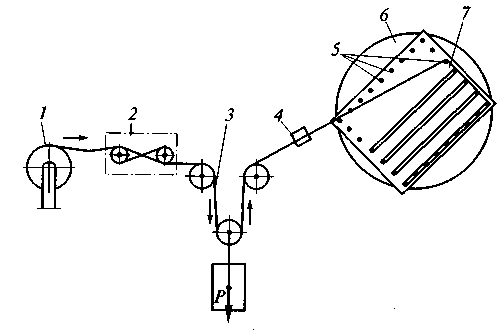

Рис. 7.15. Схема непрерывного натяжения арматуры:

1 — бухта; 2 — тормозное устройство; 3 — натяжная система; 4 — токосъемник; 5 — упорные штыри; 6 — поворотный стол; 7 — поддон-форма

Второй способ передачи предварительного напряжения арматуры на бетон предусматривает сцепление бетона с армату­рой, а также наличие дополнительных анкерных устройств на кон­цах арматурных стержней, пучков, прядей или канатов.

Третий способ заключается в передаче усилий натяжения арматуры на бетон только через анкерные устройства, без учета сцепления бетона с арматурой.
