1) Фундаменты

При устройстве фундаментов на грунте предварительно очи­щают места установки опалубки и устраняют неровности, зак­репляют разбивочные оси, отмечают положение вертикальных отметок.

Ленточные фундаменты:

- высотой до 0,2 м, а также нижние ус­тупы фундаментов можно бетонировать в опалубке из ординарных досок, толщиной 40. .50 мм, укрепленных забитыми в землю через 0,75... 1,25 м кольями и распертыми распорками (рис. 7.3, а).

- высотой 0,2...0,75 м мо­жет выполняться из дощатых щитов, скрепленных поверху со­единительными планками, по центру — проволочными скрут­ками, а по низу — забитыми в грунт кольями или планками с подкосами. В местах расположения скруток устанавливаются рас­порки, препятствующее перемещению щитов для укладки бе­тонной смеси (рис. 94, б).

- высотой более 0,75 м в качестве опалубки рекомендуется использовать мелкие стеновые щиты с несущими конструкциями решетчатого типа и палубой (частью опалубки, непосредственно соприкасающейся с бетоном) из водостойкий фанеры толщиной 15 мм, соединяемые друг с другом с помощью стяжных стержней, распорных планок и штифтовых или других замков (рис. 7.3, в).

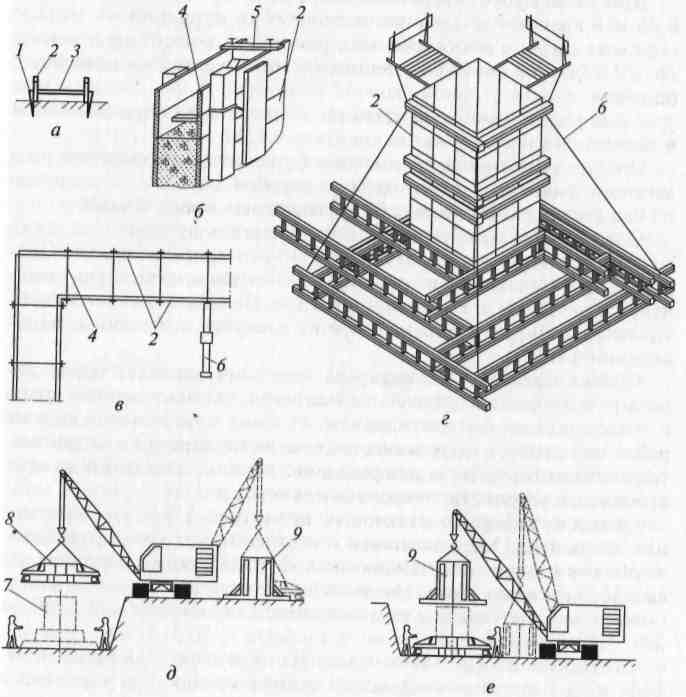

Рис. 7.3. Опалубка фундаментов: а — дощатая в одну доску; б - дощатая из щитов; в- из рамных стеновых щитов; г - стальная унифицированная для ступенчатых фундаментов; д, е - монтаж блок-форм ступенчатого фундамента и подколонника; 1 - кол; 2- опалубка;

3 - распорка; 4 - стяжное устройство; 5 - верхняя стяжная планка; 6 - подкос; 7 - арматурный блок; 8, 9 - блоки опалубки и подколонника

Фундаменты стаканного типа.

- опалубку небольших ступенчатых фундаментов столбчатого типа можно устраивать из прямоугольных коробов, собираемых поярусно из пар щитов разных размеров — закладных и накрывных.

- опалубку крупных столбчатых ступенчатых фундаментов также можно собирать на месте из щитовой инвентарной опалубки или использовать цельноме­таллические блок-формы жесткой конструкции (рис. 7.3, д, е).

2) Колонны

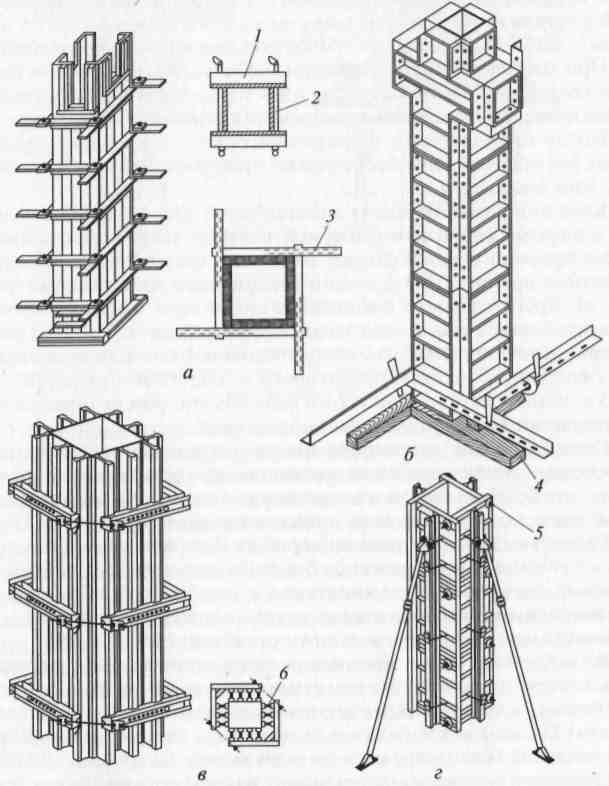

Рис. 7.4. Опалубка колонн: а — деревянная; б — стальная; в — пластмассовая; г — фанерная; 1,2— щиты накрывные и закрывные; 3 — хомут; 4 — рама; 5 — торцовое резьбовое соедине­ние; 6 — затяжка

Опалубка прямоугольных колонн устраивается в виде коробов, состоящих из дощатых, стальных или комбинированных щитов.

- из дощатых щитов (рис. 7.4, а) двух типоразмеров (за­кладные и накрывные) через 0,4...0,7 м по высоте колонны охватываются деревянными или стальными хомутами и закрепляются болтами или клиньями через одинарный или двойной ряд отвер­стий.

- из стальных щитов (рис. 7.4, б) их соединяют по торцам с помощью монтажных уголков, болтов и гаек..

- комбинированные щиты алюминиевой или стальной опалуб­ки с пластмассовой или фанерной палубой устанавливают с последующим соединением их затяжками (рис. 7.4, в и) резьбовыми или штифтовыми замками (рис. 7.4, г).

3) Балки

Опалубку балок и прогонов устраивают в виде коробов из деревянных щитов. Короб под­держивается снизу стойками, устанавливаемыми через 1,5... 2,0 м.

Различают две конструкции коробов:

- в первом случае для про­тивостояния силам смещения от бокового давления бетонной смеси боковые щиты внизу удерживаются с помощью прибиваемых к оголовникам стоек прижимных досок, а вверху — поперечными деревянными или металлическими стяжками (рис. 7.5, а).

- во втором случае на оголовники стоек устанавливают металли­ческие струбцины, которые закрепляются в зависимости от ширины и высоты бетонируемой балки или прогона и воспринимают боко­вое давление бетонной смеси по всей высоте балки (рис. 7.5, б).

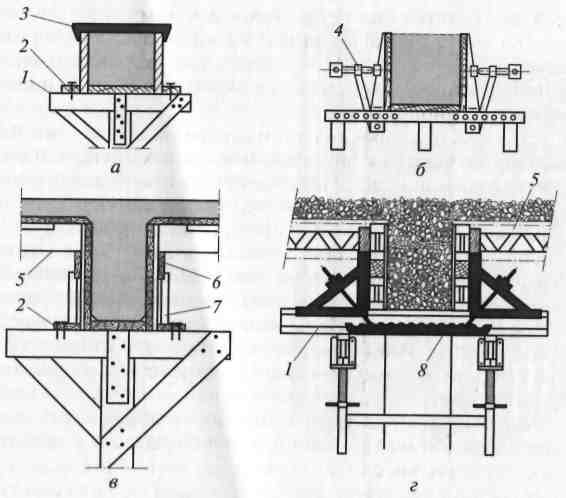

Рис. 7.5. Опалубка: а, б — балок; в, г — ребристых перекрытий; / — оголовники стоек; 2— прижим­ная доска; 3 — стяжка; 4 — винтовой упор; 5 — несущие элементы опалубки (кружала); 6 — подкружальная доска; 7 — подставка; 8 — конструкция крепле­ния боковых стенок
