7.2.2. Требования к опалубке

Опалубка должна отвечать следующим требо­ваниям:

• гарантия необходимой точности размеров;

• прочность, устойчивость и неизменяемость формы под действием нагрузок;

• плотность и герметичность палубы опалубочного щита;

• высокое качество поверхностей;

• технологичность — способность допускать быструю установку и разборку;

• оборачиваемость — многократное использование опалубки, что обычно достигается за счет изготовления ее инвентарной, унифицирован­ной и разборной;

• экономичность по используемому материалу.

7.2.3. Материалы для изготовлений опалубок

Для изготовления элементов опалубки используют самые разнооб­разные материалы.

Поддерживающие элементы опалубки выполняют главным образом из стали и алюминиевых сплавов, что позволяет дос­тичь их высокой оборачиваемости.

Для палубы используют древесину хвойных пород (сосна, ель, лиственница), лиственных пород (береза и ольха), водостойкую фа­неру, сталь, пластики, металлическую сетку, железобетонные и армоцементные плиты, древесно-стружечные (ДСП) и древесно-волокнистые (ДВП) плиты, полипропилен с наполнителями.

7.3. Опалубочные системы, виды и области применения.

В основном применяется разборно-переставная опалубка из мелких и крупных деревян­ных, металлических и комбинированных рамных щитов.

Мелкощитовая опалубка площадью до 3 м² может устанавливаться вручную.

Крупнощитовая опалубка размером 3...20 м² применяется при бетонировании монолитных конструкций с боль­шой площадью опалубливания. Уста­новка и снятие такой опалубки осуществляются с помощью кра­нов.

Схемы различных опалубок (рис. 7.2)

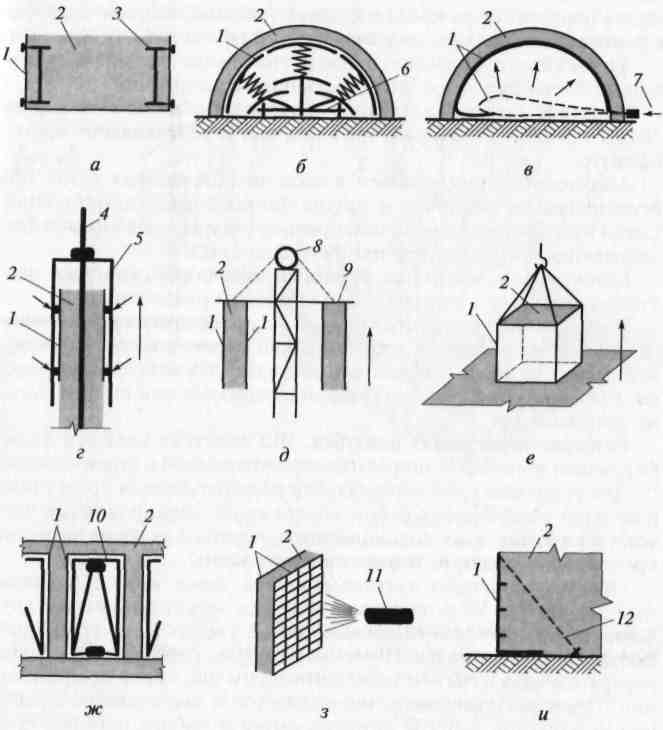

Рис. 7.2. Схемы различных опалубок, применяемых в строительстве: а - подвесная; б - катучая; в - пневматическая; г - скользящая; д - подъем­но-переставная; е - блочная; ж - объемно-переставная; з - армоопалубка; и - несъемная; / - опалубка; 2 - бетон; 3 - металлический профиль; 4 - метал­лический стержень; 5 - домкратная рама; 6 - тележка; 7 - воздух; 8 - лебедка; 9 - металлическое опорное кольцо; 10 - складная рама; 11 - сопло; 12 - растяжка

Подвесная опалубка применяется для конструкций, армирован­ных жесткими профилями или несущими каркасами.

Катучая (передвижная) опалубка используется для линейно-протяженных конструкций (своды, оболочки, туннели и т.д.). Та­кая опалубка возводится поэтапно: передвижение, подъем опа­лубки, опускание после бетонирования.

Для тонких и сложных по форме конструкций применяют пнев­матическую опалубку, выполняя операции: перемещение, нака­чивание, выпуск воздуха после бетонирования.

Высокие сооружения со стенками постоянного сечения требу­ют применения скользящей опалубки, которая постоянно подни­мается, опираясь на арматурные стержни.

Для высоких сооружений со стенками переменного сечения используют подъемно-переставную опалубку, выполняя процесс в таком порядке: бетонирование яруса, подъем опалубки с уменьшением количества наружных щитов и т.д.

Блочная опалубка обычно применяется в виде стального неразъ­емного блока при устройстве массивных конструкций.

В монолитном домостроении применяют объемно-переставные П- и Г-образные опалубки (горизонтально и вертикально переме­щаемые).

Армоопалубка применяется в виде мелкоячеистых сеток при бетонировании оболочек и других тонкостенных конструкций. Сетки в дальнейшем выполняют роль арматуры — на них под дав­лением наносится раствор или бетонная смесь.

Конструкции, в которых бетонный массив образовывают опа­лубкой, возводят с применением несъемной опалубки.

Из опалубок, показанных на рис. 7.2, чаще других применяют­ся объемно-переставная горизонтально перемещаемая (тоннель­ная), скользящая и блочная вертикально перемещаемая опалуб­ки.

А. РАЗБОРНО-ПЕРЕСТАВНАЯ ОПАЛУБКА.

Опалубку собирают из готовых щитов, стоек, кружал, крепеж­ных элементов.

Мелкощитовая опалубка (площадью до 3 м²) может собираться вру­чную, крупнощитовая (площадью более 3 м²) обычно устанавли­вается с помощью крана.

Первоначально опалубка устанавливается и закрепляется в рабо­чем положении, а после бетонирования и набора бетоном про­чности, допускающей распалубливание, крепежные, поддержи­вающие устройства и щиты снимаются и переставляются на но­вые позиции.
