7.1.2. Классификация бетонных и железобетонных конструкций

По способу выполнения бетонные и железобетонные конструкции подразделяют на:

- монолитные,

- сборные,

- сборно-монолитные.

7.1.3. Область применения

Воз­ведение:

- массивных фундаментов,

- подземных частей зданий и сооруже­ний,

- массивных стен,

- различных пространственных конструкций,

- стенок и ядер жесткости,

- зданий повышенной этажности,

- все виды инженерных сооружении,

- мосты, плотины, ре­зервуары, силосы, трубы, градирни и др.

7.1.4. Состав бетонных и железобетонных работ

По составу работ, выполняемых при возведении монолитных бетон­ных и железобетонных конструкций, их подразделяют на:

- опалубочные, включающие изготовление и установку опалубки, распалубливание и ремонт опалубки;

- арматурные, которые состоят в изготовлении и установке арматуры, при напрягаемой арматуре дополнительно в ее натяжении: арматурные работы являются составной частью при изготовлении монолитных желе­зобетонных конструкций и отсутствуют в бетонных конструкциях;

- бетонные, включающие приготовление, транспортирование и уклад­ку бетонной смеси, уход за бетоном в процессе его твердения.

Комплексный технологический процесс по возведению монолитных бетонных и железобетонных конструкций состоит из заготовительных и монтажно-укладочных (основных) процессов, связанных между собой транспортными операциями.

- заготовительные процессы по изготовлению элементов опалубки и опалубочных форм, арматуры и приготовлению бетонной;

- транспортные процессы по доставке опалубки, арматуры и бетонной смеси к месту производства работ;

- основные процессы (построечные) по установке опалубки и арматуры в проектное положение, укладке и уплотнению бетонной смеси, уходу за бетоном в процессе его твердения, натяжению арматуры, распалубке (демонтаже) конст­рукций опалубки.

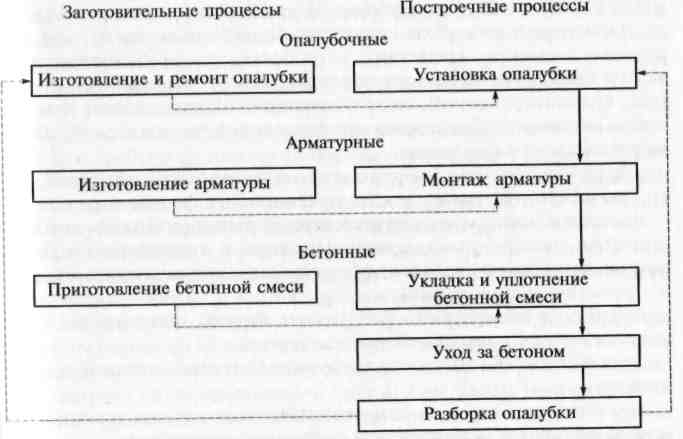

Рис. 7.1. Структурная схема комплексного процесса возведения монолит­ных железобетонных конструкций:

7.2. Назначение и устройство опалубки

Опалубка — временная вспомогательная конструкция, образующая форму изделия. Опалубка служит для придания требуемых формы, гео­метрических размеров и положения в пространстве возводимой конст­рукции путем укладки бетонной смеси в ограниченный опалубкой объем­ный элемент.

Опалубка состоит из:

- опалубочных щитов (форм), обеспечивающих форму, размеры и качество поверхности конструкции;

- крепежных уст­ройств, необходимых для фиксации проектного и неизменяемого поло­жения опалубочных щитов друг относительно друга в процессе произ­водства работ;

- лесов (опорных и поддерживающих устройств), обеспечи­вающих проектное положение опалубочных щитов в пространстве.

7.2.1. Составные части опалубки и опалубочных систем

Отдельные элементы опалубочной системы следующие:

опалубка — форма для изготовления монолитной бетонной конструк­ции;

щит — формообразующий элемент опалубки, состоящий из каркаса и палубы;

каркас щита — несущая конструкция щита опалубки, выпол­ненная из металлического или деревянного профиля;

палуба щита — поверхность, непосредственно соприкасающаяся с бетоном;

опалубочная панель — крупноразмерный элемент опалубки с плоской или криволинейной поверхностью, собираемый из нескольких щитов, со­единенных между собой с помощью специальных узлов и креплений и предназначенный для создания необходимой поверхности в заданных размерах;

блок опалубкипространственный, замкнутый или незамкнутый элемент опалубки из нескольких щитов, предназначенный для опалубли-вания угловых участков бетонируемой конструкции, изготовленный це­ликом и состоящий из плоских и угловых панелей или щитов;

опалубочная системапонятие, включающее опалубку и элементы, обеспечивающие ее жесткость и устойчивость, — крепежные элементы, леса, поддерживающие подмости;

элементы креплениязамки, применяемые для соедине­ния и надежного крепления между собой примыкающих щитов опалубки; стяжки, соединяющие в опалубке противостоящие щиты и другие приспособления, объединяющие элементы опалубки в единую неиз­меняемую конструкцию;

поддерживающие элементы — подкосы, стойки, рамы, распорки, опоры, леса, балки перекрытий и другие поддерживающие устройства, применяемые при установке и закреплении опалубки стен и перекрытий, фиксирующие опалубку в проектном положении и воспринимающие на­грузки при бетонировании.

Вспомогательные элементы опалубочных систем:

навесные подмости — специальные подмости, навешиваемые на сте­ны со стороны фасадов с помощью кронштейнов, закрепленных в отвер­стиях, оставленных при бетонировании стен;

выкатные подмости — предназначены для выкатывания по ним тун­нельной опалубки или опалубки перекрытий при их демонтаже;

проемообразователи — специальная опалубка, предназначенная для формирования в монолитных конструкциях оконных, дверных и других проемов;

цоколь — нижняя часть монолитной стены высотой 10...20 см, кото­рую бетонируют одновременно с монолитным перекрытием. Назначение цоколя в обеспечении проектной толщины стены и фиксации опалубки относительно разбивочных (координационных) осей.
