6.2. Системы перевязки и типы кладки
6.2.1. Системы перевязки швов
Раскладку кирпичей и камней в слоях кладки и чередование слоев производят в определенной последовательности, которую называют системой перевязки швов кладки. Слои кладки из камней правильной формы называют рядами кладки.
Горизонтальные швы имеют среднюю толщину 12 мм, а вертикальные швы должны иметь толщину 10 мм для кирпича и 15 мм для природных камней.
Толщину сплошной кирпичной кладки назначают кратной 0,5 кирпича, поэтому стены могут иметь следующую толщину: полкирпича -12 см; кирпич - 25 см; полтора кирпича - 38 см; два кирпича - 51 см, два с половиной - 64 см; три кирпича - 77 см и т.д.
Высота рядов кладки при толщине кирпича 65 мм составит 77 мм, при толщине утолщенного кирпича 88 мм - соответственно 100 мм.
Основные применяемые системы перевязки: однорядная, многорядная и четырехрядная.
1. Цепная однорядная кладка. Кладку выполняют чередованием через один тычковых и ложковых рядов (рис. 6.4, а).
2. Многорядная шестирядная кладка. Система перевязки предусматривает чередование в наружных верстах шести рядов кирпича - одного тычкового и пяти ложковых (рис. 6.4, б).

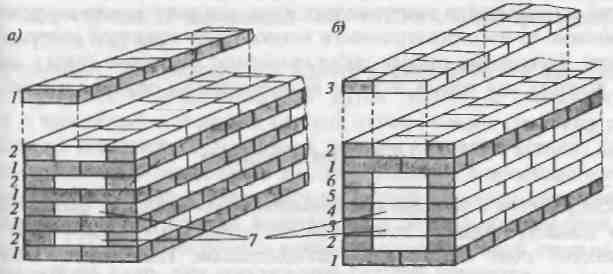

Рис. 6.4. Системы перевязки швов при кладке стен толщиной в два кирпича: а - однорядная (цепкая): б - многорядная; 1 - тычковые ряды; 2…6 ложковые ряды; 7 - забутка
3. Четырехрядную кладку применяют для кладки столбов и узких простенков длиной до 1 м. Допускается совпадение поперечных вертикальных швов в трех смежных рядах кладки.
Кладку из кирпича начинают и заканчивают тычковыми рядами.
6.2.2. Типы кладки
1. Кладку стен с облицовкой применяют для придания фасадам лучшего внешнего вида и повышения сопротивляемости наружных поверхностей стен атмосферным воздействиям. Используют лицевой кирпич, плиты керамические и из естественного камня с обязательной перевязкой всей кладки по типу однорядной или многорядной кладки (рис. 6.5).

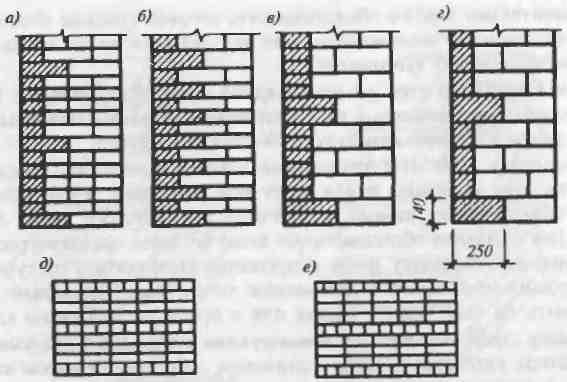

Pис. 6.5. Облицовка стен из кирпича и керамических камней: а - при многорядной перевязки; б - то же, при однорядной; в - стена из керамических камней с облицовкой из кирпича; г - то же, с облицовкой керамическими камнями; д - кладка без перевязки вертикальных швов наружной версты; е - то же, с перевязкой вертикальных швов в пределах трех рядов кладки
2. Армированная каменная кладка - специфика ее в том, что для повышения прочности в швы укладывают арматурные сетки или отдельные стержни (рис. 6.6).
Для поперечного армирования применяют прямоугольные проволочные сетки или сетки «зигзаг». Сетки «зигзаг» целесообразно располагать в двух смежных рядах так, чтобы расположение прутков в них было взаимно перпендикулярным. Сетки по вертикали укладывают по проекту, но не реже чем через 5 рядов кладки.

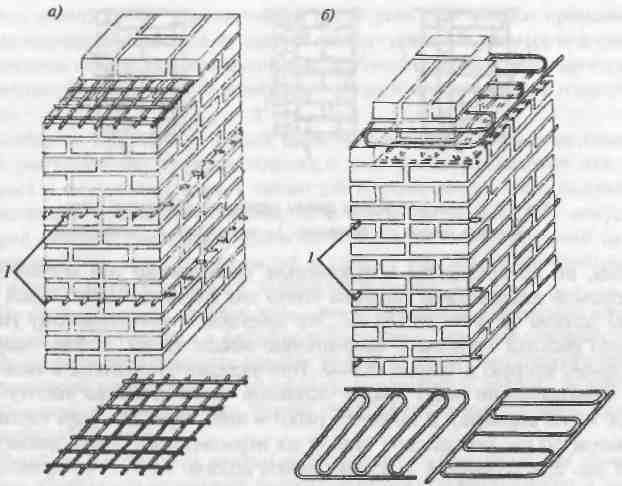

Рис.6.6.. Армирование кирпичных столбов и простенков:
а - прямоугольными сетками; б - зигзагообразными сетками; 1 - выступающие концы прутков
3. Кладка из керамических, бетонных и природных камней правильной формы.
Из керамических камней с поперечными щелевыми пустотами стены, простенки и столбы выкладывают по однорядной системе перевязки.
При кладке из бетонных и природных камней применяют многорядную систему перевязки, но с укладкой поперечных тычковых рядов не реже, чем в каждом третьем ряду.
Наружные стены выполняют в виде трех основных конструктивных схем: массив, массив с утеплителем внутри или на поверхностях стены (рис. 6.7).

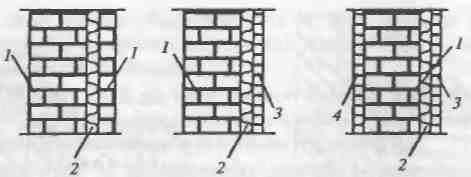

Рис. 6.7. Конструктивные схемы наружных кирпичных стен: 1 - кирпичная кладке; 2 - утеплитель; 3 - штукатурка; 4 - гипсокартон
Массив - наиболее распространенная форма, но по последним нормативным требованиям для обеспечения требуемой теплозащиты толщина стены должна быть более 100 см (для Москвы).
При укладке утеплителя в теле стены первоначально ведут кладку основной части стены на высоту яруса (в 1,5—2 кирпича). В процессе работ в швы через два ряда кирпичей с шагом 50 см укладывают штыри из нержавеющей стали диаметром 5...8 мм. Выступающий за кладку конец должен на 3...5 см превышать толщину утеплителя. После выполнения кладки на высоту яруса на стержни нанизывают плиточный утеплитель (пенополистирол, роквуп), далее на высоту яруса с учетом выступающих стержней выкладывают внутреннюю часть кладки (0,5.-1 кирпич).
Третья схема предусматривает установку утеплителя с наружной или внутренней сторон кладки. Снаружи, как элемент отделки фасада устанавливают плитный утеплитель, сверху закрепляют отделочную сетку, по ней устраивают защитный слой и окрашивают. Утеплитель может оказаться внутри конструкции стены при оштукатуривании по кирпичу наружной версты кладки или отделке фасада декоративными панелями, витражами, искусственным или естественным камнем. При установке внутри помещения утеплитель облицовывают гипсокартонными панелями по металлическому каркасу или, что реже, оштукатуривают по сетке, далее поверхность грунтуют и окрашивают.
