Схемы проходок одноковшовых экскаваторов

Ширина выемки	Тип экс-ра	Схемы разработки выемки
		наименование схемы	схема
В< 1,5R0	Эп	Лобовая про­ходка с одно­сторонней подачей транспорта (пионерная подача)
В = (1,5...1,9)R0	Эп	То же с двух­сторонней погрузкой в транспорт
В = (1,6...1,7)R0	Эо Эд	Торцевая проходка вдоль котлована
В = 2,5R0	Эп	Уширенная лобовая про­ходка с пере­мещением Эп по зигзагу
В = 3,0R0	Эп	Поперечно- торцевая проходка (уширенно-лобовая)
	Э0 Эд	Торцевая про­ходка с пере­мещением Э вдоль котло­вана (за 2 проходки) зигзагу)
В-(3,0... 3,5)Rо	Э0 Эд	Поперечно-торцевая Торцевая(ло­бовая) с пере­мещением по
В > 3,5R0	Эп	Боковая проходка
	Э0 Эд	Поперечно- торцевая проходка (уширенно- лобовая)

Где В – ширина выемки, Rо – оптимальный радиус копания экскаватора, Э_п – экскаватор прямая лопата, Э₀ – экскаватор обратная лопата, Эд – драглайн

4.4.2. Разработка грунта многоковшовыми экскаваторами

Рабочим органом многоковшового экскаватора являются ковши, насаженные через рав­ные интервалы на беспрерывно движущуюся цепь (цепные экскавато­ры) или ротор (колесо) - роторные экскаваторы (рис. 4.13, 4.14).

По характеру взаимного положения машины и рабочего механизма в процессе разработки грунта экскаваторы различают продольного и поперечного черпания. Ковши наполняются грунтом при движении их вверх по наклонной или криволинейной поверхности разрабаты­ваемой выемки. Опорожняются ковши в момент достижения наивыс­шей точки их траектории, где они и опрокидываются. Высыпавшийся грунт попадает на ленточный конвейер, а с него на транспортные средства или в отвал.

Главный пара­метр экскаваторов - глубина копания.

Основные технологические па­раметры: ширина разрабатываемой траншеи поверху и понизу.

При помощи многоковшовых экскаваторов могут быть механизированы следующие процессы: разработка грунта в земляных сооружениях типа «траншея», «канал»; нарезание щелей в массиве грунта; отделка дна, откосов, верха по­стоянных земляных сооружений экскаваторами поперечного копания.

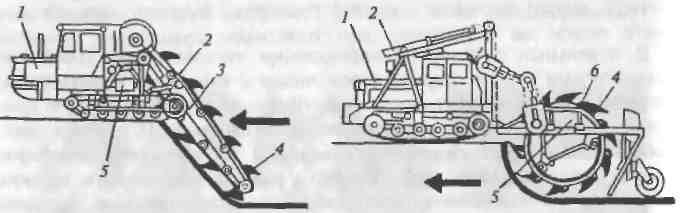

Р и с. 4.13. Схемы устройства многоковшовых экскаваторов продольного копания:

1 - тягач: 2 - домкратное устройство. 3 - цель, 4 - ковши; 5 - поперечный транспортер; 6 - ро­тор

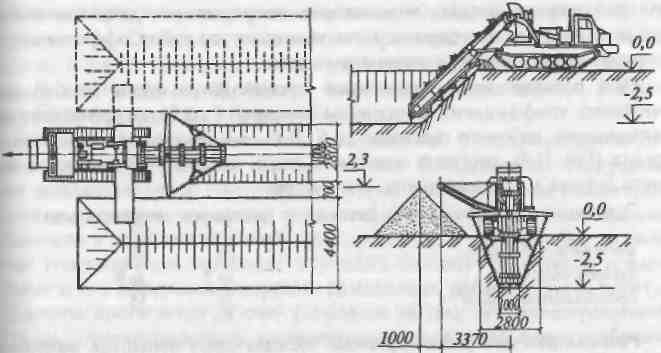

Р и с. 4.14. Технологическая схема разработки грунта многоковшовым экскаватором

Экскаваторами продольного черпания разрабатывают траншеи обычно прямоугольного сечения. Отрывку начинают с наиболее низ­ких мест профиля, что обеспечивает сток грунтовых и атмосферных вод в зоны уже отрытой траншеи.
