4.5. Порядок выполнения экспериментальной части лабораторной работы
При выполнении эксперимента необходимо:
- ознакомиться с устройством элементов, входящих в схему установки;
- собрать электрическую схему;
-осуществить автоматический пуск двигателя и снять с помощью осциллографа переходные процессы =f(t), i=f(t);
- осуществить динамическое торможение и снять осциллограммы
=f(t), i=f(t);
- сравнить' экспериментальные данные с расчетными.

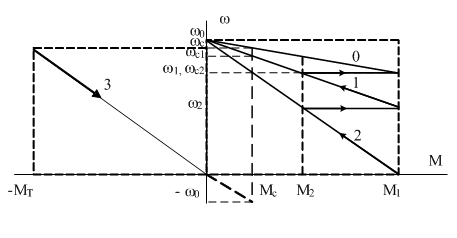

Рис.4

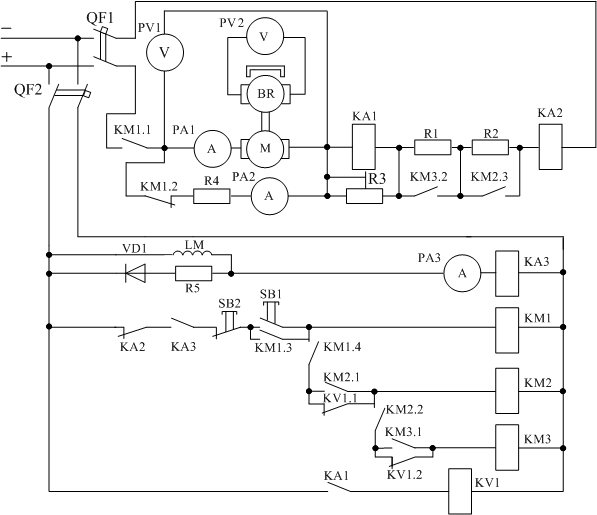

Рис.5
4.6 Контрольные вопросы
4.6.1. Как осуществляется автоматический пуск электропривода в функции тока?
4.6.2. Как рассчитываются величины сопротивлений пускового реостата?
4.6.3. В какой последовательности строится пусковая диаграмма автоматического пуска в функции тока двигателя постоянного тока с независимым возбуждением?
4.6.4. Как построить естественную механическую характеристику двигателя с независимым возбуждением по его паспортным данным?
4.6.5. Как осуществить динамическое торможение электропривода с двигателем независимого возбуждения?
4.6.6. Как происходит ограничение пиков тока и момента в исследуемом автоматизированном электроприводе при пуске и торможении'
4.6.7. Как определить требуемый коэффициент возврата реле KA1?
4.6.8. Каким образом влияет изменение сопротивления резистора, включаемого в цепь якоря на время механических переходных процессов?
4.6.9. Какие виды защит предусмотрены в схеме лабораторной установки?
Литература: [1], §2-1 с.46-55, 61-63; §8-2 с.365-369, 377-389; [2], §2-3, §2-4 с.38-55; [3], §2-1, §2-2. §2-3 с.20-26, §2-8.
Таблица 5
Технические данные электрических машин
Тип машины |
Обозн. на схеме |
РН |
UН |
IH |
H |
RЯ |
RД.П |
|
RШ |
J |
кВт |
В |
А |
рад/c
|
Ом |
Ом |
% |
Ом |
кг·м2 |
||
П-22 |
М |
1 |
110 |
11,7 |
152 |
0,72 |
0,116 |
76 |
166 |
0,014 |
ТМГ-ЭОП |
BR |
|
230 |
0.09 |
416 |
400 |
|
|
|
|
Лабораторная работа № 5
АВТОМАТИЧЕСКИЙ ПУСК АСИНХРОННОГО ДВИГАТЕЛЯ С ФАЗНЫМ РОТОРОМ ТОРМОЖЕНИЕ ПРОТИВОВКЛЮЧЕНИЕМ ЕГО ПРИ РЕВЕРСЕ И ДИНАМИЧЕСКОЕ ТОРМОЖЕНИЕ ОТ ИСТОЧНИКА ПОТОЯННОГО ТОКА ПРИ ОСТАНОВКЕ
5.1. Цель работы
Изучение принципа ступенчатого пуска асинхронного двигателя с фазным ротором торможения противовключением его и динамического торможения от источника постоянного тока, а также освоение методики расчета механических характеристик и основных элементов; приобретение навыков сборки электрической схемы управления и экспериментальное исследование работы электропривода.
