2. Расчет заземляющего устройства, выполняемого из труб

Исходные данные:

Вид электросети

Напряжение в сети, В

Климатическая зона II

Вид грунта вода грунт.

Вид заземлителя

Высота заземлителя Н₃, м 1,4

Диаметр заземлителя, D, м 0,35

Длина помещения l’, м 29

Ширина помещения а', м 13

Решение:

1. Определяем расчетное удельное сопротивление грунта по фор­муле (2.1).

2. Определяем сопротивление растеканию тока в земле одиноч­ной трубы-заземлителя

где D- наружный диаметр трубы-заземлителя;

t- расстояние от поверхности земли до середины заземлителя

3. Определяем ориентировочное количество труб

где - допускаемое сопротивление заземлителей, для сетей напряже­нием до 1000 В ~4 Ом, для повторных заземлителей нулевого прово­да =10 Ом.

4. Определяем общее количество труб с учетом, коэффициентаэкранирования (табл. 2.2)

5. Определяем общее сопротивление заземляющего устройства

6. Определяем расстояние между трубами

7. Определяем длину горизонтального изолированного провода:для труб, расположенных в плане по четырехугольному контуру:

8. Определяем высоту вертикального изолированного провода

= 1 - 0,4 = 0,6 м

9. Составляем монтажную схему заземляющего устройства.

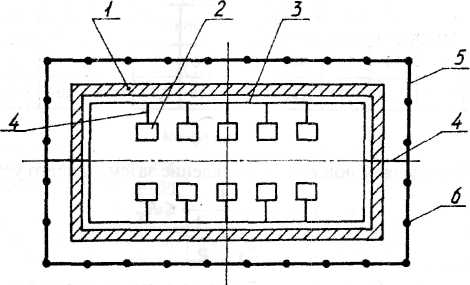

Рис. 2.2. Монтажная схема заземляющего устройства:

1- производственное помещение; 2 - электроустановки; 3 - магистральная шина; 4 - проводники; 5 - соединительная полоса; 6 - заземлители

10.Составляем паспорт заземляющего устройства

Паспорт заземляющего устройства

Вид грунта песок влажный

Вид заземлителя

Диаметр заземлителя D, м 0,38

Высота заземлителя Hз, м 1,4

Минимальная толщина стенки трубы, м

Количество заземлителей, n_об,шт. 5

Расстояние между заземлителями, а, м 0,6

Допустимое сопротивление заземляющего устройства, Ом

Диаметр скважин, D, м

Глубина канавки,h, м 0,48

Ширина канавки b_k, м 0,5

Длина канавки (горизонтального изолированного провода), м

Высота вертикального изолированного провода, м

Минимальное сечение изолированных проводов: м²

медных

алюминиевы

3. Расчет заземляющего устройства, выполняемого из шаровых заземлителей

Исходные данные для расчета

Вид электросети

Напряжение в сети, В

Климатическая зона I I

Вид грунта влажный песок

Диаметр заземлителя, D, м 0,38

Тип производственного помещения - деревообрабатывающий цех:

длина, l',м 43

ширина а', м 14

Методика расчета

1. Определяем расчетное удельное сопротивление грунта

2. Определяем сопротивление растеканию тока в земле одиноч­ного заземлителя

где D- диаметр заземлителя,

t= R_on - расстояние от поверхности земли до середины заземлителя.

3. Определяем ориентировочное количество заземлителей

4. Определяем количество заземлителей с учетом коэффициента использования заземлителя (табл. 2.2.)

5. Определяем расстояние между заземлителями

6. Определяем длину горизонтального изолированного провода для заземлителей, расположенных по четырехугольному контуру

7. Определяем общее сопротивление заземляющего устройства

8. Составляем монтажную схему заземляющего устройства (онаможет иметь вид линии, буквы Г и П - при малом количестве заземли­телей и замкнутого контура - при большом количестве заземлителей).

Рис. 2.2. Монтажная схема заземляющего устройства:

1- производственное помещение; 2 - электроустановки; 3 - магистральная шина; 4 - проводники; 5 - соединительная полоса; 6 - заземлители

9. Составляем паспорт заземляющего устройства

Паспорт заземляющего устройства

Вид грунта влажный песок

Вид заземлителя

Диаметр заземлителя D, м 0,38

Количество заземлителей (скважин вертикальных изолированных проводов), шт. 12

Расстояние между заземлителями, а, м 1,19

Диаметр скважин, D_c, м 0,38

Глубина скважины R_on+ , м 2,09

Глубина канавки h, м 0,48

Ширина канавки b_к, м

Длина канавки (горизонтального изолированного провода), м

Высота вертикального изолированного провода, м

Минимальное сечение изолированных проводов:

медных, м²

алюминиевых, м²
