2.2 Выбор грузозахватных приспособлений
Таблица 3- Ведомость выбора грузозахватных приспособлений
Монтируемый эле мент |
Грузозахватные приспособления и монтажная оснастка |
|||||
Наименование |
Масса т
|
Наименование груз-го приспособления |
Эскиз |
Груз- сть, т |
Масса, т |
Высота, м |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1. Плиты перекрытия |
2,8 |
Четырех-ветвевой строп, ПИ промсталь-конструкция 21058М28 |
|
3 |
0,09 |
4,2 |
2. Лестничные площадки |
1,16 |
Четырех-ветвевой строп, ПИ промсталь-конструкция 21058М28 |
|
3 |
0,09 |
4,2 |
Окончание таблицы 3 |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
3. Лестничные марши |
1,52 |
многовитвевой уравновешивающийся строп |
|
2,5 |
0,044 |
4,5 |
2.3 Выбор монтажного крана
1.Определяем грузоподъемность
Q=mэл.+mгр=2,8+0,09=2,89 т
mэл.-масса элемента
mГр-масса грузозахватного устройства
2.Определяем высоту подъема крюка, м
Hкр=H0+Hз+Hэл+Hстр=15,03+0,5+0,22+4,2=19,85 м
H0-высота ранее смонтированной конструкции. H0-Ур.М.Г.-Ур.з,=13,700+1,230=14,93м
Hз- высота запаса(0,5м)
Hэл –высота монтируемого элемента в положении подъема(0,22м)
Hстр –высота грузозахватных устройств(4,2м)
3.Определяем вылет стрелы крана, м
Lстр=
=2+5+10,31=17,310
м
а- ширина кранового пути(а/2=2м)
b- расстояние от кранового пути до наиболее выступающей части здания (4-5м)
с- растояние от центра тяжести монтируемого элемента до выступающей части здания со стороны крана 10,960-0,2-0,75=10,310м

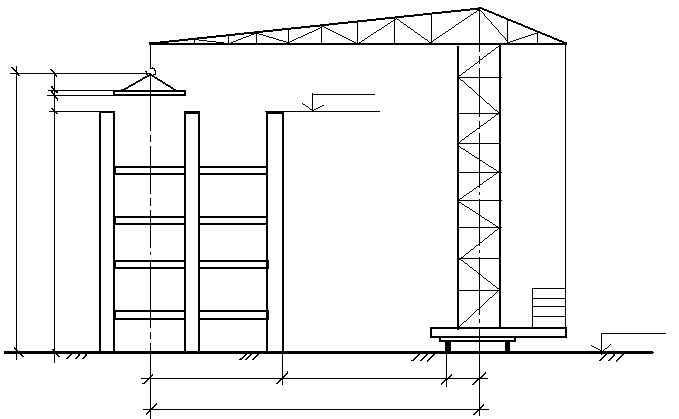

Схема параметров башенного крана
Нкр
Но
Нстр
Нэ
Нз
Ур. М. Г.
Ур.З.
а/2
В
С
Lстр
Таблица-4 Ведомость монтажных характеристик кранов
Наименование элемента |
Обозначение параметров |
Расчетные параметры |
Расчетные параметры крана |
|||||
КБ-100 3А |
КБ-308 3А |
КБ-100 3Б |
||||||
min |
max |
min |
max |
min |
max |
|||
Плита перекрития |
Q(т) |
2,89 |
4 |
8 |
5 |
8 |
5 |
8 |
Hкр(м) |
19,85 |
33 |
48 |
20,8 |
30,8 |
33 |
48 |
|
lстр(м) |
17,31 |
12,5 |
25 |
4,8 |
25 |
12,5 |
25 |
|
Для строительства данного здания наиболее подходящим является кран КБ 308 3А именно его характеристики, в соответствии с графиком грузовых характеристик, наиболее подходит к параметрам строящегося здания.
