Плавучі вантажопідйомні крани та кранові судна

В практиці морського буріння доводиться проводити підйомно-транспортні роботи в умовах відкритого моря. Наприклад, при будуванні стаціонарних платформ, коли модулі ( технологічний, жилий ), збудовані на суходолі, потрібно встановити на основу. Для таких цілей використовують вантажопідйомні крани (рис. 18) і кранові судна (рис. 19).

Кранові судна більш маневрені і швидше переміщуються, тому їх краще використовувати, коли роботи проводяться далеко від точки їх знаходження. Плавучі вантажопідйомні крани мають кращу стійкість при підйомі вантажу, тому за однакової довжини корпуса з крановими суднами здатні підняти за відповідного оснащення важчий об’єкт.

Процес підйому має проходити за відсутності сильного вітру, високих хвиль ( понад допустимих для піднімального засобу ) і ін.

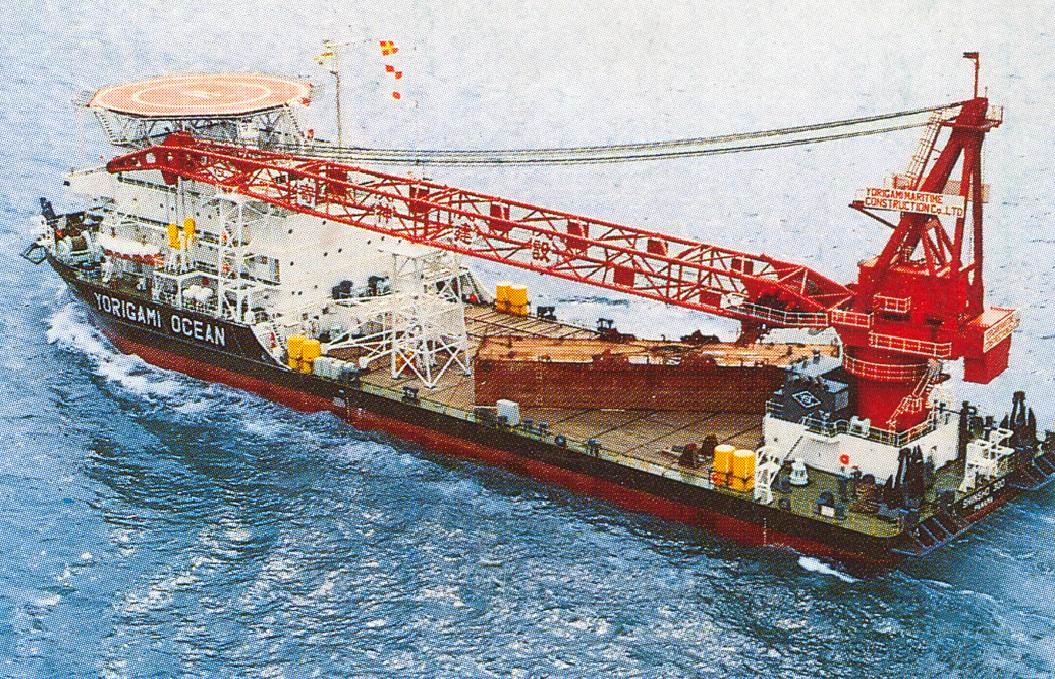

Рисунок 18 – Кранове судно

Рисунок 19 – Плавучий вантажопідйомний кран на напівзануреній основі

Устаткування для забивання паль

Копри призначені для підвішування і задання напряму свайного молота, а також для установки і підтримки палі при її зануренні в грунт. (Крім того, копри повинні забезпечувати швидке і зручне переміщення сваєбійного обладнання уздовж фронту роботи.

Однією з поширених конструкцій металевих копров є так званий універсальний копер, який застосувується для забивання важких залізобетонних паль. Ферма універса-льного копра разом із стрілою за допомогою двох гвинтових домкратів може трохи пересуватися назад і вперед, а також нахилятися для забивання похилих паль.

На рис. 20 показаний плавучий несамохідний універсальний повноповоротний копер для забивання в річкових і морських акваторіях вертикальних і похилих залізобетонних паль і сталевого шпунта. Їм користуються також і для висмикування паль. Плавучий копер складається з корпусу (понтона) і поворотної частини, на якій розташовано устаткування.

Для монтажу морських установок застосовуються більш складні і потужніші установки, але розглянемо простіший приклад.

Рис. 20 – Плавучий универсальный копер

Поворотна частина копра є поворотною платформою, на якій змонтовані ферма копра з направляючими стрілами, по яких переміщається свайний молот. Машинне приміщення з паровим казаном і лебідкою розташовується на протилежній стороні понтона і служить противагою.

У деяких моделях стріла копра може нахилятися вперед або назад. Плавучі копри забезпечуються змінними молотами для забивання важких залізобетонних паль і сталевого шпунта і можуть виконувати наступні операції:

а) забивання вертикальних паль або сталевого шпунта;

б) забивання похилих паль «від себе» як з короткого боку понтона, так і з бортів;

у) забивання похилих паль «на себе» з короткого боку понтона;

г) підйом паль з короткого боку понтона при нахилі стріли (ферми) копра і підйом паль з бортів при вертикальному положенні стріли;

д) висмикування паль тільки з короткого боку понтона.

Обертання поворотної платформи, установка стріли копра в робоче або транспортне положення, забивання або висмикування паль проводиться за допомогою п'ятибарабанних парових лебідок. Робочі операції на лебідці можуть виконуватися тільки послідовно, без їх поєднання. Зміна напряму обертання поворотної платформи здійснюється реверсуванням парової машини і регулюється гальмом.

Забивання паль під водою проводиться з використанням для роботи молота стислого повітря. З цією метою плавучі копри обладналися компресорними установка-ми.

Стріла копра виконується зварної, ґратчастої конструкції, частіше за весь трикутного перерізу і обладнана системою блоків і канатів, необхідних для її нахилу в транспортне положення, при якому вона спирається на спеціальну стійку.

Розглянуте обладнання стосується лише забивання паль шпунтів з поверхні моря і є характерними для монтажу сталевих стаціонарних платформ. Для забивання пальна дні моря використовують складніші установки.
