3. Контрольні запитання та завдання

1. Що називають схемою в СКД?

2. Наведіть дві класифікаційні групи схем в СКД.

3. Що називають елементом схеми в СКД?

4. Для чого призначені лінії взаємозв’язку на схемі в СКД?

5. Для чого служить перелік елементів схеми?

6. Що називають умовним графічним позначенням?

7. Що називають електричною схемою в СКД?

8. Що називають електричною принциповою схемою в СКД?

9. Які елементи електричних принципових схем Вам відомі?

10. Які елементи електричної принципової схеми наявні в Вашому завданні?

11. Лінії якої товщини застосовується для виконання електричної принципової схеми?

12. Лінії якого типу застосовується для виконання електричної принципової схеми?

13. З чого складається умовне літерно-цифрове позначення елемента електричної принципової схеми?

14. Який шаблон AutoCAD Ви використали в завданні?

15. З чого складається зовнішня частина шаблону?

16. Які внутрішні настройки шаблону використані в процесі виконання завдання?

17. Створіть новий файл для виконання схеми на основі шаблону за вказівкою викладача.

18. Яка з команд AutoCAD призначена для встановлення стилю тексту перед його написанням?

19. Яка з команд AutoCAD призначена для нанесення тексту?

20. Наведіть шлях пошуку в Проектному центрі необхідного розділу бібліотеки.

21. Як необхідний елемент з бібліотечного файлу доправити до файлу схеми?

22. Доповніть свій файл умовними графічними позначеннями елементів схеми за вказівкою викладача.

23. Чим корисна об’єктна прив’язка при виконанні схеми?

24. Яка з команд AutoCAD включає/відключає сітку?

25. Яка з команд AutoCAD включає/відключає крок?

26. Яка з команд AutoCAD включає/відключає режим креслення, що передбачає побудови тільки в вертикальному та горизонтальному напрямках?

27. Яка з команд AutoCAD призначена для видалення непотрібних об’єктів з файлу *. dwg?

Додаток 1

Варіанти індивідуальних завдань [14]

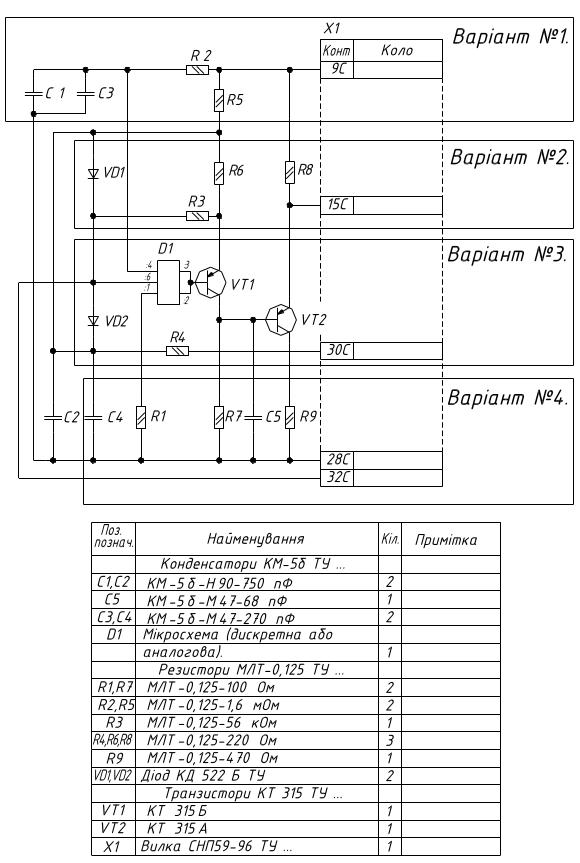

1. Варіанти №1, №2, №3, №4. Генератор. Схема електрична принципова, рис. 4.

Рис. 4

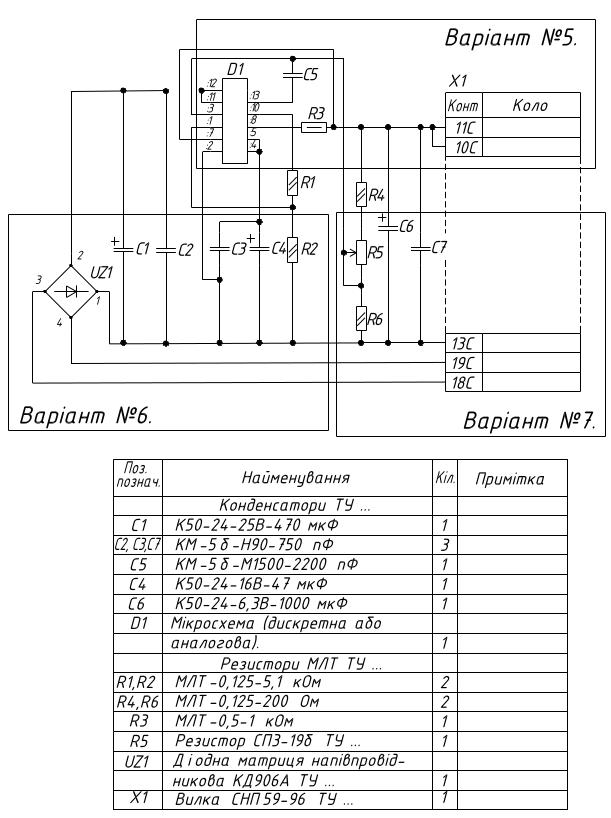

2. Варіанти №5, №6, №7. Підсилювач. Схема електрична принципова, рис. 5.

Рис. 5

3. Варіанти №8, №9, №10, №11, №12. Перетворювач. Схема електрична принципова, рис. 6.

Рис. 6

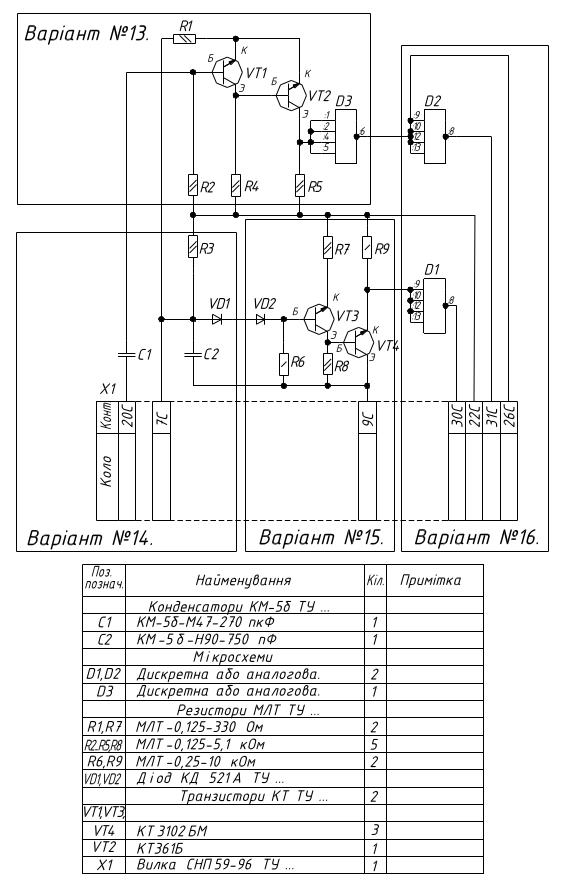

4. Варіанти №13, №14, №15, №16. Генератор. Схема електрична принципова, рис. 7.

Рис. 7

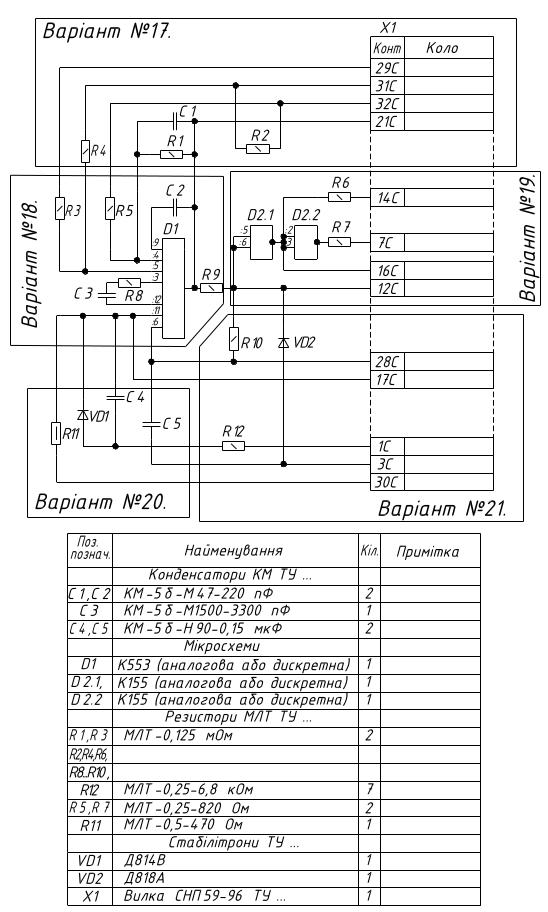

5. Варіанти №17, №18, №19, №20, №21. Стабілізатор. Схема електрична принципова, рис. 8.

Рис. 8

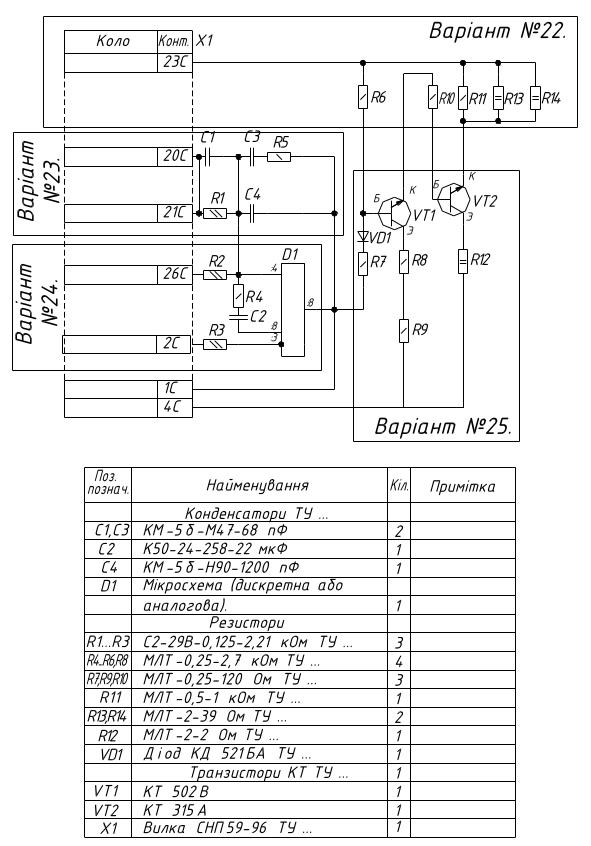

6. Варіанти №22, №23, №24, №25. Формувач імпульсів. Схема електрична принципова, рис. 9.

Рис. 9

Додаток 2

Основні поняття та правила виконання електричних схем Визначення та класифікація схем.

В державній системі конструкторської документації (СКД) схема – це графічний конструкторський документ, на якому умовно зображено чи позначено складові частини виробу і зв’язки між ними [4].

Виріб – це одиниця промислової продукції, кількість якої обчислюється в штуках (примірниках) [5].

Терміни та визначення основних понять про схеми надані в розділі 8 “Види графічних конструкторських документів” [4]. Схеми поділяють, за видами та типами [4, 10]. Вид схеми – це класифікаційна група схем, зібраних за ознаками принципу дії і зв’язків складових частин [4]. За видами схеми поділять на: електричні - Е, гідравлічні - Г, пневматичні -П, кінематичні - К тощо. Тип схеми – це класифікаційна група схем, об’єднаних за призначенням [4]. За типами схеми поділяють на: структурні - 1, функціональні – 2 , принципові - 3, з’єднань - 4 тощо. Наприклад, схема принципова - це схема, яка визначає повний склад елементів і зв’язків між ними і, як правило, дає детальне уявлення про принцип роботи виробу чи установи [4].

Кожна певна схема має свій шифр, що складається з її виду та типу. Наприклад, шифр Е3 – означає електричну принципову схему виробу. Шифр вноситься до позначення схеми в її основному написі. Крім цього в графі, де вказано найменування пристрою додають слова “Принципова електрична схема”. Схеми, як і креслення, виконують на аркушах стандартного формату [7], з основним написом форми 1 та додатковими графами до нього [6].

Терміни та визначення основних понять про складові частини схеми виробу та зв’язки між ними надані в розділі 10 “Створення графічних конструкторських документів” [4].

Функціональними частинами схеми можуть бути: елементи, пристрої, функціональні групи, функціональні ланки.

Елемент схеми – функціональна складова частина схеми, яка позначає частину виробу і не може бути розподілена на частини самостійного функціонального призначення.

Лінії взаємозв’язку - складова частина схеми, яка відрізком лінії показує зв’язки між функціональними частинами схеми.

Умовне графічне позначення (УГП) – позначення функціональної частини схеми, крім функціональних ланок, подане рисунком чи знаком.

Крім УГП, частинам схеми привласнюють умовне літерно-цифрове позначення (УЛЦП) - подане комбінацією літер та цифр.
