1 1.Выбор муфт
Муфта, соединяющая приводной вал с редуктором, называется приводной, а двигатель с редуктором – моторной. В качестве приводных используют компенсирующие жесткие муфты, а в качестве моторных – компенсирующие мягкие.
Так как муфта будет компенсирующая жесткая, то выбирать будем из:
МУВП - муфта упругая втулочно-пальцевая ГОСТ 12080-66;
МЦ – муфта цепная ГОСТ 20742-81;
МЗ – муфта зубчатая ГОСТ Р50-95-96.
Определим расчетный момент на муфте по формуле:
,
где
– коэффициент режима работы муфты:
Кр=1,2,
– номинальный
момент передаваемый муфтой (
).
Ориентировочно оцениваем диаметр вала в месте установки муфты по следующей зависимости:
.
Для
компенсации влияния изгиба вала назначают
заниженные значения допускаемых
напряжений кручения.
.(вроде
надо 60 брать, если я не ошибаюсь)
С
учетом ослабления вала шпоночной
канавкой
Принимаем
диаметр под муфту равным 70 мм
П
ринимаем
муфту МЦ 2000-1-70-1 ГОСТ 20742-93, т.к. она обладает
большими компенсирующими возможностями.
Усилие, с которым муфта будет воздействовать на валы, находим по формуле:
– окружное
усилие на муфте.
Принимаем
1 2.Определение диаметральных и осевых размеров валов
Определение диаметральных размеров валов
Исходные данные для расчета валов
-
Параметр
Ведущий вал – червяк
Ведомый вал
Ft, Н
1333
6768
Fr, Н
2463
Fa, Н
6768
1333
FtM,Fр, Н
398.4
3000
d, мм
78,75
315
а, мм
160
95
t, мм
80
95
Р асчет быстроходного вала

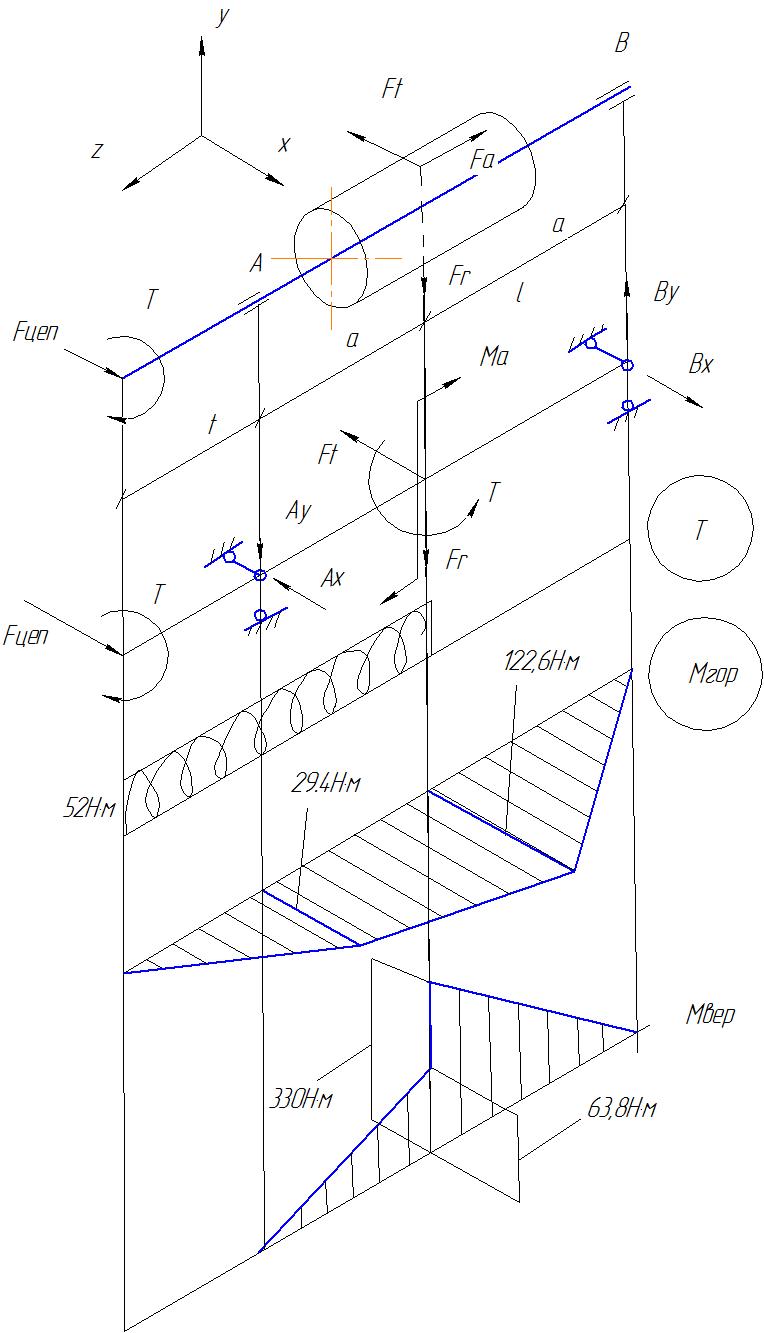

Определяем реакции опор в горизонтальной плоскости из условия равновесия.
,
.
Проверка:
Определяем реакции опор в вертикальной плоскости из условия равнокесия.
,
,
.
Проверка:
следовательно
реакции определены верно.
Определяем радиальные нагрузки на опоры
Радиальные нагрузки на опоры:
,
,
Определяем изгибающие моменты в характерных сечениях вала.
-Горизонтальная плоскость
Момент под опорой А
,
Момент под центром червяка:
,
-Вертикальная плоскость
Момент под центром червяка слева.
,
Момент под центром червяка справа.
Определяем диаметры вала в его характерных сечениях по формуле, используемой при определении диаметра вала под муфтой
-Диаметр вала под ведомой звездочкой:
,
С
учетов ослабление вала шпоночным пазом
имеем
.
Принимаем
-Диаметр вала под опорой «А». Изгибающий момент в сечении вала
,
,
,
Принимаем
Диаметр вала под опорой «В» принимаем таким же.
Д
иаметр
вала под червяком не рассчитываем, т.к.
червяк выполнен заодно с валом.
