2.6. Описание лабораторной установки

Лабораторный стенд предназначен для снятия СМХ различных образцов электрооптических материалов ( кристаллы Bi₁₂GeO₂₀, LiNbO₃ и ЦТСЛ ) и определения полуволнового напряжения для этих образцов . Этот стенд позволяет наглядно сравнить различные виды электрооптических эффектов в этих материалах.

В лабораторной установке , состоящей из источника излучения (ГН-2П), столика с образцами, пластинки анализатора , фотоприемника (ФД-10К), микровольтметра (В7-28) и источника питания (ТВ-2) линейно поляризованное излучение лазера проходит через один из образцов, находящихся на столике, проходя пластинку анализатора попадает на фотоприемник и регистрируется микровольтметром. Изменяя напряжение источника питания и снимая показания микровольтметра, можно построить СМХ всех образцов.

Описание лабораторной установки

Управлять разностью фаз можно с помощью электрического поля (2.21), используя соответствующие среды (например ADP).

СМХ (2.23) , (2.24) для DKDP (ADP) и LTA можно построить , измерив пропускание модулятора в зависимости от прикладываемого напряжения в лабораторной установке, собранной по схеме рис.2.4.

Для этого эксперимента лабораторный стенд, см. фото 1, содержит источник напряжения драйвер (MODEL 3030C или HVA-100K 300 В), модулятор - MODEL 28 (ADP) или MODEL 13 (LTA), Не-Ne лазер с мкм, приемник излучения и микроамперметр. Дополнительных поляризаторов не требуется для ADP, т.к. излучение лазера линейно поляризовано, а на корпусе модулятора после кристаллов ADP установлена поляризационная призма MODEL 19. В случае же LTA модулятора – призма Глана-Томсона (фото 1).

Порядок проведения работы

1. Установку для измерения СМХ включает преподаватель.

2. Измерение пропускания модуляторов ADP и LTA:

а) убедиться, что излучение лазера, проходящее через модулятор, попадает на фотодиод (см. Фото 1).

б) установить на источнике питания смещение 0 В по индикатору драйвера, затем:

- плавным вращением ручки ручной регулировки смещения выставить минимальное напряжение по шкале вольтметра, подключенного к усилителю и снять отсчет. Затем еще увеличить напряжение и снять отсчет. Занести ре Определяем полуволновое напряжение: по микроамперметру фиксируем минимальное и максимальное значение сигнала с фотоприемника и отмечаем соответствующие им напряжения смещения. U_min и U_max . Разница U_max- U_min=U

- разбиваем интервал U на 15 отсчетов и, изменяя напряжение на модуляторе от U_min до U_max с шагом U /15, записываем значения сигнала с приемника в таблицу:

N опыта	1	...	15
U ПРИЕМНИКА
U ADP

- затем, нормируя на максимальное значение сигнала (из табл.) и вычитая минимальное (фоновое), получаем значение =(U_i- U_min)/(U_max- U_min).

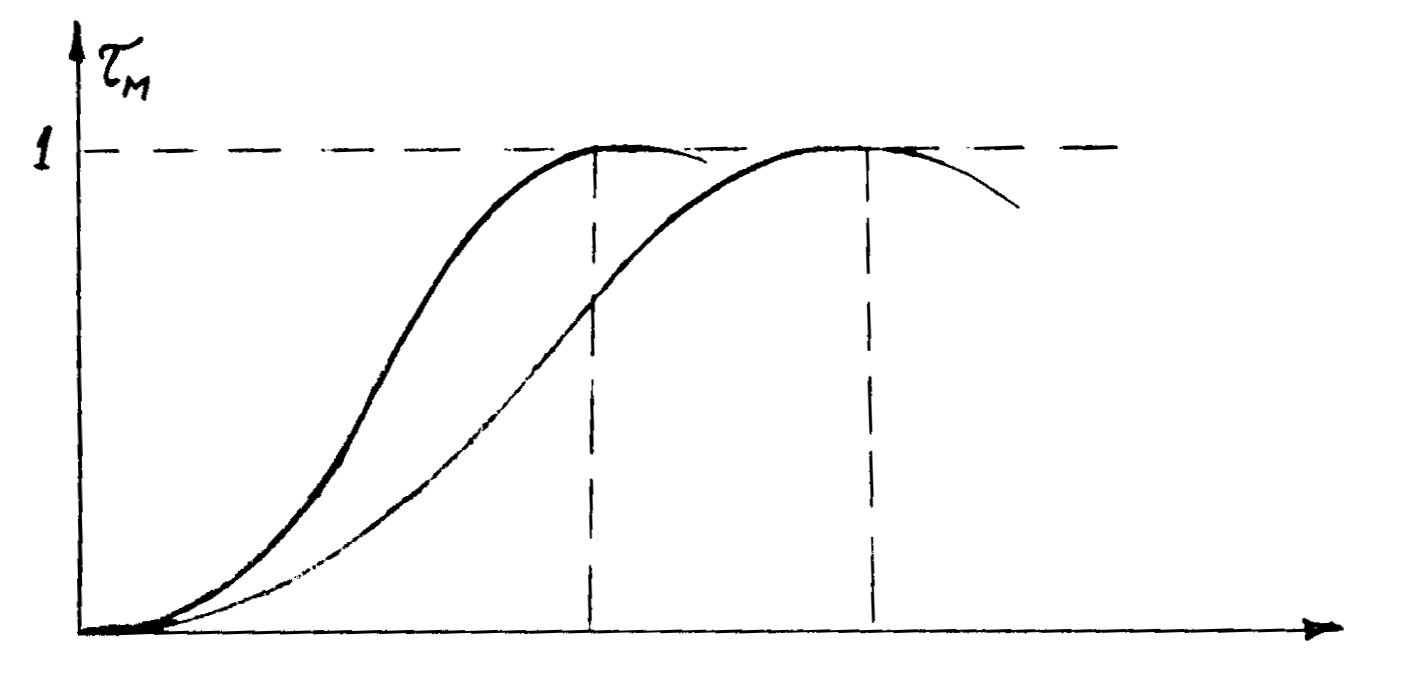

3. Далее строим график в координатах U_М = U_ADP, , примерный вид которого показан на графике рис. 2.14.

U

Рис. 2.14

4. После того, как опыт закончен, нужно вернуть все регуляторы и переключатели источника питания в первоначальное положение (убрать напряжение) и выключить прибор.

5. Через 3 минуты после выключения источника питания можно отключить высоковольтный разъем от измеряемого образца и подключить к следующему образцу.

6. Повторить п. 2-5 для ADP образца (фото 2), поставив фотодиод после соответствующего модулятора.
