Министерство транспорта Российской Федерации

Федеральное агентство железнодорожного транспорта

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

САМАРСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ

Кафедра «Электроснабжение железнодорожного транспорта»

Курсовой проект

по дисциплине: «Тяговые и трансформаторные подстанции»

Вариант №0908015

Выполнил: Жаймуханов А.В.

Группа: 891

Проверил: Табаков О.В.

Самара 2012

Содержание

ИСХОДНЫЕ ДАННЫЕ 3

1. СОСТАВЛЕНИЕ ОДНОЛИНЕЙНОЙ СХЕМЫ ГЛАВНЫХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ПОДСТАНЦИИ 4

2. ВЫБОР ЧИСЛА, ТИПА И МОЩНОСТИ АГРЕГАТОВ И ТРАНФОРМАТОРОВ 5

3. РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ 11

4. ПРОВЕРКА ОБОРУДОВАНИЯ ТЯГОВОЙ ПОДСТАНЦИИ 15

5. ВЫБОР СГЛАЖИВАЮЩЕГО УСТРОЙСТВА 26

6. ВЫБОР АККУМУЛЯТОРНОЙ БАТАРЕИ И ЗАРЯДНО-ПОДЗАРЯДНОГО УСТРОЙСТВА 28

7. Расчёт защитного заземляющего устройства 30

8. Экономическая часть проекта 32

СПИСОК ЛИТЕРАТУРЫ 36

Исходные данные

Род тока тяговой подстанции

Постоянный

Представление сопротивлений при расчёте токов к.з.

В именованных единицах

Тип тяговой подстанции и её номер на рис. 1.1

Тупиковая, № 6

Мощность к.з. на вводах опорных подстанций № 1 и 5, связывающих их с энергосистемой (в числителе SкзI , в знаменателе − SкзII), МВ·А

840/600

Число фидеров питающих КС

4

Число фидеров районных потребителей (числитель) и наибольшая мощность, передаваемая по одному фидеру (знаменатель), кВ·А

4/1300

Количество энергии, отпускаемой за год на тягу поездов, кВт·ч

65·106

Время действия релейных защит tз, с:

На вводах 110 кВ

1,6

На вводах 35 кВ

1,0

На вводах 27,5 кВ

0,9

На вводах 6 − 10 кВ

0,8

На вводах 0,4 кВ

0,5

Данные для выбора аккумуляторной батареи напряжением 220 В :

Постоянный ток нагрузки, А

10

Временный ток нагрузки, А

15

Данные для расчета заземляющего устройства:

Площадь, занимаемая территорией Т.П. S, м2

9000

Удельное сопротивление земли ρ, Ом·м

135

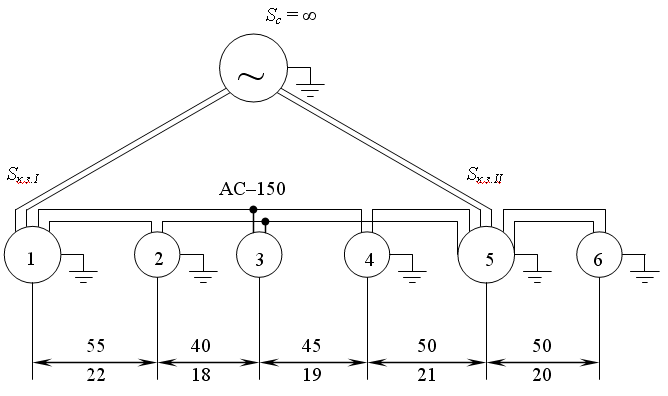

Рисунок 1.1 – Схема присоединения подстанции к системе внешнего электроснабжения
