6 Подбираем подшипники качения

6.1. Подбираем подшипники для вала червяка

Исходные данные:

мм,

840мин^-1

6.1.1 Подбираем типоразмер подшипника

Cсуммарные реакции в опорах:

Найдем отношение и отношение их к осевой нагрузке

Поэтому принимаем радиально- упорные шариковые подшипники 66000 (угол контакта = 36 градусов) серии № 66407 с соответствующими размерами ГОСТ333-79

Характеристики подшипника таблица №3

№ под-ка	d, мм	D, мм	B, мм	r, мм	C,кН	Со, кН
66407	35	100	25	2,5	204	180

6.1.2 Определяем составляющие радиальных реакций шариковых радиально-упорных подшипников

S₁ = e ^. P_r1 =0,95 ^. 2031,789 = 1930,2 H;

S₂ = e ^. P_r2 = 0,95 ^. 3649,727= 3467,241 H.

где для коэффициент осевого нагружения е = 0,95.

6.1.3 Определяем осевые нагрузки подшипников

В нашем случае S₁ < S₂; тогда P_a1 = S₁ = 1930,2H;

P_a2 = S₁ + F_a1 = 1930,2 + 9505,444 = 11435,644H.

F_a1/ P_a1=9505,444/1930,2= 4,925>е X₁=0,37 Y₁=0,66

F_a1/ P_a2=9505,444 /11435,644= 0,831<e X₂=1 Y₂=0

6.1.4 Определяем эквивалентную нагрузку

H,

Коэффициенты V = 1 ; К_Т = 1.; К_б = 1,3.

6.1.5 Определяем расчетную долговечность, ч

Полученная долговечность выбранного подшипника для червячных редукторов соответствует рекомендуемым значениям.

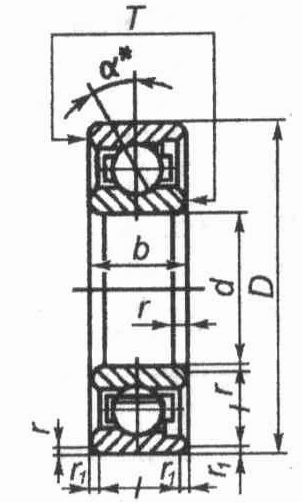

Рисунок 7: Эскиз подшипника

6.2. Подбираем подшипники для вала червячного колеса

Исходные данные:

65мм,

40мин^-1

6.2.1 Подбираем типоразмер подшипника

Суммарные реакции опор

Найдем отношение и отношение их к осевой нагрузке

Поэтому принимаем конические роликовые подшипники № 2007113А с соответствующими размерами ГОСТ27365-87

Характеристики подшипника таблица №4

№ под-ка	d, мм	D, мм	B, мм	r, мм	C,кН	Со, кН
2007113А	65	100	23	1,5	78,1	68

6.1.2 Определяем составляющие радиальных реакций шариковых радиально-упорных подшипников

S₁ = e ^. P_r1 =0,38 ^. 6447,787 = 2450,159H;

S₂ = e ^. P_r2 = 0,38 ^. 4820,941= 1831,958 H.

где для коэффициент осевого нагружения е = 0,38.

6.1.3 Определяем осевые нагрузки подшипников

В нашем случае S₁ > S₂; тогда P_a1 = S₁ = 2450,159H;

P_a2 = S₁ + F_a1 = 2450,159+ 2424,867 = 4875,026H.

F_a1/ P_a1=2424,867/2450,159= 0,99>е X₁=0,4 Y₁=1,45

F_a1/ P_a2=2424,867/4875,026= 0,497>e X₂=0,4 Y₂=1,45

6.1.4 Определяем эквивалентную нагрузку

Коэффициенты V = 1 ; К_Т = 1.; К_б = 1,3.

6.1.5 Определяем расчетную долговечность, ч

Полученная долговечность выбранного подшипника для червячных редукторов соответствует рекомендуемым значениям.

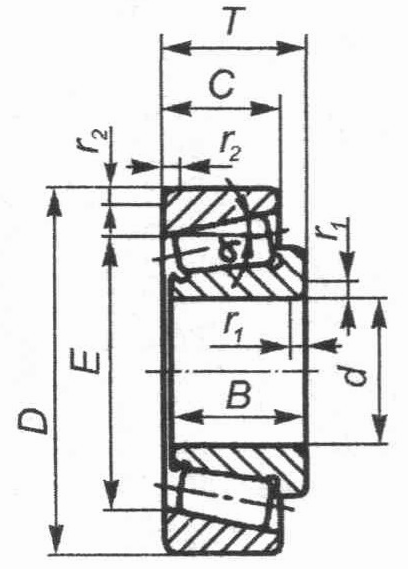

Рисунок 8: Эскиз подшипника

7 Подбираем муфту

7.1. Расчетный крутящий момент

где - крутящий момент, передаваемый валом, Нм;

- коэффициент режима работы; для ленточного конвейера принимаем ;

- номинальный крутящий момент, который может передавать муфта определенного размера

Принимаем муфту компенсирующую зубчатую по диаметру вала червячного колеса:

Муфта 1-2500-60 –1З2 ГОСТ Р50895-96
