Вопрос№14. Схемы устройства естественной и искусственной вентиляции.

Принципиальная схема устройства механической вентиляции.

Системы механической приточно-вытяжной вентиляции состоят из отдельных приточных и вытяжных установок, в которых перемещение воздушных масс совершается за счет использования механической энергии электродвигателей, передаваемой вентиляторам.

На рис. 60 изображена примерная схема механической приточно-вытяжной вентиляции деревообделочного цеха. Наружный воздух через приемную шахту 1 вследствие разрежения, создаваемого вентилятором, засасывается в камеру 2, где может быть подвергнут соответствующей обработке — очистке от пыли, нагреванию, охлаждению, осушке или увлажнению; из камеры вентилятором 3 воздух нагнетается в сеть магистральных воздуховодов 4, из которых, пройдя стояки, подается через приточные насадки в помещение; промыв вентилируемое помещение, воздух засасывается воздухоприемниками вытяжной вентиляции, поступает затем в сборные вытяжные магистрали 5 и при помощи вентилятора 6 выбрасывается наружу с предварительной очисткой в пылеотделителе 7.

В отдельных деталях элементы механической вентиляции могут изменяться, но принципиальная схема остается постоянной.

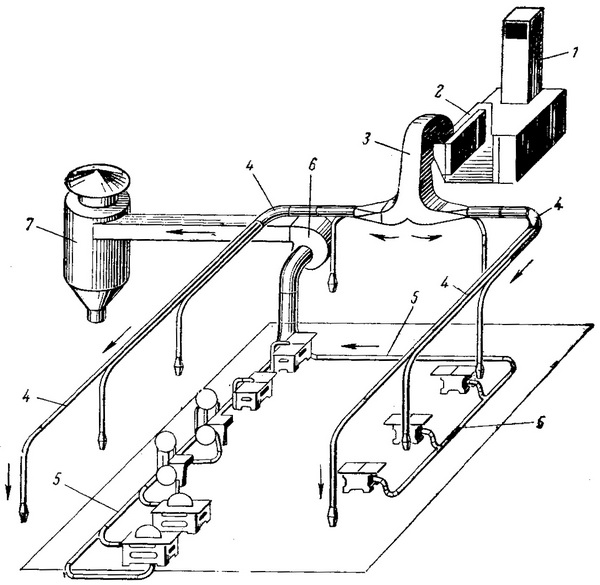

Рис. 60. Схема механической приточно-вытяжной вентиляции деревообделочного цеха.

1 — воздухозаборная шахта; 2 — камера для обработки приточного воздуха; 3 — приточный вентилятор; 4 — приточные воздуховоды с выпусками; 6 — вытяжные воздуховоды с местными отсосами; 4 — вытяжной вентилятор; 7 — пылеотделитель (циклон).

Вопрос 14.Продолжение.

Наиболее эффективной является приточно-вытяжная вентиляция (рис.), состоящая из двух отдельных систем — приточной и вытяжной, которые одновременно подают в помещение чистый воздух и удаляют из него загрязненный.

Рис. Схема приточно-вытяжной вентиляции с рециркуляцией воздуха: а - приточная система; б - вытяжная система; 1 - воздухозаборное устройство; 2 - очиститель воздуха; 3 - центробежный вентилятор; 4 - калорифер; 5 - увлажнитель-охладитель; 6 - распределительный трубопровод; 7- приточные насадки; 8 - местные отсосы; 9- пылеуловитель; 10- выбросное устройство; 11 - воздуховод; 12- клапаны; 13 - производственное помещение; 14 - вентилятор

Вопрос№15.Производственная пыль.

Пыль - мельчайшие частицы твердого вещества, которые образуются как в естественных условиях, так и на производстве при дроблении и размоле твердых веществ, при изготовлении изделий, их обработке и транспортирования.

Классификация и свойства пыли. Производственную пыль классифицируют по способу образования, происхождению и дисперсности (величина частиц). По способу образования, как отмечено выше, пыль делится на аэрозоль дезинтеграции и аэрозоль конденсации. По происхождению различают органическую (растительная, животная, искусственная, микроорганизмы и продукты их распада), неорганическую (минеральная, металлическая) и смешанную (минерально-металлическая, органическая и неорганическая) пыль. По дисперсности пыль делится на видимую (частицы свыше 10 мкм), микроскопическую (с размером частиц от 10 до 0,25 мкм) и ультрамикроскопическую (с размером частиц менее 0,25 мкм). Пыль обладает рядом отрицательных свойств. Она уменьшает прозрачность воздуха, снижает солнечную радиацию, угнетает рост растений, способствует туманообразованию, ухудшает общие санитарно-бытовые условия. Пыль может вызывать порчу оборудования, зданий, исторических памятников. Вредное воздействие пыли на организм зависит от ее свойств. Существенное влияние на биологическую активность пыли оказывают химический состав и растворимость пылей, дисперсность, форма частиц, ее твердость, электрозаряженность, структура (кристаллическая, аморфная), адсорбционные свойства. Наибольшую опасность представляет пыль при вдыхании, меньшее значение имеет она при попадании в желудок.

По характеру воздействия на организм человека производственная пыль подразделяется на раздражающую и токсичную.

К раздражающим пылям относятся:

а) минеральная – песочно-кварцевая, корундовая пыль, образующаяся, например, при заточных и шлифовальных процессах на станках с абразивными кругами; пыль, образующаяся при различных технологических операциях (размоле, просеивании, смешивании, транспортировке и т.п.);

б) металлическая – чугунная, железная, медная , алюми-ниевая, цинковая и другие, образующиеся при разных видах механической обработки металлов;

в) древесная, образующаяся при обработке древесины;

г) полимерная, возникающая на различных стадиях технологических процессов переработки полимеров (полиэтиленовая, полистирольная, фенолформальдегидная и т.д.).

Токсичная производственная пыль может оказывать ядовитое воздействие на человека при вдыхании, проглатывании и оседании на открытых участках кожи. Растворяясь в слюне, задерживаясь на слизистых оболочках дыхательных путей и пищевого тракта, она действует как жидкий яд.

Пыль способна адсорбировать из воздуха некоторые ядовитые вещества, поэтому сама может оказаться ядовитой. Например, угольная пыль и сажа могут адсорбировать оксид углерода, пары толуола, бензола, бензпирен и др.

Профессиональные отравления и заболевания обычно наблюдаются только при определенной концентрации токсичного вещества в воздухе (выше ПДК).
