Тема 4. Методи проектування.

План.

1. Забезпечення необхідної продуктивності сільськогосподарських машин і агрегатів.

2. Продуктивність навантажувачів.

3. Продуктивність агрегатів призначених для обробки полів.

4. Продуктивність агрегатів і машин призначених для розподілу матеріалу по поверхні поля.

5. Продуктивність збиральних агрегатів /комбайнів/.

1. Забезпечення необхідної продуктивності сільськогосподарських машин і агрегатів.

Продуктивність машин і агрегатів є одним із найважливіших показників використання сільськогосподарської техніки, тому вивчення цього питання дає теоретичний і практичний інтерес.

Головним напрямком у розвитку сільськогосподарської техніки як у даний час, так і на перспективу залишається напрямок по підвищенню продуктивності машин. Воно має пряме відношення до визначення типажу як робочих органів, так і машин для забезпечення необхідної механізації сільськогосподарського виробництва. Необхідність проведення роботи в рільництві в агротехнічні терміни при дотриманні технологічної дисципліни потребує пошуку шляхів інтенсифікації технологічних процесів і, отже, підвищення продуктивності праці.

Продуктивністю машини або агрегату називають кількість обробленого ними матеріалу в одиницю часу. Про продуктивність машини або агрегату судять по обробленій площі (м², га), по обсязі або масі обробленого матеріалу (м³, т). О залежності від того, до якого часу віднесені оброблена площа або обсяг, продуктивність може бути секундною, годинною, змінною. Рівень теоретичної і експлуатаційної продуктивності визначають по розміру швидкості або часі переміщень робочих органів, обсягу матеріалу або ширині захвату машини і по типу загальної функціональної схеми агрегату.

2. Продуктивність навантажувачів

До цієї групи агрегатів відносяться стогоклади й інші подібні агрегати (рис. 9).

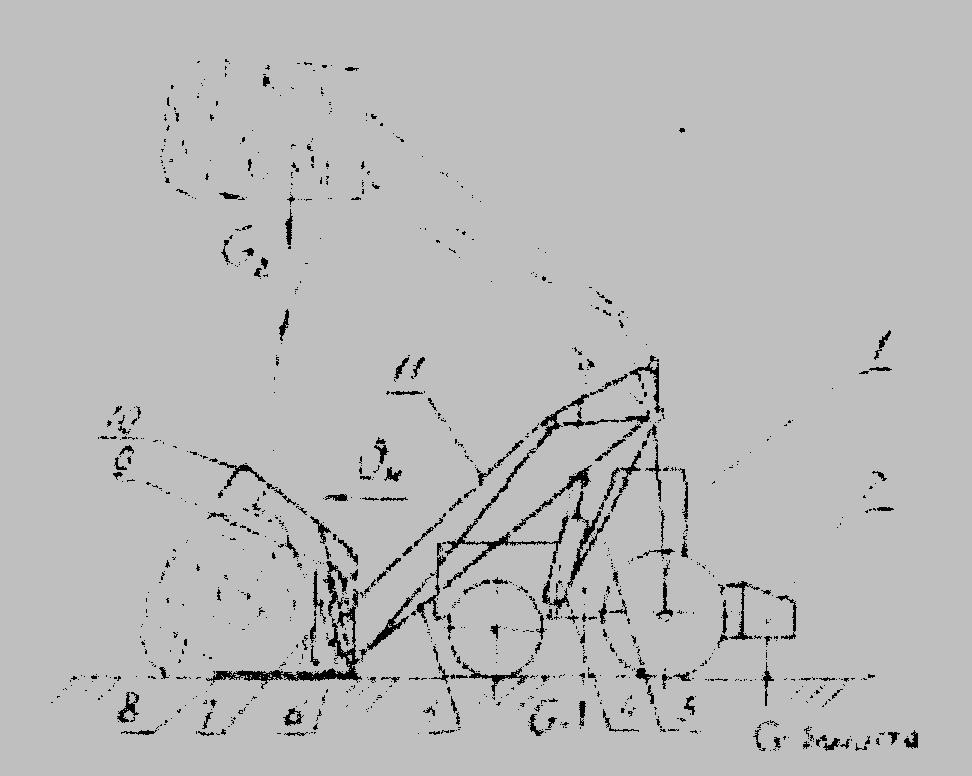

Рис. 9. Схема стогоклада: 1 - опорна рама; 2 - ківш для баласту; 3 - розкоси; 4 - гідроциліндри підйому; 5 - рама підйому; 6 - гідроциліндри стінки, що зштовхує; 7 - стінка, що зштовхує; 8 - грабельна решітка; 9 - гідроциліндри відповідної рами; 10 - притискаюча рама; 11 - тяга.

Теоретичною продуктивністю навантажувальних агрегатів називають відношення максимально можливого розміру піднятого вантажу з використанням розрахунково-технічних показників агрегату вчасно витраченому на виконання одного циклу, т/год:

де - теоретично можлива вантажопідіймальність, кг; - теоретично можливий час виконання циклу, с.

Експлуатаційна продуктивність, т/год:

де - коефіцієнт використання вантажопідіймальності грабельної решітки (ковша); - коефіцієнт використання робочого часу, ; - час простою агрегату по різноманітна причинах, с

З приведеного випливає, що продуктивність навантажувальних агрегатів тим вище. чим краще використовується вантажопідіймальність грабельної решітки (грейфера, ковша) і часу зміни , тобто конструкція навантажувача повинна дозволяти раціонально і зручно виконувати різноманітне маневрування при роботі, а також його конструкція повинна відрізнятися гарною тривкістю й експлуатаційною надійністю.
