Содержание
Введение……………………………………………………………………………5
1.1. Объемно-планировочные решения здания и технико-экономические показатели………………………………………………………………………………8
1.2. Конструктивное решение зданий…………………………………………10
1.3. Ресурсо- и энергосберегающие материалы и конструкции в здании………...........................................................................................................16
1.4. Сведения о наружной и внутренней отделке…………………………….17
1.5.Спецификация и ведомости…………………………………………………18
Список литературы………………………………………………………………28
Введение
Курсовой проект на тему «5-этажный 20-квартирный жилой дом» разработан на основании задания на курсовое проектирование.
Проект разработан для следующих нормативных и климатических условий:
- площадка строительства расположена в Гродненской области;
- климатический район строительства – III;
Средняя температура наружного воздуха:
- наиболее холодных суток минус 31° С;
- наиболее холодной пятидневки минус 22° С;
- грунт – песок;
- нормативное значение веса снегового покрова на 1 м горизонтальной поверхности земли – 1,6 кПа;
- нормативный скоростной напор ветра – 0,24 кПа.
- рельеф местности – равнинный;
- грунтовые воды – не обнаружены;
- уровень ответственности здания – II;
Проектируемое общественное здание располагается в центре города Слоним. Расстояния между зданиями приняты согласно санитарным и противопожарным нормам в соответствии с ТКП 45-3.01-116-2008 «Градостроительство. Планировка и застройка населенных пунктов». Подключение коммуникаций осуществляется от существующих сетей водопровода, канализации и линии электропередачи ВЛ-10 Кв.
Подъезд к проектируемому зданию осуществляется с прилегающей улицы. Ширина проездов принята 3,5 и 5,5 м . К проектируемому зданию предусмотрена возможность подъезда пожарных машин со стороны фасада здания. Пожаротушение осуществляется автопомпами пожарных команд с забором воды через пожарные гидранты, установленные в наружной водопроводной сети.
Пешеходные связи осуществляются по пешеходным путям: тротуарам и прогулочным дорожкам, ширина которых кратна 0,75 м.
Проектируемое здание привязывается к рядом стоящему жилому зданию. Участок строительства находится в горизонталях 104,00 и 104,50. Перепад рельефа в пределах строительной площадки незначительный.
Для подсчета абсолютной отметки нуля здания произведен расчет вертикальных отметок углов проектируемого здания с учетом максимального сохранения поверхности и выполнения минимально необходимых земляных работ. Уклон по периметру здания принят 10 ‰. Абсолютная отметка нуля здания составила 105,45 м. Поверхностные воды отводятся в пониженные места зеленых зон и проездов с дальнейшим выпуском в дождевую канализацию.
Растительный грунт до начала земляных работ срезается и при проведении работ по благоустройству подсыпается в зеленых зонах.
Территория площадки жилого дома благоустраивается с применением оборудования площадок отдыха, детских игровых площадок, хозяйственных площадок. Предусмотрены временные автостоянки для парковки легковых автомобилей. Проезды усовершенствованные асфальтобетонные, тротуары, пешеходные дорожки, площадки запроектированы шириной - 1,50 м. , из бетонной тротуарной плитки. Предусмотрено создание площадок для отдыха взрослых и игр детей с покрытием из песчано-гравийной смеси.
Для обеспечения нормальных санитарно-гигиенических условий проектом предусматриваются мероприятия по озеленению. Предусмотрены большие пространства газонов с небольшими композициями из деревьев и кустарника, а также цветниками, расположенными пятнами на газоне. Детские площадки изолируются рядовыми посадками кустарников. Живая изгородь предусматривается также вокруг хозяйственных площадок. Вдоль улицы деревья располагаются в ряд через 5 метров и кустарники вдоль тротуаров с целью изоляции жилой территории от пыли и шума.
Сборные железобетонные конструкции доставляются автотранспортом с заводов ЖБК г. Гродно Строительные материалы и полуфабрикаты доставляются автотранспортом с базы УПТК.
1.1. Объемно-планировочное решение здания и технико-экономические показатели
5 этажное жилое здание в плане прямоугольное с размерами в осях 32,8 х 12,2 м. Высота этажа 3 м. Полная высота здания 23,3 м. Архитектурная выразительность здания достигается использованием скатной крыши и ритмической игрой горизонтальных и вертикальных членений, слуховых окон и лоджий .
Ориентация здания меридиональная, что обеспечивает инсоляцию помещений согласно нормам. В здании запроектирован подвальный этаж с отметкой пола минус 2,420, который используется для размещения поквартирных кладовых и водомерного узла. Вход осуществляется с улицы. Чердак в здании теплый, предназначен для устройства системы вентиляции и хранения различного оборудования. Вход на чердак предусмотрен с верхней площадки лестничной клетки. Здание имеет два подъезда. На каждом этаже здания расположено одна трехкомнатная и одна пятикомнатная квартиры.
При пожаре эвакуация людей из здания будет осуществляться через лестничную клетку.
Таблица 1.1 - Технико-экономические показатели
Наименование |
Ед. изм. |
Количество |
Примечание |
1 |
2 |
3 |
4 |
Этажность |
этаж |
5 |
|
Число секций |
секция |
2 |
|
Число квартир: |
кв |
20 |
|
3- комнатных |
кв |
10 |
|
5- комнатных |
кв |
10 |
|
Жилая площадь |
м2 |
1060,9 |
|
Общая площадь |
м2 |
1621,9 |
|
Площадь застройки |
м2 |
400,16 |
|
Строительный объем: |
м3 |
10284,11 |
|
Надземной части |
м3 |
9323,73 |
|
Подземной части |
м3 |
960,38 |
|
К1-коэффициент целесообразности планировочного решения |
|
0,654 |
К1=жилая площадь/общая площадь |
К2-коэффициент целесообразности объемно-планировочного решения |
|
9,694 |
К2=строительный объем/жилую площадь |
1.2. Конструктивное решение здания
Конструктивная система бескаркасного здания с поперечными несущими стенами.
Пространственная жесткость и устойчивость здания обеспечивается совместной работой продольных и поперечных стен и плит перекрытий, соединенных между собой и со стенами анкерными связями.
1.2.1 Фундаменты
Запроектированные фундаменты - сборные железобетонные ленточные, с монолитными участками. Глубина заложения фундаментов находится на отметках: минус 2,820 м, минус 2,520 м.
Всего запроектировано 7 типоразмеров плит ленточных фундаментов.
Плиты укладывать на тщательно спланированную и утрамбованную поверхность основания, под несущие с двух сторон стены укладываются плиты шириной b = 1200 мм, под несущие с одной стороны стены - шириной b = 1000 мм, под самонесущие стены – шириной b = 800 мм, под стены тамбуров и балконов – шириной b = 600 мм.
Блоки стен подвалов под внутренние и наружные стены запроектированы шириной b = 400 мм. Их следует укладывать на цементном растворе М100 с обязательной перевязкой швов.
Монолитные участки выполнять из бетона класса С8/10 (В 7,5).
Смотри таблицу 1.2 - «Спецификация сборных железобетонных элементов».
Для защиты подземной части здания от грунтовых вод и сырости выполняется вертикальная и горизонтальная гидроизоляция.
Горизонтальную гидроизоляцию наружных стен на отметке минус 2,520 м выполнить из цементного раствора в соотношении 1:2 на отметке минус 0,320 м – из двух слоев гидроизола на битумной мастике.
Вертикальную окрасочную гидроизоляцию выполнить из нефтяных битумов марок БН – III и БН – IV общей толщиной не менее 3 мм.
Для защиты фундаментов от поверхностных вод по периметру наружных стен выполнить асфальтобетонную отмостку по щебеночному основанию шириной 1000 мм толщиной 130 мм с уклоном 20 ‰ от здания.
1.2.2 Стены и перегородки
Наружные стены: выполнить толщиной 400мм из газосиликатных блоков размеров 588х400х288 мм с оштукатуриванием и термошуба толщиной 100мм из менераловатных плит (Рис.2).
Внутренние стены: выполняются толщиной 380мм из силикатного кирпича размером 250х120х88
Кладку стен из газосиликатных блоков следует производить на цементном растворе М50.
Вертикальные и горизонтальные швы должны быть полностью заполнены раствором. В процессе возведения кладки должны проверяться вертикальность углов и плоскостей стен, горизонтальность рядов на каждом ярусе кладки проверяется через каждые 600 мм, с устранением отклонений.

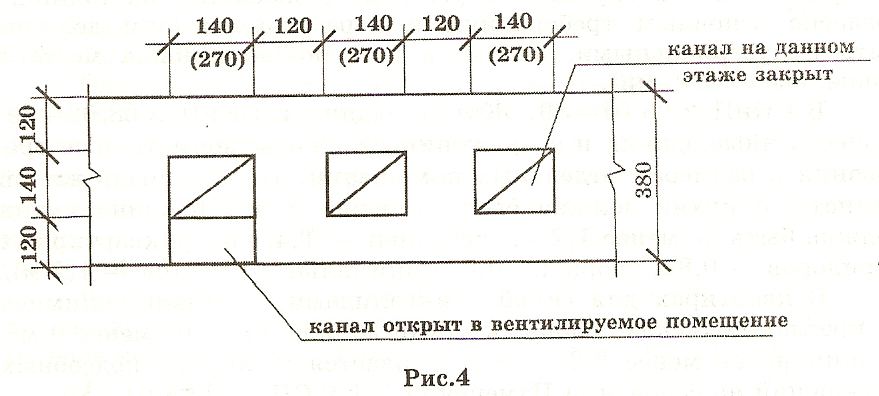

Во внутренних стенах, разделяющих санитарные узлы и кухни, предусмотрены вентиляционные каналы размерами 140 × 140 мм (Рис.1).
Рисунок 1. Вентиляционные каналы
Над проемами в стенах по слою цементного раствора М50 укладываются сборные железобетонные перемычки. Смотри таблицы 1.3 - «Ведомость перемычек», 1.4 - «Спецификация элементов перемычек».
Перегородки толщиной 80 мм выполняются из гипсобетонных панелей.

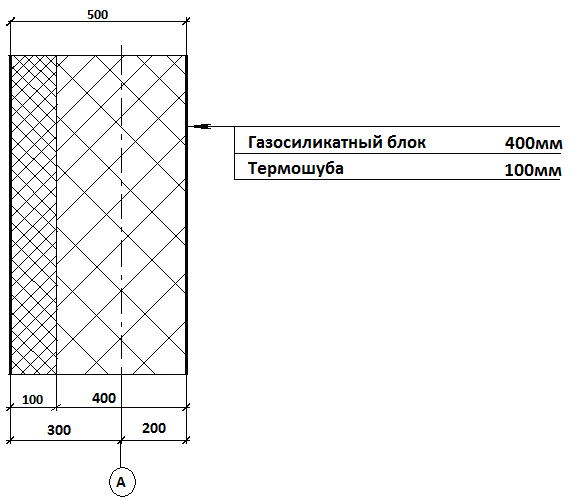

Рисунок 2. Сечение наружной стены
1.2.3 Перекрытия
В здании запроектированы перекрытия и покрытие из сборных железобетонных многопустотных плит перекрытия толщиной 220 мм. Всего запроектировано 6 типоразмеров плит. Смотри Таблицу 1.2 - «Спецификация сборных железобетонных элементов».
Плиты укладывать открытыми торцами на наружные стены. Торцы забивать бетоном класса С8/10 (В 7,5) на ширину опоры плит.
Укладку плит перекрытия на стены производить по выровненному слою цементного раствора М100.
Швы между плитами и в местах примыкания плит к стенам тщательно заделать бетоном класса С16/20 (В15) на мелком заполнителе.
Отверстия в плитах пробивать не затрагивая несущих ребер плиты.

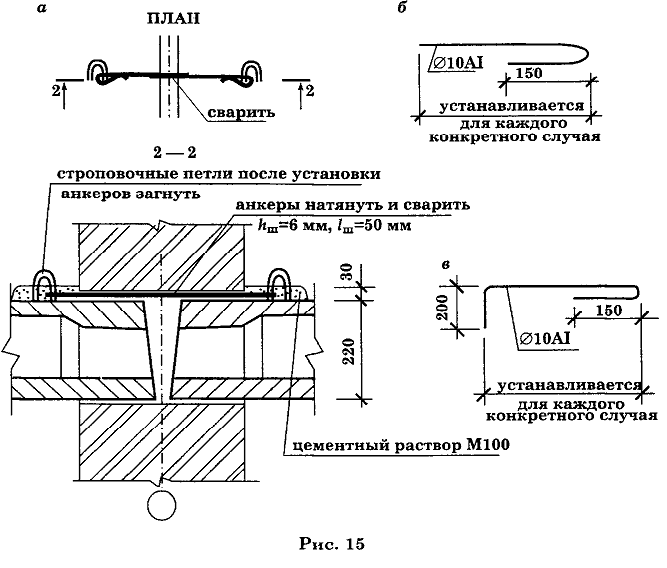

Для более жесткого сцепления плит между собой, а также со стенами выполняются анкерные связи (Рис.2). Анкеровка обеспечивает работу всего перекрытия как единого монолитного диска.
Все места сварки закладных деталей, петель, открытые металлические детали и анкеры должны быть очищены от ржавчины и защищены слоем цементного раствора М100 толщиной 30 мм. Антикоррозионная защита стальных изделий предусматривается, наносимым в заводских условиях, металлизационным покрытием (цинковым) толщиной не менее 80 мм.
Рисунок 3. Схема анкеровки плит
1.2.4 Лестницы
В здании запроектированы лестницы основного назначения из сборных железобетонных лестничных маршей и площадок, расположенных в лестничных клетках, огражденных капитальными стенами. Лестничные марши и площадки подобраны по каталогу на основании расчета по серии 1.251.1-4 выпуск 1.
Между лестничными маршами устраивается зазор шириной 100 мм для пропуска пожарного шланга.
Лестница пригласительного марша и спуска в подвал устраивается из сборных железобетонных ступеней, которые так же, как и лестничные марши и площадки, укладываются на слой цементного раствора М50.
1.2.5 Крыша
Крыша в здании запроектирована скатная с холодным чердаком. В качестве утеплителя чердачного перекрытия используются минираловатные плиты толщиной 400 мм.
Кровля выполняется из металлочерепицы типа «Монтеррей» по деревянным стропилам и обрешетке. Монтаж металлочерепицы осуществлять с учетом рекомендаций фирмы «Металлпрофиль».
Водоотвод наружный организованный, осуществляется через водоприемные воронки, которые расположены на расстоянии друг от друга не более чем на 24 м, по водосточным трубам с выпуском на отмостку.
1.2.6 Полы
Полы по виду основания запроектированы по перекрытию. Всего предусмотрено 7 типов полов. Смотри таблицу 1.6 - «Экспликация полов». Материал пола укладывают на специально подготовленную поверхность, которую называю подготовкой под полы. В полах по перекрытию основанием является несущая часть перекрытия. Дополнительно в конструкцию пола могут быть включены слой звукоизоляции, а также тепло- и гидроизоляционный слой. Полы в мокрых помещениях должны быть водостойкими и водонепроницаемыми. В подвалах полы приняты по грунтам.
Для устройства плиточных полов применяют керамические плитки толщиной 10 и 13 мм. Их укладывают по бетонному основанию на цементную стяжку толщиной 25 мм.
В помещениях полы примыкают к стенам. Для того чтобы не было зазоров между полом и стенами прибиваются деревянные плинтуса. В помещениях, где поверхностью пола служит керамическая плитка, используется плинтус из керамической плитки.
1.2.7 Окна и двери
В здании запроектированы деревянные окна с двух камерными стеклопакетами и деревянные филенчатые двери.
Крепление деревянных коробок в проемах производится дюбелями, которые забиваются в просверленные в стене отверстия.
Зазоры между оконными и дверными блоками и стенами по всему периметру заделываются пенополиуретаном.
Всего запроектировано 4 типа окон и 6 типов дверей. Смотри таблицу 1.5 - «Спецификация элементов заполнения проемов».
