2. Двухзвенные преобразователи частоты

Функциональная схема двухзвенного преобразователя частоты с амплитудным регулированием первой гармоники выходного напряжения или выходного тока приведена на рис.1.2.2, а. Силовая часть содержит выпрямительно-инверторный преобразователь ВИП, который питается от сети через трансформатор ТС или токоограничивающие реакторы; фильтр Ф и автономный инвертор АИ. Если используется автономный

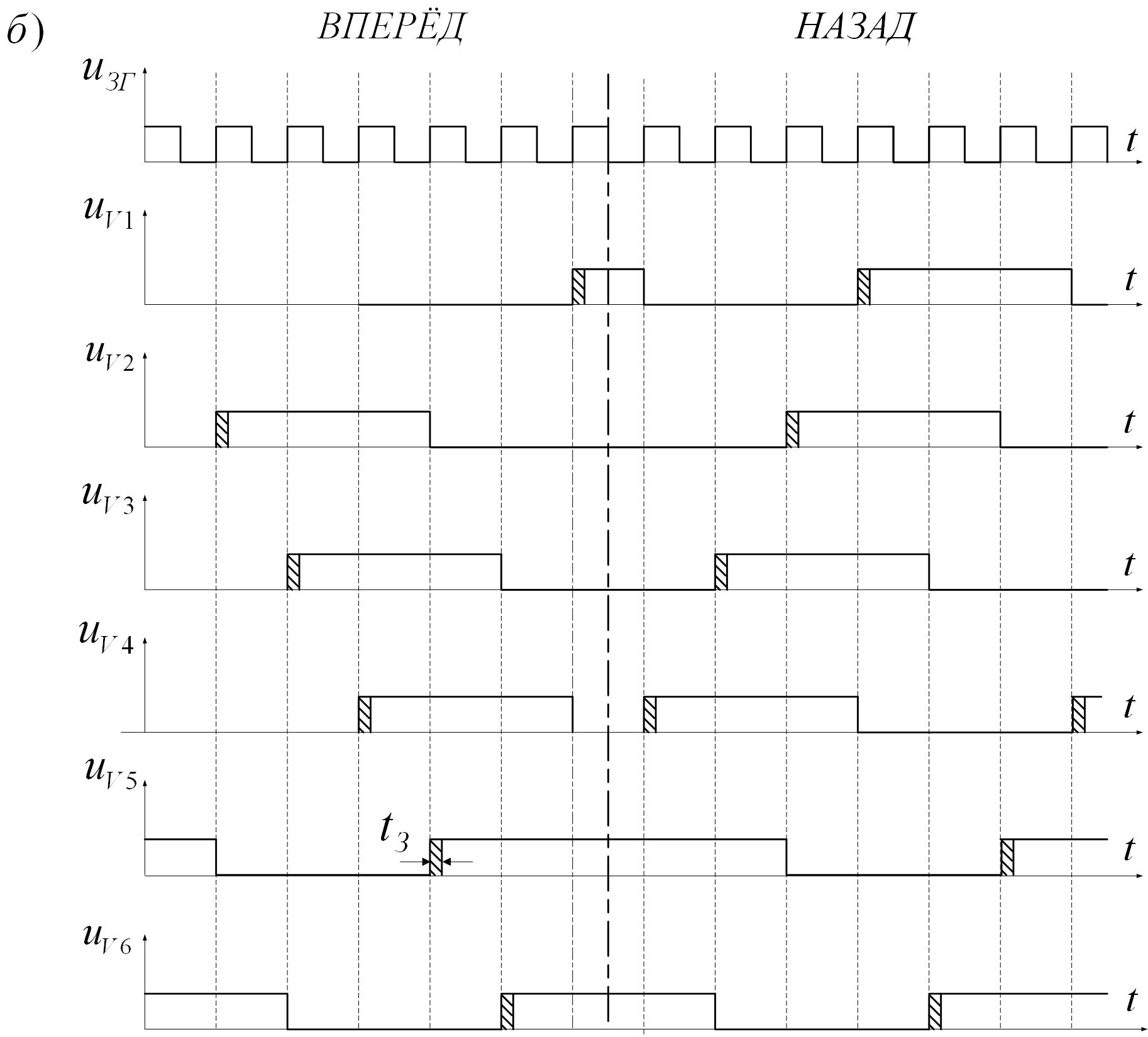

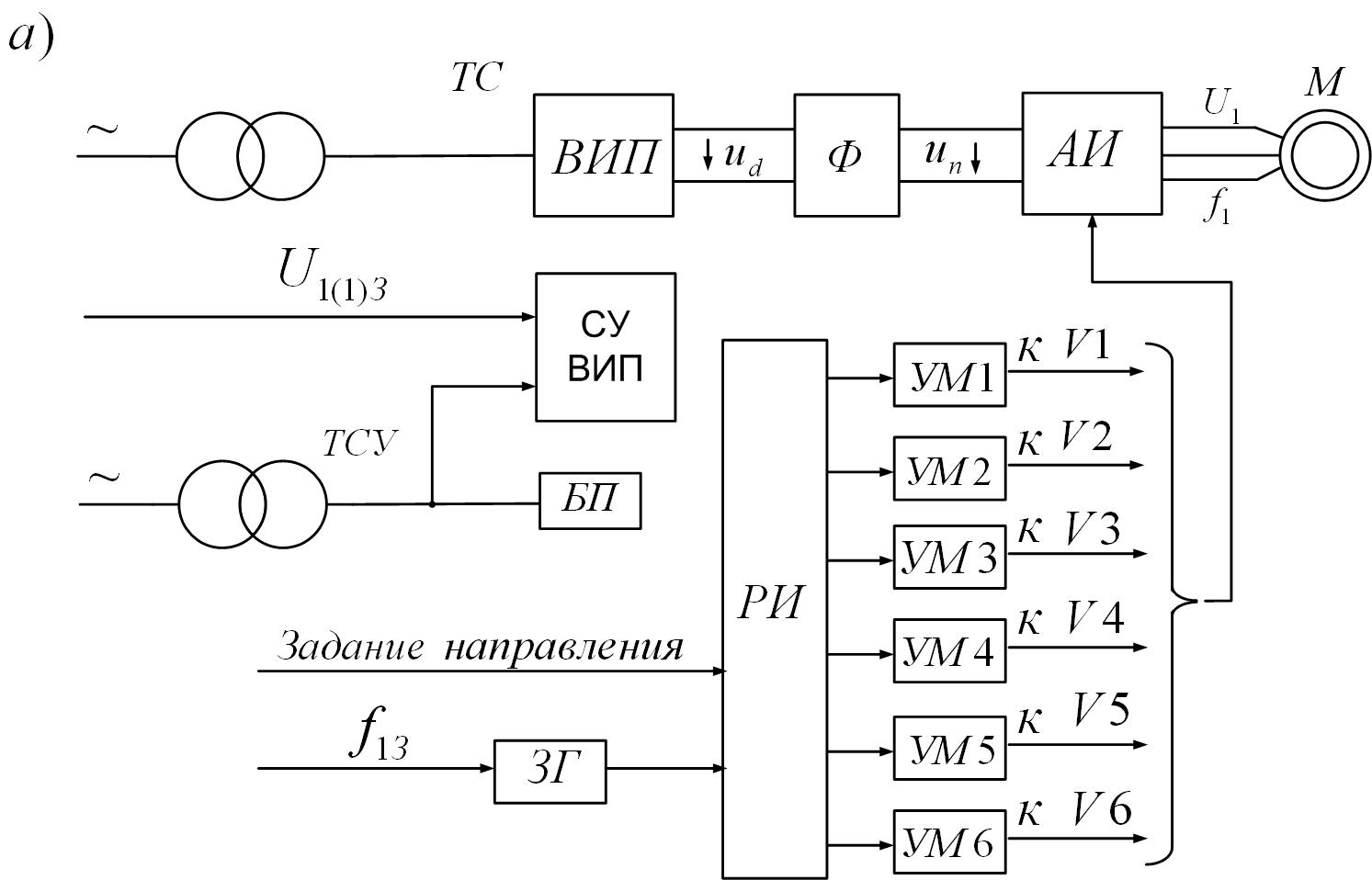

Рис.1.2.2 Двухзвенный преобразователь частоты с амплитудным регулированием; а- функциональная схема; б- временные диаграммы.

инвертор напряжения, то необходим LC-фильтр и для обеспечения рекуперации энергии в сеть применяется реверсивный ВИП. С инвертором тока используются нереверсивный ВИП и фильтр, содержащий только реактор.

Система управления ВИП (СУ ВИП) используется точно такая же, как и для ВИП приводов постоянного тока, изменяется только ее назначение. Теперь она должна обеспечивать получение на выходе инвертора амплитуд напряжений или токов, которые задаются на входе СУ ВИП. Система управления инвертором (СУИ) обеспечивает получение требуемой частоты первой гармоники выходного напряжения или тока. Напряжение управления, пропорциональное заданной частоте f_l3, подается на вход задающего генератора ЗГ, выдающего для трехфазного АИ шестикратную частоту 6Г_Ь на распределитель импульсов РИ. В зависимости от заданного направления вращения магнитного поля двигателя импульсы подаются на силовые вентили АИ в порядке 1,2,3,4,5,6,1,2 и т.д. для одного направления или в порядке 6,5,4,3,2,1,6,5 и тд. для другого направления, если оно предусмотрено. От РИ сигналы подаются на силовые управляемые вентили АИ через устройства задержки переднего фронта (на схеме не показаны) и усилители мощности.

3. Преобразователи частоты с широтно-импульсной модуляцией

Функциональная схема силовых цепей и СУ двухзвенным преобразователем частоты с широтно-импульсной модуляцией (ПЧ с ШИМ) приведена на рис.1.2.3,а. Силовые цепи питаются от сети через трансформатор ТС. Первым звеном является неуправляемый выпрямитель В, далее следуют С- или I.C-фильтр Ф и второе (выходное) звено - АИН. Частота и амплитуда первой гармоники выходного напряжения регулируются изменением относительной продолжительности положительных импульсов на выходе каждой стойки автономного инвертора напряжения.

Система управления содержит трехфазный ведущий генератор ВГ гармонических колебаний и высокочастотный генератор пилообразного развертывающего напряжения ГПН. Частота и амплитуда ВГ задаются напряжениями с потенциометров или из СУ ЭП. Каждое гармоническое напряжение ВГ суммируется с развертывающим напряжением ГПН и подается на нуль-орган НО. Знакопеременные напряжения, которое получаются па выходах нуль-органов, управляют силовыми вентилями, обычно транзисторами, через УМ. Выходное напряжение (например, фазы А и_д0 между выходом А и искусственной нулевой точкой 0) повторяет двухполярное напряжение нуль-органа (рис.1.2.3,6), но имеет намного большую величину (например, 520 В) и мощность. Так же, как и в ШИП, у сигналов, которые подаются на УМ, должен задерживаться передний фронт. Устройства задержки на рис 4,а не показаны.

Рис. 1.2.3 преобразователь частоты с широтно-импульсной модуляцией: а- функциональная схема; б- временные диаграммы.

Форма линейного выходного напряжения получается близкой к однополярной и зависит от коэффициента мощности нагрузки (рис.4,6 и [14.С.21]).
