2.1.2. Второй способ построения расчетной схемы рамы

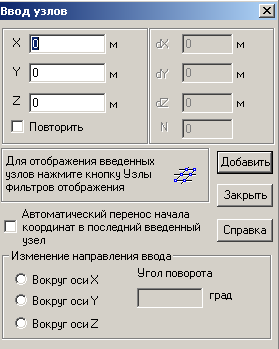

Д ля использования этого способа необходимо войти в раздел Узлы и элементы, открыть меню «Узлы» и нажать кнопку «Ввод узлов». Откроется диалоговое окно Ввод узлов.

Если мы хотим, чтобы начало координат было в первом узле, то просто нажимаем кнопку «Добавить» при нулевых значениях координат. После этого на экране монитора (при нажатых кнопках «Узлы» и «Номера узлов») появится обозначение этого узла с номером 1.

Аналогично надо ввести координаты всех узлов последовательно с нажатием кнопки «Добавить» в окне Ввод узлов.

Для того, чтобы получить раму с теми же номерами узлов, что и при ее построении первым способом их и надо вводить в указанной последовательности (см. рис.4.2), где отмечены и номера узлов и их координаты.

В результате получится схема расположения узлов, показанная на рис.4.6

Для ввода элементов надо в меню нажать кнопку «Элементы». В появившемся меню нажать кнопку «Ввод элементов».

С помощью изменившего свою форму курсора и левой клавиши мыши надо последовательно изобразить оси стержневых элементов, начиная с узла с номером 1 и заканчивая узлом 2 (в местной системе координат). Последовательность ввода элементов должна быть в соответствии с предварительно намеченной схемой (см. рис.4.2). При нажатых на панели Фильтры отображения кнопках «Номера узлов» и «Тип элемента» после изображения оси элемента рядом с ней появлявятся порядковый номер (1) и тип элемента (2).

Заканчивается построение расчетной схемы введением опорных связей, шарнира на элементе 4 (узел 2 в местной системе координат) и ее загружением.

Эти операции были рассмотрены выше.

В результате получим расчетную схему рамы для МКЭ в том же виде, в каком она была получена первым способом (см. рис.4.5).

Операции по выходу в Дерево проекта, выполнению линейного расчета, графическому анализу и печати таблиц с результатами уже выполнялись в предыдущих примерах. Результаты расчета рамы приведены в виде эпюр усилий для суммарного загружения (Рис.4.7) и в виде табл. 3 с усилиями в заданных для расчета сечениях.

Этап 4. Выполнение линейного расчета и анализ результатов

4.1. Линейный расчет

Теперь, когда все необходимые параметры рамы и нагрузки заданы, нужно войти в раздел Управление и нажать кнопку для выхода в дерево управления проектом.

В дереве проекта, в группе функций Расчет  выбираем Линейный и нажатием кнопки открываем диалоговое окно «Параметры расчета».

Если режим расчета не доступен на дереве проекта будет значок . Это означает, что введены не все исходные данные. Надо вернуться в окно Расчетная схема и проверить ввод исходных данных.

В этом диалоговом окне можно менять некоторые параметры расчёта. В нашей задаче нет необходимости что-либо менять. Нажимаем кнопку “Выполнить расчёт”.

Возникает информативное окно о прохождении этапов расчета в виде протокола. По окончании расчета будет сообщение «Задание выполнено». После этого надо нажать кнопку «Выход», что приведет к появлению окна с деревом проекта, в котором становятся доступным раздел Результаты.
