VII. Диаграмма изгиба (для сеч………)

Масштаб:

перемещений1мм______мм

нагрузок 1мм_______Н

Р(Н)

Сечение	Перемещение в мм.		Отклонение в %
	Эксперим мм	Теоретич. мм

VIII. Вычисления

IX. Выводы

 мм

IX. Вывод

«­­____» _____________200__г Руководитель

Работа № 10

Внецентренное растяжение

I. Задачи исследования

1. Экспериментальная проверка величин напряжений при внецентренном растяжении, опреде­ляемых по формулам сопротивления материалов.

II. Испытательная машина

Внецентренное растяжение бруса производится на испытательной машине типа________ схема которой приведена в работе №__

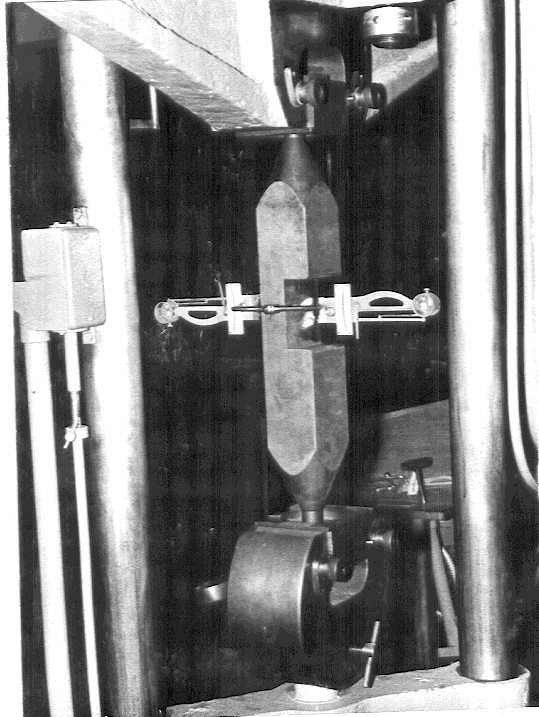

I II. Схема установки и размеры образца (бруса) Установка Таблица размеров образцов

	Неослаб. сечение		Ослабленное сечение					Эксцентриситет мм
	Ширина мм	Высота мм	Ширина мм	Высота мм	Площадь F в см2	М. инерц. Jy cм4	М. сопрот. Wу, см3
Образец №1
Образец №2
