8.6.4.Интерфейсы передачи информации
Интерфейсы передачи информации-1. Система «Recruit» должна посылать призывникам смс-сообщения с местом, и временем проведения медосмотра.
8.7.Другие нефункциональные требования
8.7.1.Требования к безопасности
Требования к безопасности-1. Все сетевые транзакции, включающие личную информацию, должны быть зашифрованы.
Требования к безопасности-2. Пользователи обязательно регистрируются для входа в системе «Recruit» для выполнения любых операций.
Требования к безопасности-3. Специалисты должны регистрироваться для входа в систему согласно политике ограниченного доступа к компьютерным системам.
8.8.Модели анализа

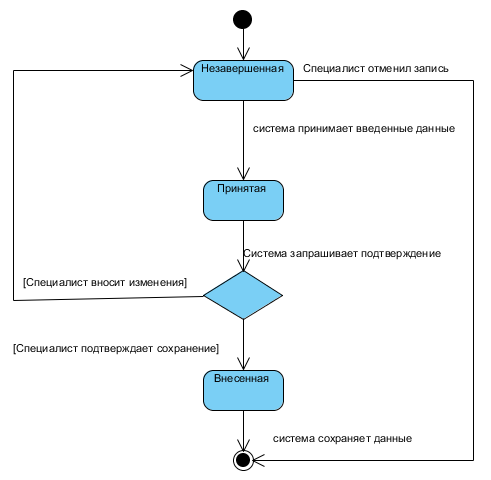

На рисунке 3 показана диаграмма состояний, где отображен возможный статус записи в карте диспансеризации.
Рисунок 3 – Диаграмма состояний для статуса записи в карте диспансеризации
9.Структура базы данных

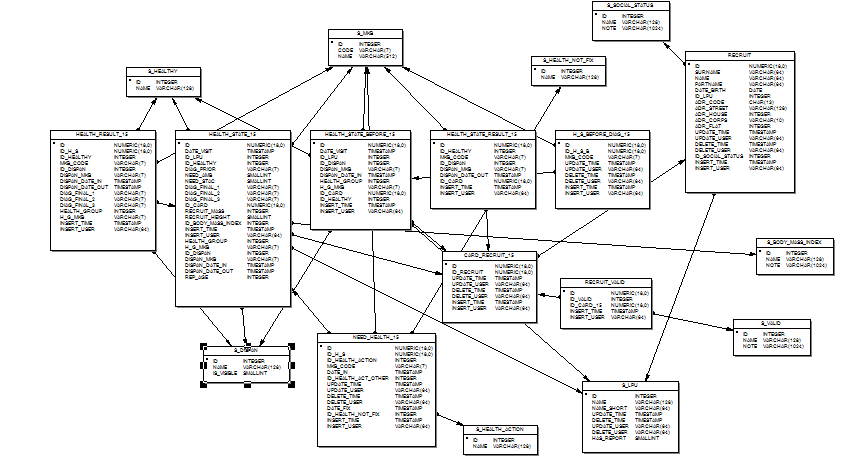

Рисунок 4 – Диаграмма сущность-связь системы Recruit
10.Архитектура системы
10.1.Диаграмма классов
На рисунках с 5 по 8 представлена диаграмма классов системы Recruit.

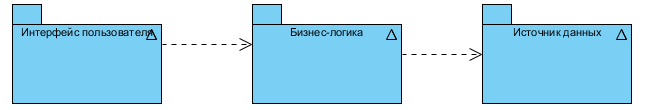

Рисунок 5 – Разбиение системы Recruit по модулям
Рисунок 6 – Диаграмма классов модуля «Интерфейс пользователя»
Рисунок 7 – Диаграмма классов модуля «Бизнес-логика»
Рисунок 8 – Диаграмма классов модуля «Источник данных»
10.2.Описание классов
Классы модуля «Интерфейс пользователя».
Access_form |
|
Форма для авторизации специалиста |
|
Main_form |
|
Форма со списком всех призывников |
|
Dispan_card |
|
Форма карты диспансеризации |
Включает класс Cure_form Включает класс Personal_data |
Cure_form |
|
Форма с историей болезни и результатами осмотра |
|
Personal_data |
|
Форма регистрации нового призывника |
|
Классы модуля «Бизнес-логика»
Recruit |
||
Класс для хранения данных о призывниках |
|
|
Notification |
||
Класс оповещения призывников |
Включает класс Recruit |
|
Report |
||
Класс формирования отчета |
Включает класс Recruit Включает класс Users |
|
Users |
||
Класс для хранения данных о специалистах |
|
|
Set_access |
||
Класс выдачи прав доступа |
|
|
Классы модуля «Источник данных»
Database_access |
|
Класс для экспорта и импорта данных в базе |
|
