3.3. Подбор водоструйного элеватора

Водоструйный элеватор предназначен для снижения температуры сетевой воды (t_с=150ºC), поступающей от ТЭЦ по тепловой сети в тепловой центр здания (рис. 3), до необходимой для подачи в систему отопления воды с температурой t_r=105 ºC. Это происходит путем смешивания сетевой и обратной воды (t_о=70 ºC). Элеватор служит также для создания необходимого давления в системе. В курсовой работе требуется подобрать водоструйный элеватор типа ВТИ – теплосети Мосэнерго. Устройство теплового центра с элеваторным узлом и самого водоструйного элеватора приведено на рис. 3.

Рис. 3. Устройство теплового центра с элеваторным узлом:

а – общий вид: 1 – манометр; 2 – задвижка; 3 – термометр; 4 – грязевик; 5 – элеватор; 6 – спускная труба; 7 – перемычка; 8 – водомер;

б – изображение на плане подвала;

в – разрез водоструйного элеватора: 1 – сопло; 2 – камера смешения; 3 – горловина;

4 – диффузор.

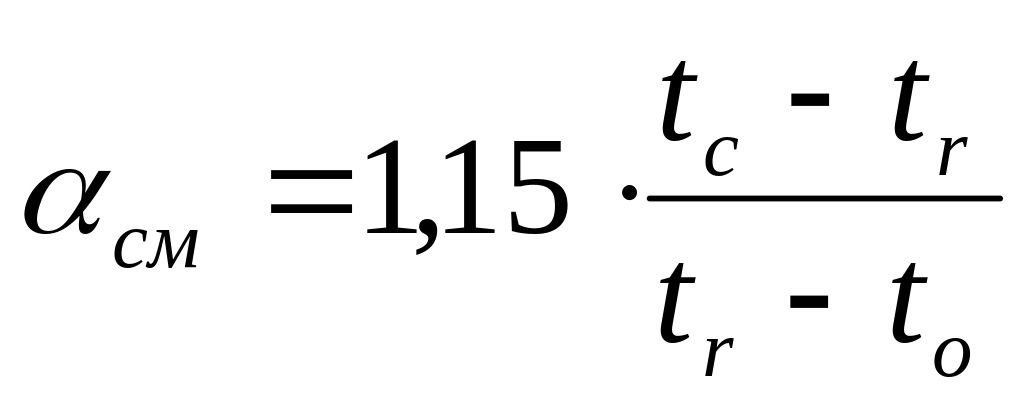

Основной расчётной характеристикой для подбора элеватора является коэффициент смешения:

, (3.3.1)

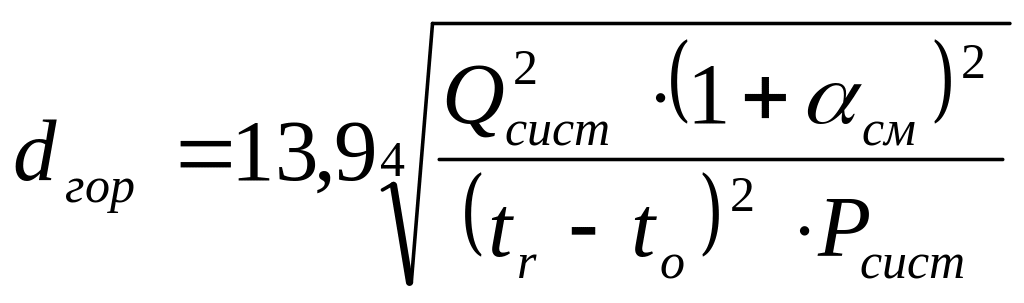

Номер элеватора выбирается по каталогу в зависимости от диаметра горловины, мм, который определяется по формуле:

, (3.3.2)

где Q_сист=Q_зд/1000 – тепловая мощность системы отопления, кВт;

Рсист - потери давления в системе отопления в курсовой работе принимаются без расчёта в диапазоне 15-16кПа.

Номер принимаемого в курсовой работе по каталогу элеватора при d_гор ≤ 18 мм элеватор соответствует номеру 1, при 18 мм ≤ d_гор < 23 мм – номеру 2, при 23 мм ≤ d_гор < 28 мм – номеру 3, при 28 мм ≤ d_гор < 33 мм – номеру 4.

Диаметр сопла элеватора, мм, определяется по формуле:

, (3.3.3)

где ΔР_с – располагаемая разность давлений воды в теплосети на вводе в здание, кПа. В курсовой работе принять ΔР_с =150 кПа.

4. Вентиляция

4.1. Выбор и описание системы вентиляции

В курсовой работе необходимо запроектировать систему естественной канальной вытяжной вентиляции для блока из трёх квартир, расположенных по вертикали здания. Номера помещений кухонь этих квартир задаются руководителем работы.

Расчёт заключается в определении количества воздуха, которое требуется удалить из кухни по вытяжным каналам и числа стандартных каналов сечением 130х140 мм, необходимых для прохода этого количества воздуха. Величина воздухообмена для санузлов и ванных комнат приводится в табл. 3 прил. 2. В каждом из этих помещений следует запроектировать по одному вентиляционному каналу.

Схема вентиляции квартир такова: поступление воздуха (приток) осуществляется через поры и неплотности наружных ограждений или специальные приточные подоконные устройства в жилых комнатах, а удаление (вытяжка) – через решетки на вентиляционных каналах, установленные под перекрытием в кухнях, санузлах и ванных комнатах, на вентиляционных каналах (рис. 4). Вентиляционные каналы прокладываются во внутренних кирпичных стенах или в бетонных панелях. Устройство каналов в наружных стенах не допускается.

Рис. 4. Каналы вытяжной естественной вентиляции:

а – изображение на плане;

б – продольный разрез: 1 – вентиляционная решетка; 2 – колено; 3 – устье шахты; 4 – зонт;

в – размещение вентиляционной решетки.
