Результаты измерений и вычислений

Насадок	Показатель	Ед. изм.	Номер сечения
			1	2	3	4	5
Цилиндрический внешний	Абсцисса
	Ордината
	Коэффициент скорости
Конический сходящийся	Абсцисса
	Ордината
	Коэффициент скорости
Конический расходящийся	Абсцисса
	Ордината
	Коэффициент скорости

Обработка опытных данных

1. По формуле (10) определяют расход воды.

2. Определяют угол конусности конических насадков по формуле

(47)

3. Определяют коэффициент расхода насадка по формуле

, (48)

где - площадь выходного сечения насадка.

4. Определяют коэффициент сопротивления насадка по формуле

(49)

5. Определяют абсолютное давление в сжатом сечении С – С насадка по формуле

, Па, (50)

где - удельный вес воды, Н/м³.

6. По формуле (42) определяют коэффициент скорости насадка по координатам оси струи.

ЛАБОРАТОРНАЯ РАБОТА № 11

ИССЛЕДОВАНИЕ ИСТЕЧЕНИЯ ЖИДКОСТИ ЧЕРЕЗ МАЛЫЕ ОТВЕРСТИЯ В ТОНКОЙ СТЕНКЕ ПРИ ПЕРЕМЕННОМ НАПОРЕ

Цель работы:

1. Определить время, в течение которого напор воды над центром отверстия в резервуаре изменится от до в двух случаях:

а) при наличии постоянного притока в резервуар;

б) при отсутствии притока.

2. Сравнить время, определенное в опыте, с временем, вычисленным по теоретической формуле.

Общие положения

Истечение жидкости через малые отверстия в тонкой стенке резервуара при переменном уровне жидкости происходит по схеме неустановившегося движения. При изменении уровня жидкости в резервуаре меняется скорость, а, следовательно, и расход через отверстие.

При истечение жидкости из призматического резервуара с площадью поперечного сечения через отверстие с площадью , напор за период времени изменяется от до . Если при этом в резервуар поступает постоянный расход жидкости (рис.16), то время определяется по формуле

, с, (51)

где - постоянный напор при установившемся движении с расходом из отверстия, равным притоку, м

, м, (52)

где - коэффициент расхода отверстия.

При отсутствии притока ( = 0, = 0) время изменения напора от до определяется формулой

, с (53)

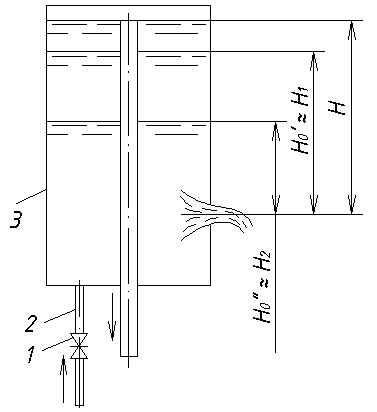

Рис. 16. Истечение жидкости из отверстия при переменном напоре

Порядок выполнения работы

А. Истечение жидкости из отверстия при наличии притока

Опыты проводятся на экспериментальной установке, описание которой представлено в лабораторной работе № 9.

Устанавливают постоянный напор, например, = 0,5 м над центром отверстия. Постоянство напора обеспечивается тем, что расход , вытекающий из отверстия, равен расходу , поступающему в резервуар из подводящего трубопровода. Расход измеряют объемным способом. Затем устанавливают постоянный напор, например, = 0,4 м и измеряют расход .

При постоянном напоре закрывают отверстие, и резервуар наполняют до напора - очень близкого по значению к напору = 0,5 м. Открывают отверстие и включают секундомер. Уровень воды в резервуаре начинает понижаться (поступление в резервуар расхода при этом не прекращается). Как только напор воды в резервуаре снизится до напора , близкого по значению к напору = 0,4 м, секундомер выключают. Измеренные параметры записывают в табл.16.

Таблица 16
