Значения коэффициентов
Тип насадка |
|
|
|
|
Наружный цилиндрический |
1 |
0,82 |
0,82 |
0,5 |
Внутренний цилиндрический |
1 |
0,72 |
0,71 |
1 |
Конический
сходящийся при
|
0,982 |
0,963 |
0,946 |
0,07 |
Конический расходящийся при = 8° |
1 |
0,45 |
0,45 |
3,5 |
Коноидальный |
1 |
0,98 |
0,98 |
0,07 |
=13°24'
Характерной особенностью насадков (за исключением коноидального) является то, что давление в сжатом сечении меньше атмосферного. Это положение доказывается уравнением Бернулли, составленным для сжатого С – С и выходного 2 – 2 сечений (рис.15).

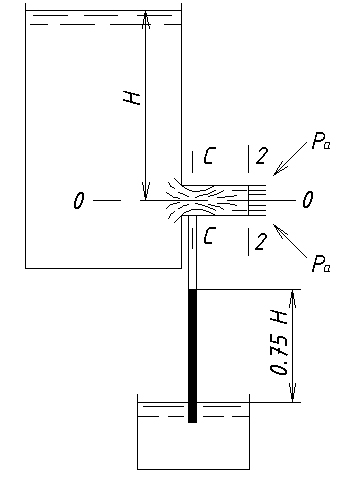

Рис.15. Истечение жидкости из насадка
Порядок выполнения работы
Опыты проводят на экспериментальной установке, описание которой представлено в лабораторной работе № 9.
Измеряют диаметры сечений насадков на входе и выходе и длину насадков .
Измеряют расход жидкости . Напор жидкости над центром отверстия определяют по пьезометру 13, а вакуум в насадке – по обратному пьезометру 12, забирающему воду из бачка 11.
Измеряют координаты и оси вытекающей струи в пяти сечениях. Результаты эксперимента заносят в табл. 14 и 15.
Таблица 14
Результаты измерений и вычислений
Показатель |
Ед. изм |
Насадок |
||
цил. вн |
кон. сх |
кон. рас |
||
1. Диаметр насадка: |
|
|
|
|
на входе |
|
|
|
|
на выходе |
|
|
|
|
2. Площадь сечения отверстия: |
|
|
|
|
на входе |
|
|
|
|
на выходе |
|
|
|
|
3. Длина насадка |
|
|
|
|
4. Угол конусности
|
|
|
|
|
5. Объем воды в мерном баке |
|
|
|
|
6. Время наполнения |
|
|
|
|
7. Расход воды |
|
|
|
|
8. Напор воды над центром отверстия |
|
|
|
|
9. Коэффициент расхода насадка |
|
|
|
|
10. Коэффициент сопротивления |
|
|
|
|
11. Вакуумметрическая
высота
|
|
|
|
|
12. Абсолютное
давление в сжатом сечении
|
|
|
|
|
Таблица 15
