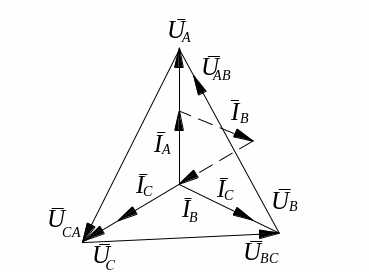

Векторная диаграмма токов и напряжений при симметричной нагрузке

Векторная диаграмма токов и напряжений при несимметричной нагрузке

Активная мощность приемников каждой фазы

Р_ф=U_ф×I_ф×10^-3 cos _jф (cosj_ф=1)

Общая активная мощность соединения

Р=Р_А+Р_В+Р_С

Активная нагрузка каждой фазы

Результаты измерений и расчетов

№п/п	Данные измерений												Результаты вычислений
	Ток, мА				Напряжение, В								Нагрузка, Ом					Активная мощность Вт
					Фазное				Линейное									Разная				Общая
	IA	IB	IC	IN		UA	UB	UC		UAB	UBC	UCA			RA	RB	RC			PA	PB	PC		P
1	17	16	17	0		1,1	1	1,1		39,5	40	41			65	62,5	65			0,019	0,016	0,019		0,053
2	18	25	68	43		1	1	1,5		39	39,5	40,5			56	40	22			0,018	0,025	0,102		0,145
3	0	24	68	55		0	1	1,5		39	39,5	40,5			0	42	22			0	0,024	0,102		0,126
4	22	31	40	0		1,1	1	1,5		39	39,5	40,5			50	32	38			0,024	0,031	0,06		0,115

Вывод:

Нулевой трубопровод предназначен для обеспечения постоянных фазных и линейных напряжений при симметричной и несимметричной активных нагрузках фаз. Его надо беречь.

Для режима 1: Токи I_A; I_B и I_C равны по величине и на векторной диаграмме совпадают с соответственными фазными напряжениями U_a, U_B, и U_С. Тока в нулевом проводе нет (I_N=0).

Для режима 2: Равенство фазных токов I_A = 18; I_B = 25А; I_C = 68А нарушено и появляется ток I_N=43А в нулевом проводе.

Для режима 3: Происходит отключение потребителей фазы А. Режим работы двух других фаз не изменится. Ток в нулевом проводе немного увеличится и станет равным векторной сумме токов I_B и I_С.

Для режима 4: Фазные токи изменятся таким образом, чтобы их векторная сумма I_N=I_A+I_B+I_C стала равна нулю. Это приводит к смещению потенциала нейтральной точки и к нарушению равенства между фазными напряжениями – фаза с большим сопротивлением оказывается под повышенным напряжением, что может привести к аварийной ситуации.

Из опытов видно, что во всех опытах линейные напряжения U_АВ, U_BС, и U_СА остаются приблизительно постоянными.
