Подводные переходы

К подводным переходам относятся участки магистральных трубопроводов, пересекающие естественные и искусственные водоемы (реки, озера, водохранилища) по их дну. Границы подводного перехо­да определяются уровнем, до которого вода в водоеме поднимается не чаще 10 раз за 100 лет.

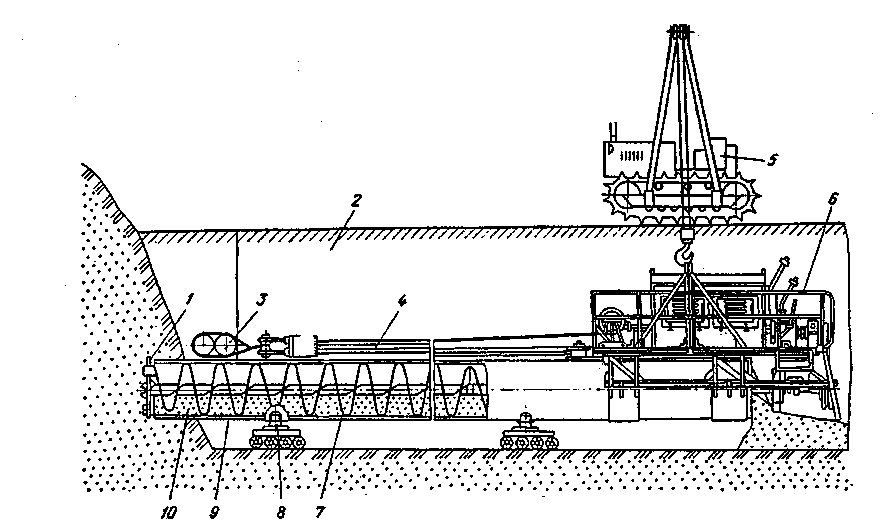

Рис. 19.14. Схема горизонтального бурения:

1 - буровой инструмент; 2 - рабочий котлован; 3 - опора; 4 - тросы; 5 - трубоукладчик; 6 - силовая установка; 7 - шнековый транспортер; 8 - ролики; 9 - прокладываемый кожух; 10 - разрабатываемый фунт

Схема подводного перехода показана на рис. 19.15. Она вклю­чает основную 2 и резервную 3 нитки трубопровода, а также береговые задвижки (на газопроводах - краны) 1. В случае возникновения ава­рийной ситуации на основной нитке, она отключается запорными устройствами 1, а транспортируемый продукт пускается по резерв­ной нитке (дюкеру). При ширине водной преграды в межень (в среднем) менее 75 м резервную нитку допускается не сооружать.

Магистральные трубопроводы прокладывают, как правило, с заглублением в дно водоемов. Земляные работы под водой выполняют с помощью специальных землеройных машин (земснарядов, грунтосо-сов, гидромониторов и т.д.). Широко распространена разработка подводных траншей скреперными установками, приводимыми в дви­жение с обеих сторон реки либо лебедками, либо тракторами с помощью канатов. В отдельных случаях (при глубине водоемов не более 2...3 м) разработку подводной траншеи ведут экскаватором, установленным на понтоне, перемещаемом в свою очередь с помощью лебедок, которые наматывают тросы, закрепленные якорями на берегу.

Перед укладкой трубопровод сваривают, наносят на него изо­ляционное покрытие, футеруют матами из деревянных реек, после чего его балластируют.

Балластировка, или утяжеление трубопровода производится с целью предотвращения его всплытия. Для этого используют оди­ночные чугунные или железобетонные пригрузы, а также сплошные покрытия из бетона или асфальтобетона. В настоящее время широко распространены чугунные пригрузы в виде двух полумуфт, скрепляе­мых болтами. Они жестко фиксируются на трубопроводе через определенные расстояния. Железобетонные пригрузы различны по конструкции. Часть из них имеет седлообразную форму и жестко на трубе не фиксируются. Другие разным образом закрепляются на тру­бе. Однако применение одиночных пригрузов требует увеличения размеров отрываемой траншеи. Наиболее перспективным является применение анкеров, утяжеление труб сплошным покрытием из бе­тона или заполнение утяжеляющим раствором межтрубного пространства (при схеме прокладки типа «труба в трубе»).

Подготовленный к укладке трубопровод состоит из одной или нескольких секций, общая длина которых на несколько десятков мет­ров превышает ширину водной преграды между урезами воды.

В настоящее время применяется три способа укладки трубопро­водов в подводные траншеи: протаскивание по дну, погружение с поверхности воды трубопровода полной длины и погружение с поверхно­сти воды последовательным наращиванием секций трубопровода. Первые два способа аналогичны применяемым при строительстве трубопроводов на болотах и обводненных участках трассы. В последнем случае трубопро­вод заглубляют по мере присоединения к нему все новых секций.

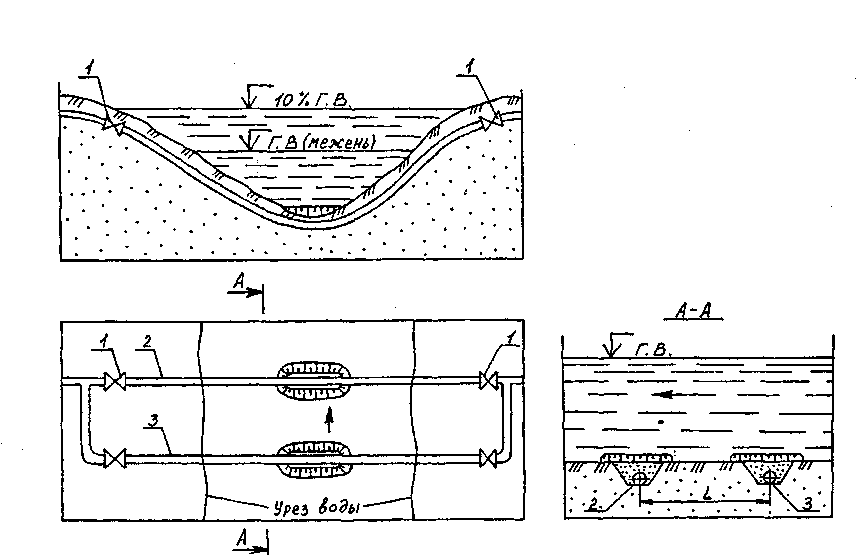

Рис. 19.15. Схема подводного перехода:

1 - отключающие устройства (задвижки - на нефте-продуктопроводах, краны - на газопроводах); 2 - основная нитка трубопровода; 3 - резервная нитка трубопровода.
